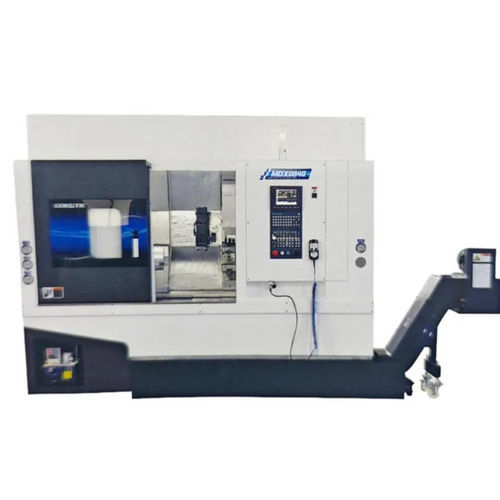

Centre de tournage-fraisage CNC MDX0840horizontal3 axesà banc incliné
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Type
- horizontal
- Nombre d'axes
- 3 axes
- Structure
- à banc incliné
- Autres caractéristiques
- de haute précision, avec tourelle, avec axe Y, à entraînement direct, hydraulique
- Diamètre
520 mm
(20,47 in)- Course X
225 mm
(8,86 in)- Course Y
Min: -55 mm
(-2,17 in)Max: 55 mm
(2,17 in)- Course Z
420 mm
(16,54 in)- Poids de la machine
4 000 kg
(8 818,49 lb)- Puissance de la broche
15 kW
(20,39 hp)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 4 500 rpm
(28 274,334 rad.min-1)
Description
Le MD0642 est un tour-fraiseur CNC à banc incliné conçu pour l'usinage de pièces en deux étapes, offrant rigidité, précision et possibilités d'automatisation.
Caractéristiques principales
Composants et systèmes
Options et automatisation
Caractéristiques / Spécifications techniques
Caractéristiques principales
- Broche à entraînement direct fournissant un couple constant et une grande précision de positionnement.
- Système CNC Syntec 22TA (FANUC/Siemens en option) pour une programmation aisée et des fonctions embarquées.
- Tourelle de puissance BMT55 motorisée à 12 positions permettant le chargement d'outils servo et les opérations de coupe lourde.
- Mandrin creux hydraulique 6" à 3 mâchoires et contre-pointe hydraulique (cône MT4) pour support longue portée.
- Vis à billes PMI et guidages à rouleaux PMI pour une grande rigidité et un positionnement précis.
- Systèmes intégrés de refroidissement, lubrification et hydraulique (pompe 2V-30, système de lubrification Ishan, station hydraulique Seven Ocean).
- Multiples solutions d'automatisation disponibles (alimentation de barres, robots, convoyeurs, portiques, mesure automatique, etc.).
Composants et systèmes
- Banc de tournage en fonte HT300 avec finition thermolaquée, conçu pour l'absorption des vibrations.
- Broche motorisée synchrone (roulements NTN/NSK P4) avec nez de broche A2-5 et refroidissement par huile.
- Tourelle POWER 12 stations (BMT55) avec axe Y en option pour opérations multi-outils.
- Guidages: guide way à rouleaux PMI 35 mm; vis à billes PMI 3210 pour axes X/Z.
- Éléments électriques et sécurité: composants Schneider pour basse tension et verrouillage OMRON.
Options et automatisation
- Soufflage d'air
- Outil tournant (live tool)
- Robot manipulateur
- Indexation axe C
- Mandrin indexable
- Alimentation de barres
- Robot portique pour chargement/déchargement
- Outils de coupe
- Récupérateur de pièces
- Système de mesure automatique
- Porte automatique
- Convoyeur à copeaux
- Compensation automatique du rayon
- Pistolet à air
- Collecteur de brouillard d'huile
- Système de refroidissement haute pression
- Pistolet à eau
- Interrupteur de verrouillage de porte
- Système de mesure d'outil
- Pince ou mandrin hydraulique
- Pédale (foot switch)
Caractéristiques / Spécifications techniques
- Modèle: MD0642
- Diamètre max. pivotement au-dessus du lit: 650 mm
- Diamètre de tournage max.: 320 mm
- Longueur de tournage max.: 420 mm
- Déplacement axe X: 185 mm
- Déplacement axe Z: 556 mm
- Course de la contre-pointe: 470 mm
- Course du cône de la contre-pointe: 100 mm
- Puissance / couple du moteur de l'outil vivant: 3.1 kW / 15 N·m
- Taille du nez de broche: A2-5
- Taille du mandrin hydraulique: 6 pouces
- Diamètre de l'alésage de la broche: 56 mm
- Capacité max. en barres (int./ext.): 45 / 35 mm
- Puissance moteur broche: 13.4 kW
- Vitesse broche max.: 0 – 5000 rpm
- Couple nominal / max. broche: 64 – 120 N·m
- Vitesse de déplacement rapide X/Z (G0): 20 m/min
- Nombre de porte-outils (standard): 6
- Taille queue d'outil: 25 mm
- Porte-outil d'alésage ID: φ40
- Hauteur du centre de la tourelle (option): 100 mm
- Nombre d'outils (tourelle power optionnelle): 12
- Répétabilité axe X/Z: 0.003 mm
- Capacité du réservoir hydraulique: 40 L
- Puissance machine en charge: 24 kW
- Dimensions (L x l x H): 2262 x 1668 x 1988 mm
- Poids total: 3310 kg
- Garantie: 18 mois
- MOQ: 1 ensemble
