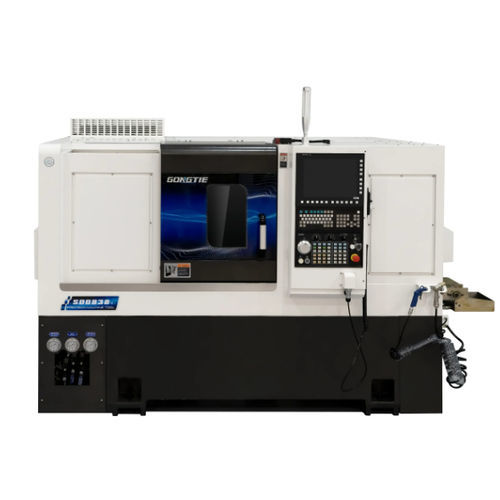

Centre de tournage-fraisage CNC SD0838

horizontal2 axesà deux broches

Ce centre de tournage-fraisage CNC compact et haute précision à double broche est conçu pour réaliser le tournage, le fraisage, le perçage et le taraudage en une seule serrage, améliorant le débit et la précision pour des pièces de précision moyenne à élevée.

Points clés

• Centre tour-fraise compact combinant tournage, fraisage, perçage et taraudage dans une seule machine.
• Usinage en une seule serrage réduisant les manipulations et améliorant la répétabilité dimensionnelle.
• Configuration à double broche (principale + secondaire) pour opérations simultanées ou séquentielles et productivité accrue.
• Tourelles motorisées principales et secondaires (série BMT) pour changements d'outil rapides et coupes tournage/fraisage lourdes.
• Options d'automatisation (portique/robot/alimentation barre/attrape-pièce) pour production semi-automatique ou sans opérateur.

Composition de la machine et composants importants

• Corps machine : Banc incliné horizontal en fonte HT300 pour rigidité, amortissement des vibrations et longévité ; conception facilitant le chargement complet des pièces et l'évacuation des copeaux.
• Système CNC : Standard SYNTEC 22TB (communication série, mémoire 4G) ; options FANUC ou SIEMENS disponibles ; prise en charge de l'intégration multi-servomoteurs et du positionnement direct de la broche.
• Broches : Broches électriques synchrones à entraînement direct intégrées — broche principale 15 kW (A2-6, alésage Ø66 mm), broche secondaire 8,5 kW (A2-5, alésage Ø56/Ø48 mm en option). Roulements de broche : NTN grade P4.
• Mandrins : Mandrins hydrauliques creux — principal 8" 3 mors, secondaire 6" 3 mors. Surfaces d'appui trempées et rectifiées ; lubrification directe pour rigidité et précision de serrage.
• Tourelles : Tourelle principale BMT45 15 positions (axe Y disponible), tourelle secondaire BMT55 12 positions motorisée pour usinages lourds.
• Guides : Guides à rouleaux PMI (X/Z 35 mm) avec multiples patins pour grande capacité de charge et précision stable.
• Vis à billes : Vis PMI grade C3 (X/Z 3210/4012) avec lubrification huile et refroidissement ; entraînement par servomoteurs pour positionnement rapide et précis.
• Hydraulique & lubrification : Centrale hydraulique Seven Ocean (40 L) pour vérin de broche, mandrin et contre-pointe ; système de lubrification Ishan (2L/4L) pour guides et vis ; composants électriques basse tension Schneider et dispositifs de sécurité.
• Refroidissement & nettoyage : Pompe de liquide Luikar 2V-30 avec grand réservoir (120 L) et filtration pour circulation du liquide de coupe.

Points forts de la configuration standard

• Corps machine : Banc incliné horizontal, fonte HT300.
• Système CNC (standard) : SYNTEC 22TB ; options FANUC ou SIEMENS.
• Broche : Broche principale entraînement direct 15 kW intégrée.
• Vis à billes & moteurs : Vis PMI ; moteurs AM11 pour axes et outillage motorisé.
• Guides : Guides à rouleaux PMI 35 P-grade.
• Mandrins & tourelle : Mandrin principal hydraulique creux 8" ; tourelle principale BMT45 15 positions ; tourelle secondaire BMT55 12 positions.
• Centrale hydraulique : Seven Ocean 40 L, 1,5 kW.
• Réservoir de refroidissement : 120 L ; convoyeur de copeaux et filtres inclus selon configuration.

Options

• Système CNC FANUC ou SIEMENS
• Attrape-pièce, contre-broche, alimentation barre, convoyeur de copeaux
• Robot portique ou robot manipulateur pour chargement/déchargement
• Outillage motorisé, indexation C-axis, mandrin indexé, systèmes de mesure automatique et de pré-réglage des outils
• Refroidissement haute pression, collecteur de brouillard d'huile, porte automatique, pédale, interrupteur de verrouillage de porte

Caractéristiques / spécifications techniques

• Modèle : SD0838
• Diamètre maximal sur banc : Φ650 mm
• Diamètre de usinage maximal : Φ320 mm
• Longueur d'usinage maximale : 380 mm
• Course axe X max. : 185 mm
• Course axe Z max. : 556 mm
• Nez de broche principale : A2-6 ; alésage broche : Φ66 mm
• Puissance broche principale : 15 kW ; plage de vitesse : 0–4500 tr/min ; couple : 91/260 N·m
• Capacité barre maxi (intérieur broche principale) : 51 mm
• Nez de contre-broche : A2-5 ; alésage contre-broche : Φ48 mm
• Capacité barre maxi contre-broche (intérieur) : 32 mm ; puissance : 8,5 kW ; plage de vitesse : 0–6000 tr/min ; couple : 37/72 N·m
• Type de tourelle : BMT55-12 / BMT45-15 (12 positions sur tourelle motorisée affichées)
• Taille porte-outil : 25 mm ; alésage porte-outil de dressage : Φ40 mm
• Vitesse de déplacement rapide X/Z : 20 m/min
• Précision de répétabilité axes X/Z : 0,004 mm
• Capacité réservoir hydraulique : 40 L ; puissance moteur centrale hydraulique : 1,5 kW
• Capacité lubrification huile : (remplissage/mise en place selon fourniture)
• Puissance totale machine (installée) : 26 kW
