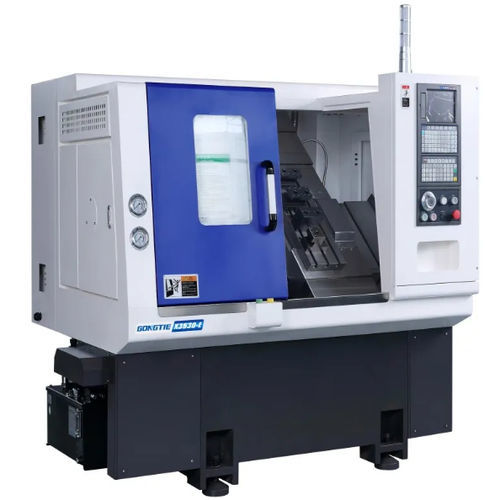

Tour CNC X3530-E

horizontal2 axesbanc incliné

Présentation
Le X3530-E est un tour CNC à banc incliné équipé d'un système rotatif intégré, conçu pour des opérations de tournage et de tournage-fraisage sur pièces petites et moyennes. Il combine un banc incliné à 45°, une construction en fonte HT300 et une broche à entraînement par courroie pour concilier couple et rigidité adaptés aux besoins industriels courants.

Principales caractéristiques

• Banc en fonte HT300 incliné à 45° pour rigidité et écoulement optimisé des copeaux.
• Système CNC SYNTEC 7TA en standard ; options FANUC ou SIEMENS disponibles.
• Broche à courroie : moteur 5,5 kW, vitesse max 3500 tr/min ; option de poulies pour augmentation du couple ; paliers 3+2 (CSC 7013/7015).
• Vis à billes PMI C3 et guidages CSK H pour une alimentation et un positionnement précis.
• Mandrin/porte-pinces hydraulique en option pour le serrage des pièces.
• Station hydraulique domestique (50 L, 0,75 kW) pour mandrin et vérins.
• Système de lubrification 2 L pour guidages et vis avec séparateur d'huile.
• Refroidissement et évacuation copeaux : pompe de relevage et réservoir de 38 L ; système de refroidissement de broche inclus.
• Composants électriques DELIXI ; armoire électrique climatisée ; pilotes et servomoteurs Syntec (option FANUC/SIEMENS disponibles).
• Protection : cloison intérieure complète et carter entièrement fermé pour sécurité et confinement des copeaux.

Parties de la machine / Composants

• Banc : banc en fonte HT300 moulé intégralement, peinture stoving, conçu pour rigidité, amortissement des vibrations et évacuation des copeaux.
• Système CNC : Syntec 7TA tout-en-un ; alternatives FANUC ou SIEMENS possibles selon intégration souhaitée.
• Broche : broche à courroie, nez A2-5, alésage Ø48 mm, refroidissement par huile ; 5,5 kW, 0–3500 tr/min ; paliers CSC 7013/7015 et structure 3+2.
• Collet & mandrin : serrage hydraulique ; porte-outils de type gang avec 5 positions et 1 outil vivant latéral ; configuration outil personnalisable.
• Guidages & vis : vis PMI (2508 φ25 mm pas 8 mm) et guidages à rouleaux CSK (bloc 25 mm) entraînés par moteur AM3.
• Armoire électrique : drivers Syntec pour axes, composants DELIXI et climatisation pour contrôle thermique.
• Système hydraulique : composants nationaux/Taiwan ; unité hydraulique 50 L, 0,75 kW pour mandrin et vérins.
• Lubrification & refroidissement : unité de lubrification 2 L, pompe de relevage et réservoir 38 L ; refroidissement de broche inclus.

Configuration standard (résumé)

• Banc : banc incliné HT300 en fonte.
• Système CNC : Syntec 7TA (1 unité).
• Moteurs/servomoteurs & entraînements : composants Syntec.
• Broche principale : broche à courroie (1 unité) avec moteur Syntec.
• Vis & guidages : vis PMI (2 pcs) et guidages CSK (4 pcs).
• Système hydraulique : Xingyuan (1 ensemble).
• Éléments inclus : outil vivant rotatif, système de lubrification Tongshi, système de refroidissement de broche, protections complètes.

Applications

• Usinage général, composants automobiles, pièces pour machines textiles, éléments pour équipements électroniques, usinage de précision, industrie du froid, traitement de pièces 3C et autres applications industrielles de tournage et tournage-fraisage.

Caractéristiques / spécifications techniques

• Modèle : X3530-E
• Diamètre max au-dessus du lit : 420 mm
• Diamètre de tournage max : 100 mm
• Longueur de tournage max : 120 mm
• Course axe X : 350 mm
• Course axe Z : 300 mm
• Nez de broche : A2-5
• Alésage de broche : 48 mm
• Puissance moteur broche : 5,5 kW
• Vitesse broche (nominale / max) : 3500 tr/min
• Couple broche (nominal / max) : 34 / 47 N·m
• Nombre de porte-outils : 5
• Alésage porte-outil : Ø20 mm
• Rapide X / Z : 20 / 20 m/min
• Répétabilité axe : 0,005 mm
• Puissance totale machine : 8 kW
• Dimensions (L x l x H) : 1800 x 1450 x 1610 mm
• Poids total : 1760 kg
• Cylindre hydraulique : 536 (voir fiche technique)
• Alésage du cylindre : 36 mm
• Garantie : 12 mois
