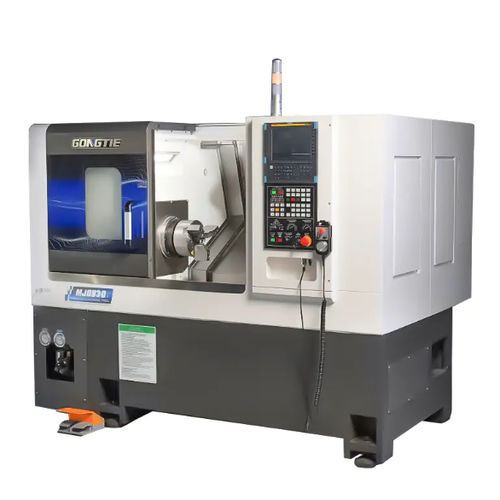

Tour CNC MJ0830

horizontal2 axesbanc incliné

Le MJ0830 est un tour CNC à banc incliné équipé d'une tourelle servo 12 stations et d'une broche entraînée en direct 15 kW (nez A2-6). Conçu pour la rigidité, la faible vibration et la précision d'usinage, il accepte des modules d'automatisation et des accessoires permettant le traitement en deux étapes sur un seul tour.

Principales caractéristiques fonctionnelles

• Broche à entraînement direct haute performance assurant couple constant et faibles vibrations.
• Réponse rapide à l'accélération/décélération pour une coupe stable.
• Tourelle servo personnalisée 12 stations, grande rigidité pour indexage rapide et tournage lourd.
• Chariot à guidage à caisson haute rigidité ; guidage linéaire optionnel.
• Contre-pointe hydraulique fournie en standard ; contre-pointe hydraulique programmable ou sottomandrino en option.
• Prévu pour intégration d'automatisation : alimentateurs de barres, robots, systèmes gantry et dispositifs de manutention.

Éléments / modules principaux

• Banc : Lit en fonte HT300 intégré offrant grande rigidité, support stable et évacuation efficace des copeaux.
• Système CNC : Syntec 22TA en standard ; FANUC ou SIEMENS en option selon exigences d'usine.
• Broche : Broche motorisée intégrée avec roulements NSK/NTN P4, refroidissement huile, couple constant.
• Mandrin : Mandrin creux hydraulique 8" 3 mâchoires, Ø serrage max 210 mm, surface traitée et lubrification directe pour précision de serrage.
• Tourelle : Tourelle servo 12 stations, hauteur du centre 100 mm (configurable), prise en charge d'outils entraînés.
• Contre-pointe : Contre-pointe hydraulique (cone MT4), course du fourreau jusqu'à 100 mm ; option programmable disponible.
• Guidage & vis : Guidage à rouleaux PMI 35 mm et vis à billes PMI 3210 (X/Z) C3 avec lubrification huile pour avances rapides et longue durée.
• Refroidissement & nettoyage : Pompe 2V-30, grand réservoir et filtration pour refroidissement et évacuation des copeaux.
• Systèmes électrique & hydraulique : Composants basse tension Schneider, station hydraulique Seven Ocean (40 L) et lubrification circulante Ishan inclus.

Options / accessoires disponibles

• Contrôleurs CNC optionnels : SIEMENS 828D ou FANUC 0i TF.
• Outillage entraîné (live tooling), axe C, mandrin indexable.
• Sous-broche (broche secondaire), contre-pointe hydraulique programmable.
• Alimentateur de barres, alimentation avant/arrière, plateau oscillant.
• Intégration robotisée : robot manipulateur, systèmes gantry pour charge/décharge.
• Systèmes de mesure automatique, présélectionneur d'outils, récupérateurs de pièces, convoyeur de copeaux, séparateur de brouillard d'huile, refroidissement haute pression.
• Porte automatique, interrupteur verrouillage porte, interrupteur pédale et autres périphériques de sécurité.

Configuration standard (sélection)

• Banc de tournage : Slant horizontal HT300 fonte — Chine — Qté : 1
• Système CNC : Syntec 22TA — Taïwan — Qté : 1
• Servomoteur : Syntec — Taïwan — Qté : 1
• Broche principale : Broche motorisée Gongtie — Chine — Qté : 1
• Moteur d'entraînement broche : Syntec SMH Series — Taïwan — Qté : 1
• Codeur de broche : Syntec — Taïwan — Qté : 1
• Roulements de broche : NTN — Japon — Qté : 5
• Système de refroidissement broche : Xinfu — Chine — Qté : 1
• Vis à billes : PMI 3210 — Taïwan — Qté : 2
• Guideway : PMI35 roller linear guideway — Taïwan — Qté : 4
• Moteurs axes : Syntec AM11 — Taïwan — Qté : 2
• Système hydraulique : Seven Ocean — Taïwan — Qté : 1
• Système de lubrification : Ishan — Taïwan — Qté : 1
• Système de refroidissement : Luikar — Taïwan — Qté : 1
• Boîte à outils : Gongtie — Chine — Qté : 1
• Équipements basse tension : Schneider — France — Qté : 1

Applications

• Usinage d'arbres et de pièces de précision pour l'automobile, la machine-outil, l'électronique, l'aérospatial et autres industries demandant des composants tournés précis.

Caractéristiques / spécifications techniques

• Modèle : MJ0830
• Diamètre max. au-dessus du lit (mm) : 650
• Diamètre max. de tournage (mm) : 320
• Longueur max. de tournage (mm) : 300
• Course axe X (mm) : 185
• Course axe Z (mm) : 351
• Course contre-pointe (mm) : 270
• Course fourreau contre-pointe (mm) : 100
• Nez de broche : A2-6
• Taille mandrin hydraulique (pouces) : 8
• Diamètre alésage broche (mm) : 66
• Capacité barres (int./ext.) (mm) : 54 / 40
• Puissance broche (kW) : 15
• Vitesse max. broche (r/min) : 0 - 4500
• Couple nominal / max. (N·m) : 95.5 / 270
• Rapide X/Z (G0) (m/min) : 20
• Quantité porte-outils (pcs) : 4 (standard)
• Taille queue d'outil (mm) : 25
• ID porte-outil d'alésage (mm) : φ40
• Hauteur centre tourelle optionnelle (mm) : 100 (arrière)
• Outils quantité (pcs) : 8 (selon config.)
• Répétabilité X/Z (mm) : 0.003
• Capacité réservoir hydraulique (L) : 40
• Puissance machine pleine charge (kW) : 23
• Dimensions (L x l x H) (mm) : 1985 x 1668 x 1988
• Poids total (kg) : 3280
• Garantie (mois) : 18
