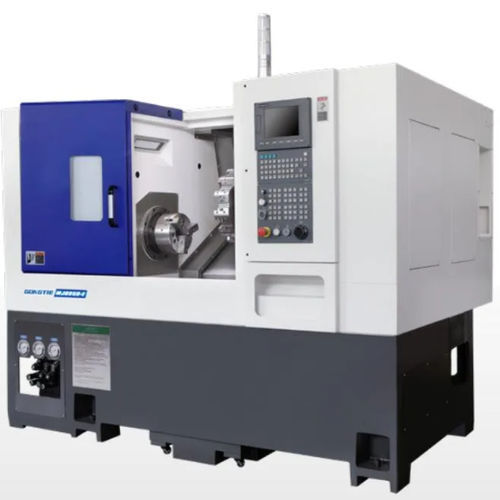

Tour CNC MJ0850-E

horizontal2 axesbanc incliné

Présentation

La MJ0850-E est un tour CNC à banc incliné, de type horizontal, conçu pour l'usinage par enlèvement de matière lourd et les opérations de tournage de haute précision. Il associe un banc en fonte HT300 à une tourelle servo 12 stations et une broche entraînée par courroie pour garantir stabilité et productivité en production.

Principales composants et points forts

• Banc : banc incliné intégré en fonte HT300 offrant rigidité, support pour pièces entières et évacuation efficace des copeaux.
• Système CNC : SYNTEC 7TA (option FANUC ou SIEMENS) avec fonctions intégrées et programmation conviviale.
• Broche : 11 kW, nez A2-6, refroidissement par huile, roulements de précision NSK/NTN P4, adaptée aux coupes lourdes.
• Mandrin : mandrin hydraulique creux 8" à 3 mors, lubrification directe; alésage de broche Φ66 mm (passage barre 51 mm).
• Tourelle : tourelle servo 12 stations, hauteur centre 100 mm, changement d'outil rapide et grande rigidité.
• Guidages et vis à billes : guides à rouleaux PMI 35 mm et vis à billes PMI 3210-C3 pour précision, rapidité d'avance et longévité; lubrification/refroidissement des vis.
• Hydraulique & lubrification : station hydraulique 40 L, contre-pointe hydraulique MT4, lubrification huile 2 L, réservoir 120 L et pompe 2V-30 pour liquide de coupe.
• Électrique & sécurité : armoire électrique complète (Delixi noté), verrous de sécurité et échangeur thermique; enceinte intérieure inox et capotage complet.

Configuration standard et accessoires (résumé)

• Corps machine : banc incliné en fonte HT300.
• Contrôleur CNC : SYNTEC 7TA (option FANUC / SIEMENS).
• Broche : entraînement par courroie, refroidissement huile (11 kW, A2-6).
• Vis à billes PMI 3210 et guides à rouleaux PMI 35 mm.
• Tourelle servo 12 stations (hauteur centre 100 mm) et mandrin hydraulique creux 8" à 3 mors.
• Contre-pointe hydraulique MT4, station hydraulique 40 L, système de lubrification 2 L, réservoir 120 L et pompe 2V-30.
• Composants électriques standards (Schneider/Delixi notés), boîte à outils, éclairage de travail et signalisation; enceinte intérieure inox et capotage machine.

Applications

• Usinage de pièces générales et de précision pour l'automobile, l'aéronautique, les machines industrielles, l'électronique et autres secteurs métalliques.

Caractéristiques techniques

• Modèle : MJ0850-E
• Diamètre max. de pivotement au-dessus du lit : Φ650 mm
• Diamètre max. d'usinage : Φ320 mm
• Longueur max. d'usinage : 500 mm
• Course axe X : 185 mm
• Course axe Z : 556 mm
• Déplacement trainard (max) : 470 mm
• Course cône contre-pointe (max) : 100 mm
• Nez de broche : A2-6
• Alésage de broche : Φ66 mm (passage barre 51 mm)
• Puissance broche : 11 kW
• Plage de vitesse broche : 0–3000 tr/min
• Taille mandrin hydraulique : 8 pouces
• Hauteur centre tourelle servo : 100 mm
• Stations tourelle servo : 12 pcs
• Taille queue d'outil : 25 mm
• ID porte-outil alésage : Φ40 mm
• Nombre de porte-outils : 4
• Vitesse de déplacement rapide X/Z : 20 m/min
• Répétabilité X/Z : 0.003 mm
• Capacité réservoir hydraulique : 40 L
• Puissance moteur station hydraulique : 1.5 kW
• Capacité lubrification huile : 2 L
• Puissance totale machine : 18 kW
• Dimensions (L×l×H) : 2262 × 1668 × 1760 mm
• Poids total : 3200 kg
• Garantie : 12 mois
