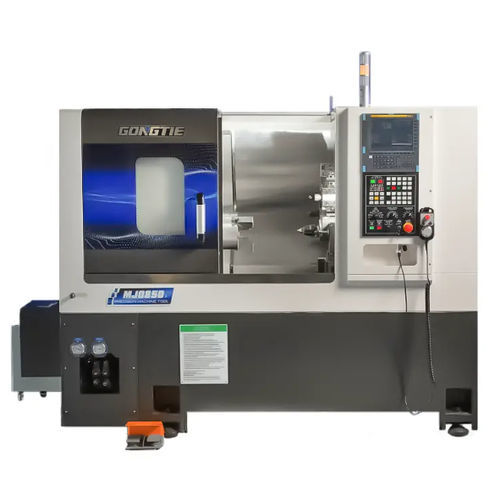

Tour CNC MJ0850horizontalbanc inclinéA2-6
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Structure
- banc incliné
- Nez de broche
- A2-6
- Nombre d'outils
- 12 outils, 8 outils
- Système d'entraînement
- servo-motorisées
- Applications
- pour applications automobiles, pour applications aérospatiales, de production
- Performance
- de haute précision, haute rigidité
- Fonction combinée
- fraisage
- Options et accessoires
- à chargement/déchargement automatisé, avec robot portique, avec embarreur intégré
- Diamètre
600 mm
(23,62 in)- Vitesse de rotation
Max: 4 500 rpm
(28 274,334 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Longueur de la pièce
500 mm
(20 in)- Diamètre de coupe maximale
320 mm
(13 in)- Passage de barre
40 mm, 50 mm
(2 in, 2 in)- Course X
185 mm
(7 in)- Course Z
556 mm
(22 in)- Avance rapide sur X
20 m/min
- Avance rapide sur Z
20 m/min
- Puissance nominale
15 kW
(20,4 hp)- Couple maximal
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Capacité liquide de coupe
40 l
(11 gal)- Longueur hors tout
2 261 mm
(89 in)- Largeur hors tout
1 668 mm
(66 in)- Hauteur totale
1 760 mm
(69 in)- Poids
3 200 kg
(7 055 lb)
Description
Présentation
Principales fonctionnalités
Pièces et composants
Applications et options
Caractéristiques techniques
- Le MJ0850 est un tour-fraiseuse CNC à banc incliné horizontal conçu pour la combinaison de tournage et fraisage en production industrielle. Il associe un lit incliné en fonte HT300, une broche motorisée synchrone et une tourelle servo avec contre-pointe hydraulique pour des opérations automatisées et de gros volumes.
Principales fonctionnalités
- Lit intégral en fonte HT300 pour grande rigidité et amortissement des vibrations.
- Système CNC Syntec 22TA (FANUC ou SIEMENS en option) pour programmation et contrôle.
- Broche motorisée 15 kW avec roulements NSK P4, refroidissement huile et précision de couple/positionnement.
- Mandrin hydraulique creux 8" (3 mors) avec passage broche ; alésage broche Ø66 mm.
- Tourelle servo 12 stations (hauteur de centre 100 mm) pour indexation rapide et usinage lourd.
- Vis à billes PMI 3210 et guidages à rouleaux PMI (MSR35R-P) pour avances précises et répétabilité.
- Station hydraulique Seven Ocean 40 L (1,5 kW) pour alimentation des fonctions hydrauliques.
- Système de lubrification par huile 2 L et refroidissement/filtration avec pompe 2V-60 et réservoir 120 L.
- Capotage complet et cloison intérieure inox pour gestion des copeaux et sécurité opérateur.
- Composants électriques Schneider et échangeur thermique dans l'armoire électrique.
Pièces et composants
- Lit : fonte HT300 intégrale, peinture cuisson haute température, conçu pour charges complètes et convoyage des copeaux.
- Système CNC : Syntec 22TA standard ; FANUC ou SIEMENS en option.
- Broche : broche motorisée synchrone, roulements NSK P4, refroidissement huile, faibles vibrations et contrôle précis du couple.
- Mandrin : mandrin creux hydraulique 8", surfaces de contact traitées et rectifiées, lubrification directe pour grande précision de serrage.
- Tourelle : tourelle servo 12 stations, centre 100 mm, supporte queue d'outil φ25 mm et porte-outil d'alésage ID φ40 mm.
- Contre-pointe : contre-pointe hydraulique conique MT4, course 470 mm, course broche 100 mm.
- Guides & vis à billes : guides à rouleaux PMI 35 mm et vis à billes PMI 3210 pour axes X/Z, lubrification et refroidissement huile.
- Hydraulique : station Seven Ocean 40 L, moteur 1,5 kW.
- Refroidissement & nettoyage : pompe élévatrice 2V-60, grand réservoir et système de filtration.
- Armoire électrique : composants Schneider, verrouillage de sécurité et échangeur thermique.
Applications et options
- Adapté aux secteurs automobile, aérospatial, électronique, froid, machines de précision et production de pièces tournées.
- Options disponibles : FANUC/SIEMENS, outils en rotation (live tooling), alimentateur de barres, intégration robotisée, convoyeurs de copeaux, portes automatiques, systèmes de mesure d'outils, indexation axe C, etc.
Caractéristiques techniques
- Modèle : MJ0850
- Diamètre max. au-dessus du lit : 600 mm
- Diamètre max. de tournage : 320 mm
- Longueur max. de tournage : 500 mm
- Course axe X : 185 mm
- Course axe Z : 556 mm
- Course contre-pointe : 470 mm
- Course broche contre-pointe : 100 mm
- Nez de broche : A2-6
- Mandrin hydraulique : 8 pouces
- Alésage broche : 66 mm
- Capacité barre (int./ext.) : 50 / 40 mm
- Puissance broche : 15 kW
- Vitesse broche max : 0–4500 tr/min
- Couple nominal / max : 91 / 260 N·m
- Vitesse rapide X/Z : 20 / 20 m/min
- Nombre porte-outils : 4 (valeur standard)
- Taille queue d'outil : 25 mm
- ID porte-outil d'alésage : φ40 mm
- Hauteur centre tourelle (option) : 100 mm
- Nombre d'outils (tourelle) : 8 pièces
- Répétabilité X/Z : 0.003 mm
- Capacité réservoir hydraulique : 40 L
- Puissance totale machine : 23 kW
- Dimensions (L x l x H) : 2261 x 1668 x 1760 mm
- Poids total : 3200 kg
- Garantie : 12 mois
- MOQ : 1 set
