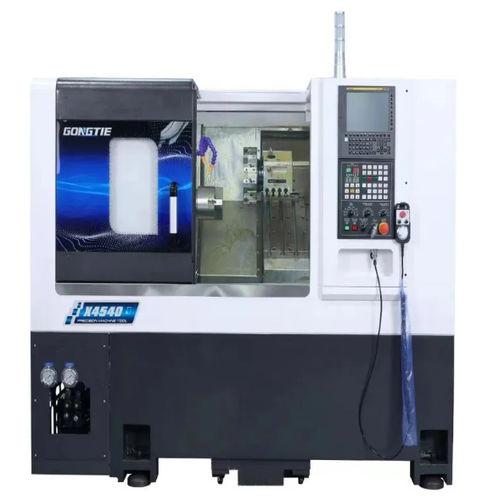

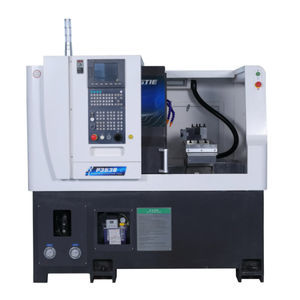

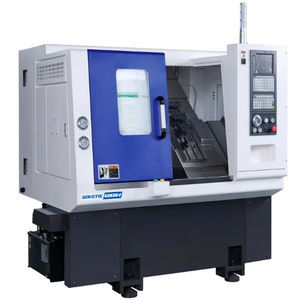

Tour CNC X4540

horizontal2 axesbanc incliné

Le X4540 est un tour CNC à banc incliné avec porte-outils en bande, conçu pour le tournage et le tournage‑fraisage de petites pièces de haute précision. La machine accepte plusieurs outils en gang et propose des tourelles optionnelles (servo ou motorisée), avec possibilité d'un axe Y direct 90° pour les opérations de fraisage intégrées. Intégrable avec robotique portique pour production automatisée.

Principales fonctionnalités

• Broche à entraînement direct et structure banc incliné avec porte-outils gang pour tournage et tournage‑fraisage stables.
• Supports pour opérations de tournage classiques et tournage‑fraisage avec outils vivants.
• Guidages à rouleaux et vis à billes de précision pour une alimentation et un positionnement précis.
• Guide intérieur en acier inoxydable protégeant les glissières contre les copeaux et l'usure.
• Configurations optionnelles : porte-outils gang, tourelle servo, tourelle motorisée, tourelle de puissance avec axe Y direct 90°.
• Automatisation intégrée optionnelle (robots portiques, récupérateurs de pièces, alimentateurs de barres) pour cadence élevée.

Composants principaux / points clés

• Banc : lit Slant horizontal en fonte HT300 pour rigidité et évacuation des copeaux; peinture thermodurcissable.
• Système CNC : Syntec 22TA de série; FANUC ou SIEMENS en option.
• Broche : broche motorisée intégrée, refroidissement huile, nez A2-5, alésage ø56 mm; roulements de précision KOYO/NTN.
• Pince et mandrin : options de serrage hydrauliques; choix selon méthode d'usinage.
• Guides & vis : guides linéaires à rouleaux PMI et vis à billes PMI 3210 pour mouvements d'axe précis.
• Électricité & variateurs : variateurs Syntec, composants basse tension Schneider; climatisation du coffret incluse.
• Hydraulique, lubrification & refroidissement : Seven Ocean, Ishan, Luikar; capacités réservoirs indiquées en spécifications.

Configuration standard (extraits)

• Banc : lit Slant HT300 en fonte (Chine).
• Système CNC : Syntec 22TA (Taïwan).
• Servomoteurs / axes : Syntec (Taïwan).
• Broche principale : broche motorisée Gongtie (Chine).
• Moteur d'entraînement broche : Syntec SMH (Taïwan).
• Codeur de broche : Syntec; roulements : NTN/KOYO (Japon).
• Vis à billes : PMI 3210; guides linéaires : PMI 30 (Taïwan).
• Système hydraulique : Seven Ocean; lubrification : Ishan; refroidissement : Luikar.
• Électricité basse tension : Schneider.

Options

• Contrôleur CNC optionnel : SIEMENS 828D ou FANUC 0i TF.
• Accessoires d'automatisation : robots bras, robots portique, alimentateurs de barres, convoyeurs à copeaux, récupérateurs de pièces.
• Options de procédé : outils vivants, indexage axe C, mandrin d'indexation, mesure automatique d'outil, refroidissement haute pression, collecteur de brouillard d'huile, portes automatiques, pinces/mandrins hydrauliques.

Applications

• Machines générales
• Industrie automobile
• Composants pour machines textiles
• Composants pour équipements électroniques
• Machines de précision
• Pièces pour l'industrie du froid
• Pièces pour l'industrie 3C
• Composants aéronautiques

Caractéristiques / spécifications techniques

• Modèle : X4540
• Diamètre max. au-dessus du lit : 600 mm
• Diamètre de tournage max. : 320 mm
• Longueur de tournage max. : 400 mm
• Hauteur du centre (broche → table d'outil) : 88 mm
• Hauteur du centre (broche → sol) : 1120 mm
• Course axe X : 430 mm
• Course axe Z : 435 mm
• Taille nez de broche : A2-5
• Serrage hydraulique (pince) : 45 mm
• Diamètre d'alésage broche : 56 mm
• Capacité barres max. (int./ext.) : 45 / 35 mm
• Puissance moteur broche : 11.7 kW
• Vitesse broche (nominale / max) : 0 ~ 5000 r/min
• Couple broche (nominal / max) : 56 / 159 N·m
• Vitesses d'avance rapide X/Z (G0) : 20 m/min
• Nombre porte-outils : 5
• Taille queue d'outil : 20 mm
• Porte-outil alésage : ø25 mm
• Répétabilité des axes : 0.003 mm
• Capacité réservoir refroidissement : 84 L
• Capacité réservoir hydraulique : 40 L
• Puissance totale en charge : 20 kW
• Dimensions (L x l x H) : 2025 x 1755 x 2170 mm
• Poids total machine : 2538 kg
• Garantie : 18 mois
