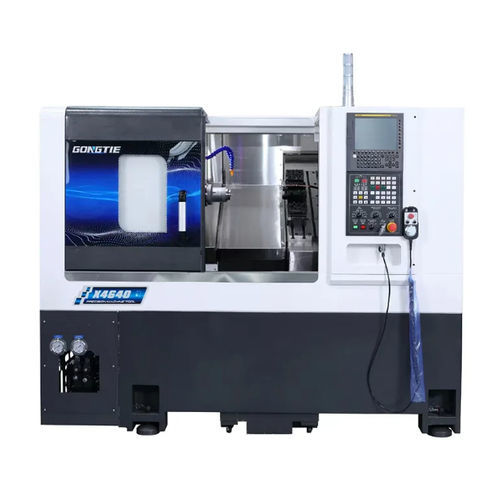

Tour CNC X4640

horizontal2 axesbanc incliné

Présentation

Le X4640 est un tour CNC à banc incliné conçu pour l'usinage par outillage en gang et le tournage de pièces de taille moyenne. Il associe un banc incliné en fonte HT300, une broche à entraînement direct intégrée et des composants industriels pour assurer une production continue et une précision d'usinage fiable.

Points clés

• Banc incliné en fonte HT300 pour rigidité et amortissement des vibrations.
• Commande CNC SYNTEC 22TA avec fonctions multi-machine et langage de programmation simplifié.
• Broche à entraînement direct intégrée avec montage de roulements NTN 3+2 pour stabilité à haute vitesse et positionnement précis.
• Vis à billes PMI grade C3 et patins à rouleaux PMI 30 mm pour précision d'avance et répétabilité.
• Mandrin hydraulique 3 mors creux ou pince hydraulique ; lubrification directe pour précision de serrage constante.
• Groupe hydraulique Seven Ocean 40 L et système de lubrification automatique 2 L pour exploitation continue.
• Refroidissement/nettoyage : pompe Luikar 2V-30 avec réservoir 120 L et filtration.
• Armoire électrique complète avec composants basse tension Schneider et échangeur thermique interne ; panneau intérieur inox fermé et capot complet pour sécurité et propreté.

Éléments de la machine (résumé)

• Banc : banc incliné intégré en fonte HT300 avec vernis de cuisson haute température.
• Commande CNC : SYNTEC 22TA — commande précise et programmation aisée.
• Broche : broche à entraînement direct A2-5 (moteur intégré) conçue pour les coupes lourdes.
• Pince & Mandrin : mandrin hydraulique creux 6 pouces 3 mors ou pince hydraulique avec surfaces d'appui trempées et rectifiées.
• Guidage & Vis : patins à rouleaux PMI 30 mm et vis à billes PMI 3210 C3 avec lubrification huileuse.
• Roulements : roulements NACHI pour longévité et précision.
• Système hydraulique : Seven Ocean 40 L (1,5 kW) pour vérin de broche, mandrin et contre-pointe.
• Lubrification : lubrification circulaire automatique Ishan 2 L pour guidages et vis.
• Refroidissement & Nettoyage : pompe Luikar 2V-30 et réservoir 120 L avec filtration pour livraison de liquide et évacuation copeaux.
• Armoire électrique : composants Schneider avec échangeur thermique et dispositifs de sécurité.

Configuration standard

• Corps machine : banc incliné horizontal fonte HT300 — qté 1.
• Commande CNC : SYNTEC 22TA — qté 1.
• Broche : broche électrique à entraînement direct 13,4 kW — qté 1.
• Vis X/Z : PMI 3210 C3 — qté 1.
• Moteurs X/Z : AM8 1,7 kW — qté 1.
• Roulement vis à billes : NACHI — qté 1.
• Structure broche : broche indépendante 3+2 — qté 1.
• Guidages : patins à rouleaux PMI 30 mm — qté 4.
• Mandrin : pince hydraulique — qté 1.
• Vérin hydraulique rotatif : 646 — qté 1.
• Échangeur thermique : Xinfu — qté 1.
• Système hydraulique : Seven Ocean 40 L, 1,5 kW — qté 1.
• Lubrification : Ishan 2 L — qté 1.
• Système de refroidissement : Luikar 2V-30, relevage 15 m — qté 1.
• Réservoir : 120 L — qté 1.
• Éléctr. basse tension : Schneider — qté 1.
• Clôture intérieure : inox pleine fermeture — qté 1.
• Capot machine : capot complet — qté 1.
• Coffret outils : kit d'outils en caisse — qté 1.

Caractéristiques techniques

• Diamètre maximal au-dessus du banc : Φ600 mm
• Diamètre usinable max : Φ320 mm
• Longueur d'usinage max : 150 mm
• Course axe X : 420 mm
• Course axe Z : 380 mm
• Structure broche : broche indépendante 3 avant + 2 arrière
• Nez de broche : A2-5
• Vérin hydraulique : 646
• Alésage broche : 56 mm
• Capacité barre max (int.) : 46 mm
• Puissance broche : 13,4 kW
• Plage de vitesse broche : 0–5000 rpm
• Couple broche : 64 / 120 N·m
• Puissance entraînement servo : 1,7 kW
• Type mandrin hydraulique : pince
• Rapide X/Z : 20 m/min
• Répétabilité X/Z : 0,005 mm
• Réservoir hydraulique : 40 L
• Puissance moteur hydraulique : 1,5 kW
• Capacité lubrification : 2 L
• Puissance totale machine : 18 kW
• Dimensions (L x W x H) : 2025 x 1650 x 2000 mm
• Poids total : 2860 kg
• Garantie : 12 mois
