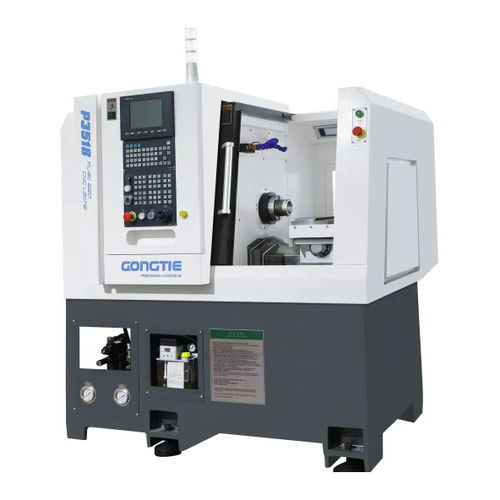

Tour CNC P3518horizontal2 axesà banc plat
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Nombre d'axes
- 2 axes
- Structure
- à banc plat
- Nez de broche
- A2-5
- Système d'entraînement
- à entraînement direct
- Applications
- pour production de petites pièces
- Performance
- de haute précision
- Fonction combinée
- fraisage
- Options et accessoires
- avec embarreur intégré
- Diamètre
360 mm
(14,17 in)- Vitesse de rotation
6 000 rpm
(37 699,112 rad.min-1)- Longueur de la pièce
100 mm
(4 in)- Diamètre de coupe maximale
100 mm
(4 in)- Passage de barre
25 mm, 35 mm
(1 in, 1 in)- Course X
320 mm
(13 in)- Course Z
175 mm
(7 in)- Avance rapide sur X
20 m/min
- Avance rapide sur Z
20 m/min
- Puissance nominale
8,5 kW
(11,6 hp)- Couple maximal
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Capacité liquide de coupe
38 l
(10 gal)- Longueur hors tout
1 595 mm
(63 in)- Largeur hors tout
1 428 mm
(56 in)- Hauteur totale
1 700 mm
(67 in)- Poids
1 600 kg
(3 527 lb)
Description
Présentation générale
Composants principaux et caractéristiques
Caractéristiques techniques
Configuration standard et options
- Le P3518 est un tour CNC à banc plat conçu pour l'usinage de petites pièces de haute précision, destiné à assurer rigidité, stabilité thermique et intégration en ligne d'automatisation.
- Contrôle CNC standard : Syntec 22TA (FANUC ou SIEMENS en option).
Composants principaux et caractéristiques
- Lit en fonte HT300 avec revêtement résistant à la chaleur pour haute rigidité et amortissement des vibrations.
- Broche à entraînement direct synchronisée, refroidissement huileux pour couple constant, faibles vibrations et positionnement précis (alésage broche φ48 mm, nez A2-5).
- Porte-outils en gang à 5 positions adapté au tournage et au tournage-fraisage de petites pièces.
- Vis à billes et guidages linéaires PMI (qualité C3) pour une avance et un positionnement précis.
- Système de serrage hydraulique et centrale hydraulique (Seven Ocean) pour le bridage et les fonctions de contre-pointe ; capacité hydraulique 20 L.
- Système de lubrification avant à huile (2 L) et pompe de refroidissement avec réservoir de 38 L pour refroidissement outil et évacuation des copeaux.
- Composants électriques basse tension Schneider et armoire électrique climatisée pour protection thermique.
- Machine entièrement carénée avec clôture intérieure pour sécurité et propreté d'atelier.
Caractéristiques techniques
- Modèle : P3518
- Diamètre de pivotement max. au-dessus du lit : 360 mm
- Diamètre de tournage max. : 100 mm
- Longueur maximale de tournage : 100 mm
- Hauteur du centre (broche → table d'outils) : 50 mm
- Hauteur du centre (broche → sol) : ≈1080 mm
- Déplacement de l'axe X : 320 mm
- Déplacement de l'axe Z : 175 mm
- Nez de broche : A2-5
- Serrage hydraulique (pince/future option) : 35
- Diamètre de l'alésage de la broche : 48 mm
- Capacité maximale en barres (intérieur/extérieur) : 35 / 25 mm
- Puissance moteur broche : 8,5 kW
- Vitesse nominale maximale broche : 6000 tr/min
- Couple nominal maximal broche : 22 / 76 N·m
- Vitesse de translation rapide X/Z (G0) : 20 m/min
- Nombre de porte-outils : 5
- Taille de queue d'outil : 16 mm
- Porte-outil d'alésage : φ20 mm
- Répétabilité axe X/Z : 0,003 mm
- Capacité du réservoir de refroidissement : 38 L
- Capacité du réservoir hydraulique : 20 L
- Puissance installée machine : 12 kW
- Dimensions (L × P × H) : 1595 × 1428 × 1700 mm
- Poids total de la machine : 1600 kg
- Garantie : 18 mois
Configuration standard et options
- Standard : lit en fonte HT300, système CNC Syntec, servomoteurs Syntec AM3, broche motorisée, vis à billes et guidages PMI, centrale hydraulique Seven Ocean, système de lubrification automatique, pompe de refroidissement et réservoirs, composants électriques Schneider.
- Options : CNC FANUC ou SIEMENS, variantes de roulements de broche, mandrin hydraulique, interfaces d'automatisation pour alimentation barres / manutention de pièce, configurations d'outillage sur demande.
