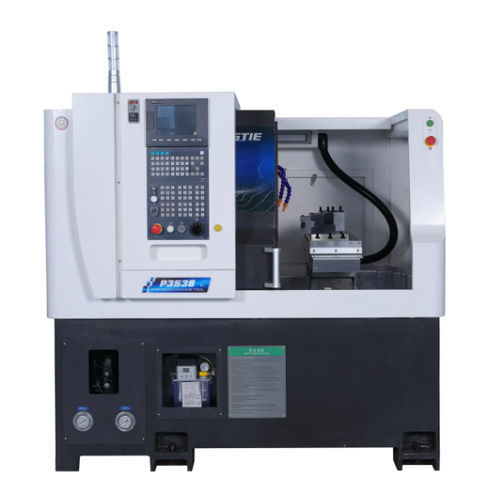

Tour CNC P3538horizontal2 axesà banc plat
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Nombre d'axes
- 2 axes
- Structure
- à banc plat
- Nez de broche
- A2-5
- Système d'entraînement
- à entraînement direct
- Applications
- pour applications automobiles, pour applications aérospatiales
- Performance
- de haute précision, à grande vitesse
- Diamètre
360 mm
(14,17 in)- Vitesse de rotation
6 000 rpm
(37 699,112 rad.min-1)- Longueur de la pièce
100 mm
(4 in)- Diamètre de coupe maximale
100 mm
(4 in)- Passage de barre
25 mm, 35 mm
(1 in, 1 in)- Course X
320 mm
(13 in)- Course Z
415 mm
(16 in)- Avance rapide sur X
20 m/min
- Avance rapide sur Z
20 m/min
- Puissance nominale
8,5 kW
(11,6 hp)- Capacité liquide de coupe
42 l
(11 gal)- Longueur hors tout
1 795 mm
(71 in)- Largeur hors tout
1 428 mm
(56 in)- Hauteur totale
1 700 mm
(67 in)- Poids
1 705 kg
(3 759 lb)
Description
P3538 est un tour CNC à banc plat conçu pour des opérations de tournage de haute précision avec porte-outils en gang, adapté aux applications industrielles exigeantes.
Principales caractéristiques
Banc de tournage
Système CNC
Broche
Mandrin / pinces
Guidage linéaire & vis à billes
Système hydraulique
Système de lubrification et refroidissement
Boîte électrique et composants
Configuration standard (extraits)
Caractéristiques / spécifications techniques
Principales caractéristiques
- Construction en fonte HT300 pour le banc assurant rigidité et suppression des vibrations.
- Système CNC Syntec 22TA (option FANUC/Siemens) pour une commande conviviale et fiable.
- Broche motorisée synchrone intégrée avec refroidissement par huile offrant couple constant, faible vibration et positionnement haute précision.
- Porte-outils à 5 gangs pour usinage de formes en creux et opérations de tournage-fraisage combinées.
- Systèmes de lubrification et de refroidissement intégrés pour une performance de coupe continue (lubrification à huile avant 2L, réservoir d'eau 38L, pompe d'élévation d'eau).
Banc de tournage
- Type : banc plat horizontal en fonte HT300 intégré, conçu pour supporter des pièces entières, offrant transport facile des copeaux et stabilité anti-vibration.
Système CNC
- Système standard : Syntec 22TA (conduite tout-en-un) ; options : FANUC ou SIEMENS.
Broche
- Broche à moteur synchrone directement intégrée (Gongtie). Nez de broche A2-5, alésage de broche 48 mm.
- Puissance nominale broche : 8,5 kW ; plage de vitesse : 0–6000 r/min ; couple maximal indiqué dans les spécifications.
- Roulements de broche : roulements NTN (structure 3+2) / références de qualité (ex. NTN7013+7015) avec grade P4 pour un support et une précision accrus.
- Refroidissement de la broche par huile (système de refroidissement dédié).
Mandrin / pinces
- Serrage hydraulique pour la tenue des pièces ; pinces et mandrins disponibles selon mode de traitement (hydraulique pour serrage puissant).
- Possibilité d'outils personnalisés selon la demande ; les porte-outils gang fonctionnent ensemble pour répondre aux besoins du tournage-fraisage.
Guidage linéaire & vis à billes
- Guidages linéaires PMI (Taiwan), largeur 25 mm, 2510 vis à billes PMI C3 garantissant alimentation et positionnement de haute précision.
- Moteur d'entraînement AM3 pour l'entraînement d'axe (puissance 1,0 kW indiqué pour certains axes).
Système hydraulique
- Marque : Seven Ocean (Taïwan). Capacité hydraulique 20 L pour actionner cylindre hydraulique, mandrin, etc.
Système de lubrification et refroidissement
- Système de lubrification Ishan (2 L) pour guidages et vis ; lubrification par séparateur d'huile.
- Pompe d'élévation d'eau (2 m) et réservoir d'eau 38 L pour refroidissement des outils et évacuation des copeaux ; capacité du réservoir de refroidissement : 42 L.
Boîte électrique et composants
- Équipements électriques basse tension : Schneider (France) pour certaines pièces électriques ; pilotage Syntec pour machine.
- Boîtier électrique avec système de climatisation pour refroidissement des composants électriques.
Configuration standard (extraits)
- Banc : Horizontal Flat bed HT300 casted iron.
- Contrôleur CNC : Syntec (standard).
- Servomoteur et moteurs d'axes : Syntec / Syntec AM3 (Taïwan).
- Roulements de broche : NTN (Japon).
- Vis & guidages : PMI (Taïwan).
- Système hydraulique : Seven Ocean (Taïwan).
- Boîte à outils : Gongtie.
Caractéristiques / spécifications techniques
- Diamètre max. (au-dessus du lit) : 360 mm
- Diamètre de tournage max. : 100 mm
- Longueur max. de tournage : 100 mm
- Hauteur du centre de la broche à la table d'outils : 50 mm
- Hauteur du centre de la broche au sol : ≈1080 mm
- Déplacement de l'axe X : 320 mm
- Déplacement de l'axe Z : 415 mm
- Taille du nez de broche : A2-5
- Serrage hydraulique (pince) : 35
- Diamètre de l'alésage de la broche : 48 mm
- Capacité max. en barres (intérieure/extérieure) : 35 / 25 mm
- Puissance du moteur de la broche : 8.5 kW
- Vitesse maxi de broche : 6000 r/min
- Couple max. de broche : 84 N·m
- Traversée rapide axe X/Z (GO) : 20 m/min
- Quantité de porte-outils : 5 positions
- Taille de la queue d'outil : 16 mm
- Porte-outil d'alésage : φ20 mm
- Répétabilité traversée rapide X/Z : 0.003 mm
- Capacité réservoir de refroidissement : 42 L
- Capacité réservoir hydraulique : 20 L
- Puissance de chargement de la machine : 12 kW
- Dimensions (L x l x H) : 1795 x 1428 x 1700 mm
- Poids total : 1705 kg
- Garantie : 18 mois
