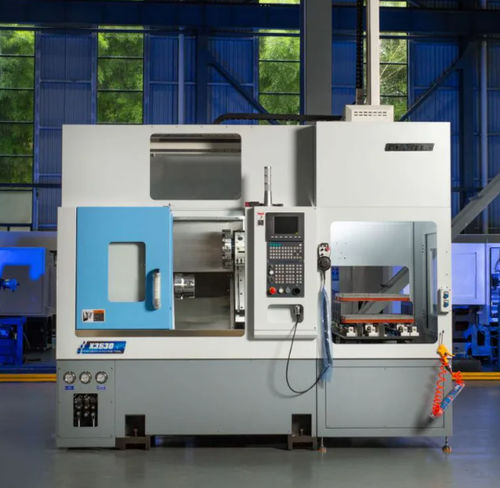

Tour CNC X3630

horizontalbanc inclinéA2-5

Présentation

Le X3630 est un tour CNC à banc incliné 30° conçu pour l'usinage avec outillage en gang et le travail en barre. Il associe un banc incliné en fonte HT300 et une broche à entraînement direct intégrée (A2-5, 10,8 kW, 0–5000 tr/min) pour assurer une coupe stable, un positionnement précis et la capacité de passage de barre (Ø35 mm). La machine intègre systèmes hydrauliques, de lubrification et de refroidissement adaptés à la production industrielle continue.

Caractéristiques principales

• Structure: banc incliné intégré en fonte HT300 30° avec vernis de cuisson haute température pour résistance à la corrosion, rigidité et amortissement des vibrations.
• Commande CNC: SYNTEC 22TA avec fonctions multi-pièce et programmation simplifiée pour un réglage efficace.
• Broche: broche entraînement direct A2-5 10,8 kW, 0–5000 tr/min, alésage de broche Ø48 mm, couple 37 / 113 N·m; roulements NTN en disposition 3+2 avec appui de classe P4.
• Mandrin: mandrin creux hydraulique 6 pouces (3 mors), plage de serrage env. Ø17–210 mm, force de serrage maxi indiquée jusqu'à 140 kN; surfaces d'appui trempées et rectifiées avec lubrification directe.
• Composants de mouvement: vis à billes PMI 3210 C3 (X/Z) et glissières linéaires PMI 30 mm; roulements NACHI pour support de vis à billes.
• Moteurs d'avance: servomoteurs X/Z 1,7 kW pour un positionnement précis et des avances réactives.
• Hydraulique & lubrification: centrale hydraulique Seven Ocean 40 L (1,5 kW) et système de lubrification circulaire Ishan 2 L; armoire électrique avec échangeur thermique interne.
• Refroidissement & nettoyage: réservoir 120 L avec pompe 2V-30 et filtration multi-étages pour le liquide de coupe.
• Éléments électriques: composants basse tension Schneider et verrous de sécurité complets; verrouillage automatique de l'interrupteur de sécurité.
• Protection machine: cloison intérieure en acier inoxydable et capot entièrement fermé pour la sécurité opérateur et la retenue des copeaux.

Points forts de la configuration standard

• SYNTEC 22TA CNC (Taïwan)
• Vis à billes PMI 3210 C3 et glissières linéaires PMI 30 mm (Taïwan)
• Centrale hydraulique Seven Ocean et système de lubrification Ishan (Taïwan)
• Roulements NACHI (Japon) pour support de vis à billes
• Composants électriques Schneider (France)

Caractéristiques techniques

• Modèle: X3630
• Diamètre maxi balancé sur banc: Ø350 mm
• Diamètre d'usinage maxi: Ø160 mm
• Longueur d'usinage maxi: 120 mm
• Course axe X: 400 mm
• Course axe Z: 300 mm
• Structure broche: 3 roulements avant + 2 arrière indépendants
• Nez de broche: A2-5
• Capacité barre maxi (intérieure): Ø35 mm
• Puissance broche: 10,8 kW (entraînement direct)
• Plage de vitesse broche: 0–5000 tr/min
• Hauteur du centre broche: 1120 mm
• Couple broche: 37 / 113 N·m
• Puissance d'entraînement servomoteur (X/Z): 1,7 kW
• Mandrin hydraulique: 6 pouces
• Avance rapide X/Z: 20 m/min
• Répétabilité: 0,003 mm
• Réservoir hydraulique: 40 L
• Moteur centrale hydraulique: 1,5 kW
• Capacité lubrification huile: 2 L
• Puissance totale machine: 15 kW
• Dimensions hors tout (L×W×H): 1850 × 1750 × 1730 mm
• Poids total: 2200 kg
• Garantie: 12 mois

Applications

• Usinage d'arbres, goupilles et pièces cylindriques de précision
• Production en grand volume avec alimentation par barre et sous-traitance
• Composants pour automobile, hydraulique, pneumatique et mécanique générale

Service et garantie

• Garantie 12 mois sur composants et main-d'œuvre
• Pièces détachées et support technique disponibles via le réseau de distribution
