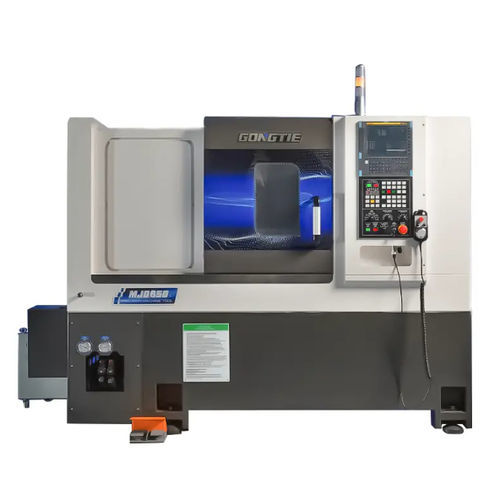

Tour CNC MJ0650horizontal2 axesbanc incliné
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Nombre d'axes
- 2 axes
- Structure
- banc incliné
- Nombre de broches
- à deux broches
- Nez de broche
- A2-5
- Nombre d'outils
- 12 outils
- Système d'entraînement
- servo-motorisées, à entraînement direct
- Applications
- pour applications automobiles, pour applications aérospatiales, de production
- Performance
- de haute précision, haute performance, haute rigidité
- Options et accessoires
- à chargement/déchargement automatisé, avec portique de chargement, avec robot portique, avec embarreur intégré
- Diamètre
650 mm
(25,59 in)- Vitesse de rotation
Max: 5 000 rpm
(31 415,927 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Longueur de la pièce
500 mm
(20 in)- Diamètre de coupe maximale
320 mm
(13 in)- Longueur de coupe maximale
Max: 500 mm
(20 in)Min: 500 mm
(20 in)- Passage de barre
35 mm, 45 mm
(1 in, 2 in)- Course X
185 mm
(7 in)- Course Z
556 mm
(22 in)- Avance rapide sur X
20 m/min
- Avance rapide sur Z
20 m/min
- Puissance nominale
13,4 kW
(18,2 hp)- Couple maximal
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- Capacité liquide de coupe
40 l
(11 gal)- Longueur hors tout
2 261 mm
(89 in)- Largeur hors tout
1 668 mm
(66 in)- Hauteur totale
1 988 mm
(78 in)- Poids
3 180 kg
(7 011 lb)
Description
Le MJ0650 est un tour CNC à banc incliné de haute précision, destiné à l'usinage tournage de pièces avec commande des axes X et Z et tourelle servo. Il convient aux applications industrielles (automobile, aéronautique, électronique, machines de précision, froid industriel, etc.).
Principales caractéristiques
Configuration standard (principaux composants et marques)
Options disponibles
Caractéristiques / spécifications techniques
Principales caractéristiques
- Broche à entraînement direct haute performance assurant grande précision et rigidité; refroidissement et lubrification huile.
- Tourelle servo personnalisée à haute rigidité, changement d'outils rapide, configuration standard avec tourelle servo 12 stations (chargement maximal 12 outils servo).
- Chariot de guidage type caisson de grande rigidité ; guidage linéaire en option. Glissières à rouleaux PMI 35 mm pour forte charge et rigidité.
- Banc en fonte HT300 intégré, conçu pour la stabilité, la réduction des vibrations et un transport des copeaux facilité.
- Contre-pointe hydraulique (MT4) avec mouvement de fourreau et option de programmation hydraulique ; possibilité d'ajouter une broche secondaire pour usinage en 2 étapes.
- Mandrin creux hydraulique 6" à 3 mâchoires (diamètre de serrage 17–210 mm), surface traitée par durcissement et rectification, lubrification directe pour grande précision de serrage.
- Systèmes de refroidissement et de nettoyage avec pompe de relevage d'eau et plusieurs filtrages pour refroidir/évacuer copeaux et outils.
- Armoire électrique centralisée avec composants basse tension Schneider et échangeur de chaleur pour maintien de la température.
- Système de lubrification circulaire Ishan (capacité 2 L) et station hydraulique (Seven Ocean, capacité 40 L) pour alimentation stable des organes hydrauliques.
Configuration standard (principaux composants et marques)
- Banc : lit Slant en fonte HT300 (China).
- Système CNC : Syntec 22TA (Taïwan) ; options FANUC ou SIEMENS.
- Servomoteurs : Syntec (Taïwan).
- Broche principale : broche motorisée Gongtie (Chine) avec roulements NTN/NSK (grade P4, Japon).
- Spindle drive / moteur entraîné de broche : série Syntec SMH (Taïwan).
- Codeur et éléments d'axe : Syntec (Taïwan).
- Vis à billes pour axes X/Z : PMI 3210-C3 (Taïwan) avec lubrification et refroidissement huile.
- Guidage linéaire / Guide way : PMI 35 mm (Taïwan).
- Système hydraulique : Seven Ocean (Taïwan).
- Système de refroidissement : Luikar (Taïwan).
- Système de lubrification : Ishan (Taïwan).
- Boîte électrique / composants basse tension : Schneider (France).
- Outillage et boîte à outils fournis par Gongtie.
Options disponibles
- Contrôleurs optionnels : SIEMENS 828D / FANUC 0i TF.
- Accessoires d'automatisation : alimentateur de barres, robot à bras, robot portique de chargement/déchargement, systèmes de portique, systèmes de manutention robotisée, systèmes de chargement à portique.
- Accessoires machine : outil en direct (live-tool), mandrin d'indexation, index de l'axe C, tourelle arrière optionnelle, convoyeur à copeaux, collecteur de brouillard d'huile, collecteur de pièces, pistolet à air, pistolet à eau, pistolet à air comprimé, interrupeur de verrouillage de porte, interrupteur à pédale, système de mesure automatique et système de mesure des outils, compensation automatique du rayon.
Caractéristiques / spécifications techniques
- Modèle : MJ0650
- Diamètre max. au-dessus du lit : 650 mm
- Diamètre de tournage max. : 320 mm
- Longueur de tournage max. : 500 mm
- Déplacement axe X : 185 mm
- Déplacement axe Z : 556 mm
- Déplacement du chariot (tailstock travel) : 470 mm
- Déplacement du fourreau de la contre-pointe (quill travel) : 100 mm
- Nez de broche : A2-5
- Taille mandrin hydraulique : 6 pouces
- Diamètre alésage broche : 56 mm
- Capacité barre (int./ext.) : 45 / 35 mm
- Puissance moteur broche : 13.4 kW
- Vitesse broche : 0–5000 r/min
- Couple nominal/max. broche : 64 / 120 N·m
- Vitesse d'avance rapide axe X/Z (GO) : 20 m/min
- Quantité de porte-outils (standard) : 4 pièces
- Taille queue d'outil : 25 mm
- Porte-outil d'alésage ID : φ40 mm
- Centre tourelle optionnel (au verso) : 100 mm
- Quantité outils (tourelle) : 8 pièces
- Répétabilité axes X/Z : 0.003 mm
- Capacité réservoir hydraulique : 40 L
- Puissance totale machine : 23 kW
- Dimensions (L x W x H) : 2261 x 1668 x 1988 mm
- Poids total : 3180 kg
- Garantie : 18 mois
- MOQ : 1 ensemble
