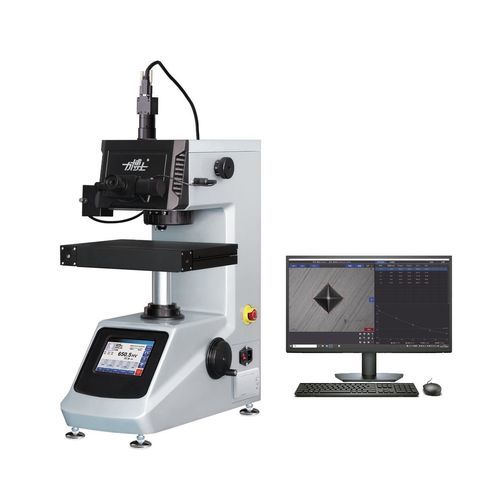

Duromètre Knoop/Vickers QHV-1000TPTA

micro Vickersde paillassepour plaque fine

Aperçu du produit Le QHV-1000TPTA est un duromètre micro‑Vickers qui associe mécanique, optique et informatique pour réaliser des mesures HV/HK entièrement automatiques avec affichage numérique. Il prend en charge le changement automatique de tourelle (objectifs et pointe), la saisie automatique des diagonales à partir d'images, le calcul de dureté, le stockage, l'affichage, l'impression et la conversion des valeurs. Il est conçu pour les petites pièces métalliques, les coupes minces, les feuilles métalliques, les couches durcies et traitements de surface (plaquage, nitruration, cémentation, cyanuration) ainsi que pour les matériaux non métalliques (bijoux, céramique, verre) nécessitant de faibles forces d'essai.

Résumé fonctionnel Duromètre micro‑dureté avec traitement d'image et plateau automatique haute précision assurant l'autofocus, le chargement/maintien/déchargement automatiques, des trajectoires de points programmables et la génération automatique de rapports. Les résultats et images peuvent être exportés ou transmis en réseau pour les flux de travail laboratoire et le suivi qualité.

Avantages produit

• Opération automatisée : autofocus, changement de tourelle et imagerie/mesure automatique des empreintes pour une répétabilité élevée.
• Contrôle intégré : logiciel PC pour pilotage à la souris et génération de rapports.
• Contrôle flexible du plateau : commandes manuelles, électriques ou informatiques pour X, Y et levage.
• Scan panoramique : génération d'images panoramiques pour localisation rapide des points de test.
• Correction de surface : modes de correction pour réduire les erreurs sur surfaces courbes.
• Analyse multidimensionnelle : méthodes de conversion de dureté, courbes en temps réel et statistiques.
• Programmes et rapports personnalisables : types d'essai, paramètres et mise en forme des données définissables par l'utilisateur.
• Analyse de couche cémentée : calcul et présentation automatiques de la profondeur de couche selon un seuil de dureté.
• Gestion des données en réseau : calcul automatique, stockage, impression et export de rapports électroniques.

Spécifications détaillées (paramètres clés) Modèle : QHV-1000TPTA Duromètre micro‑Vickers entièrement automatique
Échelles Vickers : HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Forces d'essai (N) : 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Forces d'essai (gf) : 10, 25, 50, 100, 200, 300, 500, 1000
Sélection de la force : sélecteur mécanique ; force courante affichée à l'écran
Contrôle de charge : automatique (chargement/maintien/déchargement)
Tourelle : changement automatique d'objectif et de pointe
Lecture de la dureté : mesure automatique via image affichée sur PC
Mise au point : autofocus
Temps de maintien : réglable 0–99 s
Modes d'essai : HV / HK (Vickers / Knoop)
Plage de dureté : 5–3000 HV
Hauteur maximale de l'échantillon : 105 mm
Distance du centre de l'empreinte à la paroi : 110 mm
Système optique : objectifs 10× (observation), 40× (mesure) ; grossissement total 100× (obs), 400× (mes) ; plage de mesure 0–200 μm ; division 0.025 μm
Table XY : dimensions 100×100 mm ; course 25×25 mm ; résolution 0.01 mm
Table automatique : dimensions 312×225 mm ; course X 110 mm ; course Y 90 mm
Contrôle de déplacement : manuel, électrique ou par ordinateur (X, Y, levage)
Source lumineuse : 12V/20W, gradation PWM
Mode économie d'énergie : mise en veille programmable
Alimentation : 220V 50Hz
Dimensions (L×l×H) : 525×330×620 mm
Poids : 36 kg
Normes : GB/T 4340.2 ; ISO 6507 ; ASTM E92

Configuration de base (accessoires fournis)

• Unité principale : QHV-1000TPTA (1)
• Pointe Vickers (1)
• Objectifs : 10× et 40× (1 chacun)
• Oculaire micromètre numérique 10× (1)
• Table de test croisée (1)
• Vis de mise à niveau M10×25 (4)
• Niveau à bulle (1)
• Clés Allen 2.5 mm et 3 mm (1 chacune)
• Tournevis Phillips 5×75 et tournevis plat 4×75
• Blocs d'étalonnage Vickers : 700–800 HV1 (1), 400–600 HV0.2 (1)
• Housse anti‑poussière (1)
• Fusibles 2A (2) et lampe halogène 12V/20W de rechange (1)
• Câble d'alimentation (1)
• Table pour coupes minces (1)
• Pince à bec plat et support fil fin (1 chacun)
• Vis à tête fraisée M5×12 (4, inox)
• V‑blocs grand et petit (1 chacun)
• Certificat de conformité, manuel d'utilisation, liste de colisage (1 chacun)
• Plateforme automatique Vickers, ordinateur et logiciel de mesure (1 jeu chacun)

Caractéristiques techniques

• Modèle : QHV-1000TPTA
• Méthodes de mesure : Vickers (HV) et Knoop (HK)
• Plages de force : 10–1000 gf (8 forces sélectionnables) / valeurs en N correspondantes
• Fonctions automatiques : chargement/maintien/déchargement, changement de tourelle, autofocus, imagerie et mesure automatiques des empreintes, génération de rapports
• Grossissements optiques : observation 100× ; mesure 400×
• Plage et résolution de mesure : 0–200 μm ; division 0.025 μm
• Précision du plateau XY : résolution 0.01 mm ; courses spécifiées
• Gestion des données : calcul automatique, stockage, affichage, impression, conversion de dureté, génération de rapports électroniques, transmission réseau
• Alimentation : 220V 50Hz
• Dimensions et poids : 525×330×620 mm ; 36 kg
• Conformité : GB/T 4340.2, ISO 6507, ASTM E92
