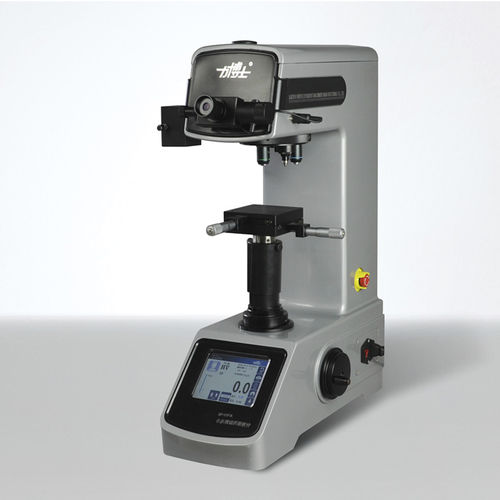

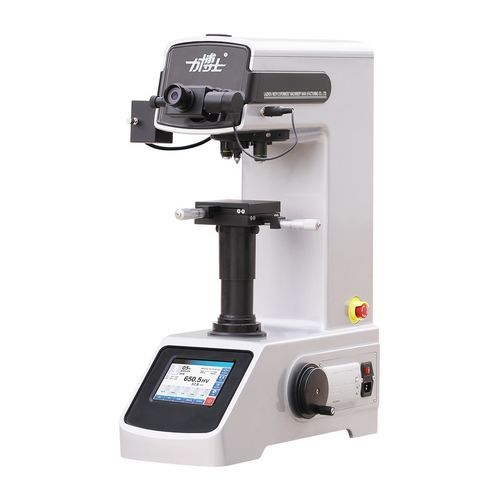

Duromètre Vickers HV series

de paillassepour verrepour céramique

Aperçu du produit
La série HV-5/10/30/50TPTA intègre des sous‑ensembles mécaniques, optiques et informatiques pour les essais de dureté Vickers. Les modèles HV-5TPTA, HV-10TPTA, HV-30TPTA et HV-50TPTA couvrent des forces d'essai de 1,961 N à 490,3 N et conviennent aux pièces métalliques fines, feuilles, fils, revêtements, couches nitrurées ainsi qu'aux matériaux non métalliques tels que le verre, les bijoux et la céramique. L'appareil prend en charge les cycles de charge automatisés, la mesure par oculaire micrométrique manuelle et plusieurs interfaces de communication pour l'exportation et l'intégration des données.

Avantages du produit

• Automatisation : changement automatique d'objectifs/indenteurs et séquences de charge/maintien/décharge automatisées via tourelle motorisée.
• Mesure et calcul : saisie tactile de la diagonale d'empreinte et calcul automatique de la dureté, comptage et conversion des valeurs.
• Connectivité des données : imprimante intégrée, RS‑232, Ethernet, USB et Bluetooth pour le transfert de données et l'intégration avec des logiciels hôtes ou MES.
• Système optique : double canal optique avec objectifs 10×/20×/40× et oculaire 10×, grossissements de mesure jusqu'à 400× selon configuration.
• Interface multilingue : support de plusieurs langues pour une utilisation en laboratoire et en production.

Spécifications détaillées (tableau)
Modèles : HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Force d'essai (HV-5TPTA) : 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Échelle (HV-5TPTA) : HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Force d'essai (HV-10TPTA) : 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Échelle (HV-10TPTA) : HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Force d'essai (HV-30TPTA) : 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Échelle (HV-30TPTA) : HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Force d'essai (HV-50TPTA) : 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Échelle (HV-50TPTA) : HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Contrôle de charge : Automatique (chargement/maintien/déchargement)
Temps de maintien : réglable 0–60 s
Tourelle : Tourelle automatique
Hauteur maximale de l'éprouvette : 110 mm (200 mm sans manchon d'extension)
Distance centre de l'indenteur / paroi : 130 mm
Montée de la table : manuelle
Optique : objectifs (10×/20×/40× selon variantes), oculaire 10× ; grossissement total jusqu'à 400× selon configuration
Résolution de mesure : 0,025 μm (tableau) / résolution d'indication jusqu'à 0,0625 μm selon modes
Table d'essai : table XY 100 × 100 mm, course 25 × 25 mm, résolution 0,01 mm
Éclairage : 12 V / 20 W
Alimentation : 220 V 50 Hz
Dimensions externes : 500 × 330 × 660 mm
Poids : 55 kg

Caractéristiques / spécifications techniques

• Gamme : HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Matériaux applicables : petites pièces métalliques, tôles fines, films métalliques, fils, revêtements électrodéposés, couches nitrurées, verre, bijoux, céramique.
• Interfaces : Ethernet, Bluetooth, RS‑232, USB, imprimante intégrée pour sortie et intégration des données.
• Automatisation : tourelle automatique, cycles automatiques de chargement/maintien/déchargement.
• Méthode de mesure : mesure par oculaire micrométrique manuelle avec saisie tactile et calcul automatique de la dureté.
• Optique : double canal optique avec objectifs interchangeables ; grossissement et résolution selon configuration.
• Échelles et charges : prise en charge des échelles HV0.2 à HV50 selon modèle.
• Alimentation et dimensions : 220 V 50 Hz ; 500 × 330 × 660 mm ; env. 55 kg.
