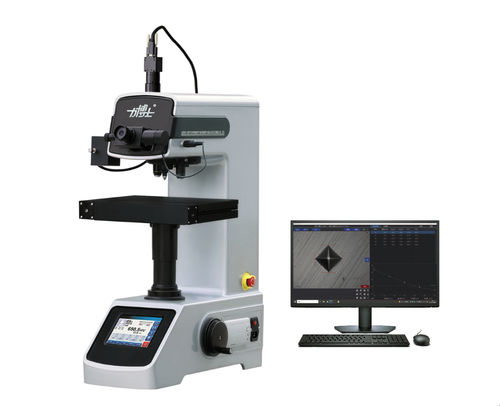

Duromètre macro Vickers BHV series

micro Vickersde paillassepour plaques

Aperçu du produit
Le duromètre Vickers BHV-5/10/30/50TPTA est conçu pour des essais Vickers micro et macro sur matériaux métalliques et certains matériaux non métalliques. Il permet de mesurer des pièces de petite taille, des tôles fines, des feuilles métalliques, des fils, des couches durcies minces et des revêtements électrodéposés, et peut évaluer la dureté interne de couches traitées par inducteur ou par cémentation en suivant la microstructure. L'appareil intègre systèmes optique, mécanique et électronique, avec composants fiables, commande par écran tactile et procédure de mesure répétable.

Spécifications détaillées
BHV-5TPTA — Force d'essai (N) : 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Force d'essai (kgf) : 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Échelle : HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Force d'essai (N) : 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Force d'essai (kgf) : 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Échelle : HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Force d'essai (N) : 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Force d'essai (kgf) : 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Échelle : HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Force d'essai (N) : 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Force d'essai (kgf) : 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Échelle : HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Paramètres et fonctions générales
Sélection de la force d'essai : écran tactile
Méthode d'application de la force : automatique (chargement/maintien/déchargement)
Temps de maintien de la force : réglable de 0 à 99 s
Plage de mesure de la dureté : BHV-5TPTA : 8–3000 HV ; BHV-10/30/50TPTA : 5–3000 HV
Hauteur maximale de l'échantillon : 110 mm (200 mm sans manchon allongeant)
Distance du centre du pénétrateur à la paroi machine : 130 mm
Système optique — Objectif/oculaire/agrandissement total : BHV-5 : 20× (observation), 40× (mesure) ; oculaire 10× ; total 200× (observation), 400× (mesure). BHV-10 : 10× (observation), 40× (mesure). BHV-30/50 : 10×/40× selon fonction.
Résolution de mesure : jusqu'à 0,025 μm (variable selon modèle) ; résolutions alternatives : 0,0625 μm, 0,125 μm
Montée de la table d'essai : manuelle
Table d'essai (XY) — Table manuelle : 100 × 100 mm ; course 25 × 25 mm ; résolution 0,01 mm
Table automatique : 312 × 225 mm ; course X 110 mm ; course Y 90 mm
Source lumineuse : 12V/20W
Alimentation : 220V 50Hz
Dimensions (L×l×H) : 500 × 330 × 660 mm
Poids : 55 kg

Applications
Convient pour les essais de dureté Vickers sur petites pièces métalliques, tôles fines, feuilles métalliques, fils, couches durcies fines, revêtements électrodéposés et matériaux non métalliques (verre, bijoux, céramique) non testables avec des méthodes à plus forte force.

Caractéristiques / spécifications techniques

• Modèle / série : BHV-5/10/30/50TPTA
• Plages de force : 0,2–50 kgf selon modèle (valeurs en N indiquées ci‑dessus)
• Échelles de dureté : HV0.2 à HV50 selon modèle
• Sélection par écran tactile et chargement/maintien/déchargement automatique
• Mesure optique à fort grossissement avec double canal optique et détection photoélectrique/optoélectronique
• Résolution de mesure jusqu'à 0,025 μm (selon modèle)
• Hauteur d'échantillon jusqu'à 110 mm (200 mm sans manchon allongeant)
• Table XY avec haute résolution et banc d'essai automatique en option
• Alimentation : 220V 50Hz ; Source lumineuse : 12V/20W
• Dimensions (L×l×H) : 500×330×660 mm ; Poids : 55 kg
