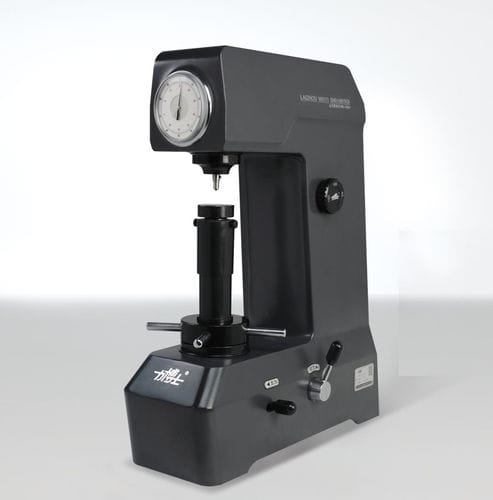

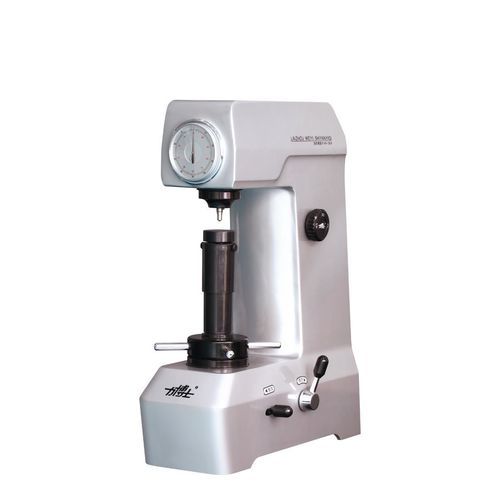

Duromètre Rockwell HR-45A

manuelde paillassesuperficiel

I. Aperçu du produit
Le duromètre Rockwell de surface HR-45A est un appareil de mesure de dureté mécanique de précision qui applique la force via un système de levier mécanique et de charges. L'appareil met l'accent sur le contrôle de la température et de l'humidité ambiantes ainsi que sur la préparation standardisée des éprouvettes, ce qui le rend adapté aux laboratoires et aux environnements de production exigeant une grande stabilité et idéal pour la mesure précise de la dureté de surface des matériaux métalliques.

II. Spécifications détaillées
Force d'essai initiale : 29.42 N (3 kgf)
Forces d'essai totales disponibles : 147.1 N (15 kgf), 294.2 N (30 kgf), 441.3 N (45 kgf)
Types de pénétrateurs : conique diamant (α = 120°, rayon de pointe R = 0.2 mm) et bille en acier (diamètre Φ1.588 mm)
Hauteur maximale de l'éprouvette : 100 mm (avec protège-vis) / 170 mm (sans protège-vis)
Distance du centre de l'empreinte à la paroi de la machine : 128 mm
Dimensions extérieures (L×P×H) : 500×225×640 mm
Poids net : 60 kg
Normes : GB/T 230, ISO 6508, ASTM E18

III. Configuration de base
1. Duromètre Rockwell — Unité : pièce — Quantité : 1 — Remarque : HR-45A
2. Grande table plate — Unité : pièce — Quantité : 1
3. Petite table plate — Unité : pièce — Quantité : 1
4. Table en V — Unité : pièce — Quantité : 1
5. Pénétrateur conique diamant pour surface — Unité : pièce — Quantité : 1 — Remarque : 120°
6. Pénétrateur Rockwell B — Unité : pièce — Quantité : 1 — Remarque : Φ1.588 mm
7. Bloc d'étalonnage surface Rockwell — Unité : bloc — Quantité : 1 — Remarque : 71-82 HR30T
8. Bloc d'étalonnage surface Rockwell — Unité : bloc — Quantité : 1 — Remarque : 75-80 HR30N
9. Bloc d'étalonnage surface Rockwell — Unité : bloc — Quantité : 1 — Remarque : 42-50 HR30N
10. Bloc d'étalonnage surface Rockwell — Unité : bloc — Quantité : 1 — Remarque : 88-91 HR15N
11. Petit tournevis — Unité : pièce — Quantité : 1
12. Grand tournevis — Unité : pièce — Quantité : 1
13. Housse anti-poussière — Unité : pièce — Quantité : 1
14. Niveau à bulle — Unité : pièce — Quantité : 1
15. Boîte d'accessoires — Unité : pièce — Quantité : 1
16. Manuel d'utilisation — Unité : exemplaire — Quantité : 1
17. Certificat de conformité — Unité : exemplaire — Quantité : 1
18. Liste de colisage — Unité : exemplaire — Quantité : 1

IV. Caractéristiques / spécifications techniques

• Mécanisme d'entraînement : système de levier mécanique et de poids assurant une charge précise et stable.
• Domaine d'application : essai de dureté Rockwell en surface pour matériaux métalliques en laboratoire et production.
• Forces totales disponibles : 15 kgf / 30 kgf / 45 kgf (147.1 N, 294.2 N, 441.3 N).
• Force d'essai initiale : 3 kgf (29.42 N).
• Pénétrateurs disponibles : conique diamant (120°, R = 0.2 mm) et bille en acier (Φ1.588 mm).
• Hauteur maximale de l'éprouvette : 100 mm (avec protège-vis) / 170 mm (sans protège-vis).
• Distance du centre d'empreinte à la paroi : 128 mm pour faciliter le positionnement des échantillons.
• Dimensions et poids : 500×225×640 mm ; poids net environ 60 kg.
• Normes : conforme à GB/T 230, ISO 6508, ASTM E18.
