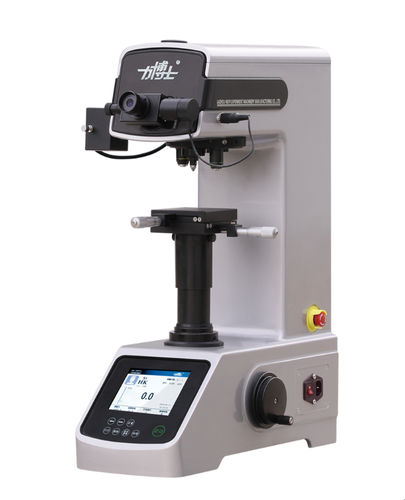

Duromètre macro Vickers HV series

micro Vickersde paillassepour plaque fine

Aperçu du produit
Le duromètre Vickers HV-5/10/30/50MPTA est conçu pour mesurer des matériaux métalliques (pièces de petite taille, tôles fines, feuilles métalliques, fils, couches trempées minces, revêtements électrodéposés) et certains matériaux non métalliques (verre, bijoux, céramiques). Il permet des mesures sensibles à la microstructure, par exemple sur couches traitées par induction ou cémentation. Le modèle HV-5/10MPTA est un instrument opto-mécatronique intégrant un système de mesure optique haute puissance avec une double voie optique, détection photoélectrique et encodeur optique. L'écran tactile permet la saisie automatique de la longueur d'empreinte ; l'écran LCD affiche la force appliquée, le temps de maintien, le nombre de mesures et les valeurs de dureté.

Caractéristiques détaillées
Force d'essai :
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N
Contrôle de charge : Automatique (chargement/maintien/déchargement)
Tourelle : Tourelle automatique
Temps de maintien : Réglable de 5 à 60 s (pas de 5 s)
Mode d'essai : HV/HK
Hauteur maximale de l'échantillon : 110 mm (200 mm sans manchon d'extension)
Distance du centre de l'empreinte au carter : 130 mm
Oculaire : 10X
Options d'agrandissement : 200×400× / 100×400× / 100×200× / 100×200× (selon fourniture)
Résolution de mesure : 0,025 μm
Lampe halogène : 12V/20W, luminosité réglable, arrêt automatique économique
Table XY : Plate-forme 100 × 100 mm ; Course 25 × 25 mm ; Résolution 0,01 mm
Alimentation : 220V 50Hz
Dimensions & poids : 500 × 330 × 660 mm ; 55 kg
Configuration spéciale : Imprimante intégrée, alarme de zone
Normes : GB/T 4340.2, ISO 6507, ASTM E92

Configuration de base

• 1 — Unité principale : duromètre Vickers — Quantité : 1 — Origine : Taiwan
• 2 — Pointe Vickers — Quantité : 1
• 3 — Objectif — Quantité : 2
• 4 — Boîte d'accessoires (incl. oculaire micromètre numérique 10x) — Quantité : 1
• 5 — Table d'essai croisée — Quantité : 1
• 6 — Vis de réglage de nivellement M10x25 — Quantité : 4
• 7 — Niveau à bulle — Quantité : 1
• 8 — Clé hexagonale 2,5 mm — Quantité : 1
• 9 — Clé hexagonale 3 mm — Quantité : 1
• 10 — Tournevis cruciforme 5×75 — Quantité : 1
• 11 — Tournevis plat 5×75 — Quantité : 1
• 12 — Bloc étalon Vickers 700–800 HV1 — Quantité : 1
• 13 — Bloc étalon Vickers 400–600 HV0.2 — Quantité : 1
• 14 — Housse anti-poussière — Quantité : 1
• 15 — Fusible 2A — Quantité : 2
• 16 — Ampoule halogène 12V/20W (pièce de rechange) — Quantité : 1
• 17 — Table de serrage pour plaques fines — Quantité : 1
• 18 — Table de serrage à mors plats — Quantité : 1
• 19 — Plateau de maintien pour fils fins — Quantité : 1
• 20 — Cordon d'alimentation — Quantité : 1
• 21 — Certificat de conformité — Quantité : 1
• 22 — Manuel d'instructions — Quantité : 1
• 23 — Liste de colisage — Quantité : 1

Caractéristiques techniques

• Désignation du modèle : HV-5/10/30/50MPTA (série)
• Plages de force d'essai : 1,961 N à 490,3 N selon le modèle
• Contrôle automatique de la charge avec temps de maintien programmable (5–60 s)
• Tourelle automatique pour sélection objectif/pointe
• Système de mesure optique haute puissance avec double voie optique, détection photoélectrique et encodeur optique
• Fonctionnement par écran tactile et affichage LCD pour forces, temps, comptages et valeurs de dureté
• Résolution de mesure : 0,025 μm
• Éclairage halogène 12V/20W, luminosité réglable, mode économie d'énergie
• Table XY : 100 × 100 mm, course 25 × 25 mm, résolution 0,01 mm
• Modes d'essai : HV et HK ; Normes : GB/T 4340.2, ISO 6507, ASTM E92
• Alimentation : 220V 50Hz ; Dimensions : 500 × 330 × 660 mm ; Poids : 55 kg
