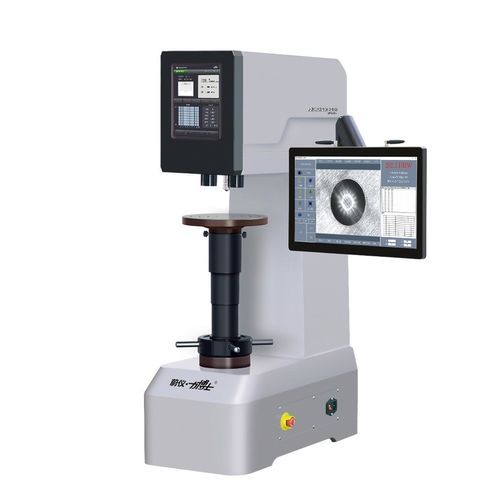

Duromètre Brinell VHB3000-413

de paillassepour métaux ferreuxpour matières plastiques

Présentation du produit
Le VHB3000-413 est un duromètre Brinell visuel qui associe un système de chargement mécanique de précision à un traitement d'image numérique. Équipé d'une caméra et d'un logiciel dédié, il détecte automatiquement les empreintes et remplace la lecture manuelle au microscope, réduisant ainsi l'exigence de compétence de l'opérateur et améliorant l'objectivité des résultats. Conçu pour mesurer la dureté de la fonte, de l'acier, des métaux non ferreux, des plastiques durs et du bakélite (matériaux non métalliques). L'appareil offre un fonctionnement stable, des commandes intuitives et une précision fiable, avec une gestion des données intégrée adaptée au contrôle qualité d'atelier, aux laboratoires et aux centres de recherche.

Avantages du produit

• Système à double commande : En mode hors ligne, l'écran hôte 8 pouces gère automatiquement le chargement, la conservation de charge et le déchargement ; en mode en ligne, l'écran tactile industriel mural 15,6 pouces pilote l'ensemble du cycle y compris la mesure.
• Mesure automatique : Après reconnaissance de la surface, appuyez sur le bouton de chargement : le processus de test est entièrement automatique ; le système mesure le diamètre de l'empreinte et calcule la valeur de dureté.
• Limites supérieure et inférieure de dureté : Possibilité de définir des seuils de conformité pour un contrôle pass/fail rapide.
• Analyse de données multi-point : Statistiques intégrées (nombre de tests, valeurs maximale/minimale du lot, valeur moyenne) pour améliorer précision et traçabilité.
• Courbes de tendance multi-point : Collecte des valeurs de dureté sur les points mesurés et génération automatique de courbes pour évaluer la distribution et la conformité.
• Trois méthodes de mesure :
  • a. Mesure automatique : génération de résultats automatisée.
  • b. Mesure en trois points : ajustement d'un cercle sur trois points de bord de l'empreinte.
  • c. Mesure en quatre lignes : détermination par ajustement de quatre tangentes en quatre directions.
• En-tête de rapport personnalisable : Les tableaux exportés peuvent inclure un en-tête configurable pour répondre aux exigences du fabricant.
• Export de données flexible avec images d'empreinte : Option d'exporter chaque point de données avec son image d'empreinte, uniquement l'image courante ou sans images.
• Formats de rapport : Données exportables en formats Excel et Word.

Caractéristiques détaillées
VHB3000-413 Duromètre Brinell visuel
Forces d'essai (N) : 306,3 ; 612,9 ; 980,7 ; 1226 ; 1839 ; 2452 ; 4903 ; 7355 ; 9807 ; 14710 ; 29420
Forces d'essai (kgf) : 31,25 ; 62,5 ; 100 ; 125 ; 187,5 ; 250 ; 500 ; 750 ; 1000 ; 1500 ; 3000
Échelles : HBW10/3000, HBW10/1500, HBW10/1000, HBW10/500, HBW10/250, HBW10/125, HBW10/100, HBW5/750, HBW5/250, HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25
Plage de dureté : 8–650 HBW
Méthode d'application de la charge : Automatique (chargement/maintien/déchargement)
Embouts : φ10 mm, φ5 mm, φ2.5 mm sphériques
Lecture de la dureté : PC tactile industriel 15,6" (automatique) ; écran hôte 8" (saisie D1/D2)
Résolution caméra : 3 MP
Mode de chargement : Chargement électrique
Grossissements : 20X, 40X
Résolution de dureté : 0,1 HBW
Changement d'objectif et d'embout : Automatique
Temps de maintien : 0–60 s
Normes : GB/T 231.2, ISO 6506, ASTM E10
Hauteur maxi d'échantillon : 280 mm
Distance centre embout → paroi machine : 175 mm
Alimentation : AC 220V / 50Hz
Dimensions (L×l×H) : 560 × 270 × 960 mm
Poids : env. 165 kg

Fonctionnalités techniques / Spécifications

• Modèle : VHB3000-413
• Duromètre Brinell basé sur la vision, intégrant chargement mécanique et traitement d'image
• Détection automatique des empreintes par caméra et logiciel dédié
• Chargement, maintien et déchargement automatiques ; mesure automatique du diamètre
• Forces d'essai jusqu'à 3000 kgf couvrant les charges Brinell standard
• Support de multiples échelles Brinell
• Plage de mesure : 8–650 HBW
• Embouts : 10 mm, 5 mm, 2,5 mm sphériques
• Caméra : 3 MP
• Affichage/contrôle : PC tactile industriel 15,6" (principal), écran hôte 8" (hors ligne)
• Grossissements : 20X, 40X ; résolution 0,1 HBW
• Changement automatique d'objectif/embout ; chargement électrique
• Temps de maintien réglable 0–60 s ; normes : GB/T 231.2, ISO 6506, ASTM E10
• Hauteur maxi échantillon 280 mm ; distance centre embout → paroi 175 mm ; alimentation AC220V/50Hz
• Dimensions 560×270×960 mm ; Poids ≈ 165 kg
