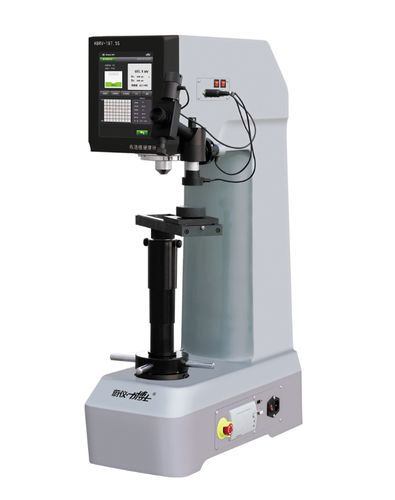

Duromètre Rockwell HBRV-187.5S

BrinellVickersmanuel

Aperçu du produit
Le HBRV-187.5S est un testeur de dureté numérique intégrant des systèmes optiques, mécaniques et électroniques. Il regroupe les méthodes Brinell, Rockwell et Vickers au sein d’un même équipement. Un système de contrôle par microcontrôleur et un mécanisme d’application de charge électronique en boucle fermée permettent l’application, la maintien et la libération automatiques de la force d’essai. La mesure de l’empreinte se réalise à l’aide d’un oculaire micrométrique tandis que le chargement et le contrôle de la force sont automatisés. L’appareil convient aux fonderies, à la métallurgie, à la forge, aux centrales électriques et aux laboratoires de recherche.

Avantages produit

• Instrument polyvalent : échelles Brinell, Rockwell et Vickers avec commutation automatique.
• Chargement en boucle fermée entièrement automatisé pour réduire les erreurs opérateur.
• Écran tactile 8 pouces haute résolution pour réglage des paramètres, stockage des données, consultation de l’historique et calcul automatique des duretés.
• Interfaces de données multiples : imprimante intégrée, RS232 et USB pour impression locale et stockage externe.
• Système optique haute définition avec objectifs 2.5x/5x/10x et oculaire 15x, offrant un grossissement de 37.5× à 150× pour des mesures d’empreinte précises.

Spécifications détaillées
Forces Brinell : 15.625, 31.25, 62.5, 125, 187.5 kgf (153.2, 306.5, 612.9, 1226, 1839 N)
Forces Rockwell : 60, 100, 150, 15, 30, 45 kgf (588.4, 980.7, 1471, 147.1, 294.2, 441.3 N)
Forces Vickers : 5, 10, 20, 30, 50, 100 kgf (49.03, 98.07, 196.1, 294.2, 490.3, 980.7 N)
Échelles Brinell : HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25, HBW2.5/15.625
Échelles Rockwell : HRA, HRBW, HRC, HRD, HRFW, HRGW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW
Échelles Vickers : HV5, HV10, HV20, HV30, HV50, HV100
Plages de mesure : Brinell 8–653 HBW ; Rockwell diverses plages selon échelles ; Vickers 5–2990 HV
Types de pénétrateurs : billes carbure Φ1.588 mm, Φ2.5 mm, Φ5 mm ; pénétrateur Rockwell diamant ; pénétrateur Vickers diamant
Grossissement : 37.5×, 75×, 150× (objectifs 2.5x/5x/10x + oculaire 15x)
Affichage de la dureté : écran tactile avec calcul automatique des valeurs
Temps de maintien : 1–60 s
Hauteur maximale d’échantillon : Rockwell 330 mm ; Brinell/Vickers 285 mm
Distance centre pénétrateur → paroi machine : 200 mm
Alimentation : AC 220V/50Hz
Poids de l’unité : 100 kg
Dimensions extérieures (L×l×H) : 570×270×900 mm

Configuration de base

• 1. Unité principale — Testeur de dureté HBRV-187.5S (Taiwan) ×1
• 2. Support de microscope (avec éclairage) ×1
• 3. Boîte d’accessoires (n°1) — table d’essai coulissante ×1
• 4. Petite table d’essai plate ×1
• 5. Objectifs 2.5x, 5x, 10x — 1 de chaque
• 6. Éclairage extérieur ×1
• 7. Tournevis cruciforme 5x75 ×1
• 8. Tournevis plat 3x75 ×1
• 9. Câble de communication RS232 ×1
• 10. Cordon d’alimentation ×1
• 11. Niveau à bulle ×1
• 12. Boîte d’accessoires (n°2) — oculaire micrométrique numérique ×1
• 13. Pénétrateur Vickers diamant ×1
• 14. Pénétrateur Rockwell diamant ×1
• 15. Bille carbure Φ1.5875 mm ×1
• 16. Billes carbure Φ2.5, Φ5 — 1 de chaque
• 17. Bille acier carbure Φ1.5875 mm ×2 (pièces de rechange)
• 18. Bille acier carbure Φ2.5, Φ5 — 1 de chaque (pièces de rechange)
• 19. Bloc de dureté Rockwell standard 80–85 HRA ×1
• 20. Bloc de dureté Rockwell standard 85–100 HRBW ×1
• 21. Bloc de dureté Rockwell standard 60–70 HRC ×1
• 22. Bloc de dureté Rockwell standard 40–50 HRC ×1
• 23. Bloc de dureté Rockwell standard 20–30 HRC ×1
• 24. Bloc de dureté Vickers standard 400–500 HV30 ×1
• 25. Bloc de dureté Brinell standard 190–225 HBW2.5/187.5 ×1
• 26. Bloc Rockwell de surface 89–91 HR15N ×1
• 27. Bloc Rockwell de surface 42–54 HR30N ×1
• 28. Bloc Rockwell de surface 74–80 HR30N ×1
• 29. Bloc Rockwell de surface 70–82 HR30TW ×1
• 30. Clé hexagonale 3 mm ×1
• 31. Papier pour imprimante ×1
• 32. Fusible 2A ×2 (pièces de rechange)
• 33. Grande table d’essai plate ×1
• 34. Table d’essai en V ×1
• 35. Housse anti‑poussière ×1
• 36. Certificat de conformité ×1
• 37. Manuel d’utilisation ×1
• 38. Liste de colisage ×1

Caractéristiques / spécifications techniques

• Modèle : HBRV-187.5S
• Marque : LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Méthodes de test prises en charge : Brinell, Rockwell, Vickers
• Forces Brinell : jusqu’à 187.5 kgf ; plage Brinell 8–653 HBW
• Forces et échelles Rockwell : multiple ; prise en charge des échelles HRA, HRBW, HRC, HRD, HRFW, HRGW et échelles Rockwell de surface
• Forces Vickers : 5–100 kgf ; plage Vickers 5–2990 HV
• Types de pénétrateurs : billes carbure (1.588/2.5/5 mm), pénétrateurs diamant Rockwell et Vickers
• Grossissement optique : 37.5×, 75×, 150× (objectifs 2.5x/5x/10x + oculaire 15x)
• Affichage et commande : écran tactile 8 pouces ; contrôle par microcontrôleur ; chargement électronique en boucle fermée
• Temps de maintien : 1–60 s
• Hauteur max échantillon : Rockwell 330 mm ; Brinell/Vickers 285 mm
• Alimentation : AC 220V/50Hz
• Poids (unité) : 100 kg
• Dimensions (L×l×H) : 570×270×900 mm
