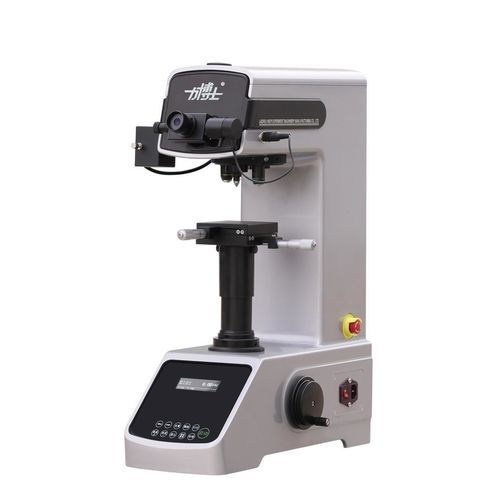

Duromètre Knoop/Vickers HV-5SPTA

micro Vickersde paillassepour plaque fine

Présentation du produit
Le HV-5SPTA est un duromètre Vickers micro optomécatronique intégrant un système de mesure optique haute puissance et une détection photoélectrique. Il permet le contrôle des micro-composants, des tôles fines, des feuilles métalliques, des revêtements électrodéposés, du verre, de la céramique et des couches traitées en surface (traitement par induction, cémentation). La mesure des empreintes se réalise manuellement via un oculaire micrométrique ; l'appareil assure le chargement, le maintien de charge et le déchargement automatiques et convient aux laboratoires et centres de recherche.

Caractéristiques principales

• Tourelle automatique et contrôle automatique de charge/maintien/décharge
• Mesure optique avec objectifs 10× (observation) et 40× (mesure) ; valeur de division 0,025 μm
• Échelles Vickers prises en charge : HV0.2–HV5 ; plage de dureté 5–3000 HV
• Forces d'essai : 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,3 N
• Précision de mesure : erreur de conversion de dureté d'environ 3–5 % HV
• Temps de maintien réglable : 1–60 s
• Interfaces et options : imprimante intégrée, RS232, Ethernet, USB, Bluetooth ; export de données et intégration avec logiciel/MES

Spécifications détaillées
Échelles Vickers : HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Forces d'essai (N) : 1,961 ; 2,942 ; 4,903 ; 9,807 ; 19,61 ; 24,52 ; 29,42 ; 49,3
Système optique : objectifs 10× (observation) et 40× (mesure) ; division 0,025 μm ; grossissement total 100× (obs) / 400× (mesure)
Contrôle de charge : chargement automatique, maintien et déchargement
Lecture de la dureté : mesure microscopique via oculaire micrométrique ; erreur de conversion 3–5 % HV
Temps de maintien : réglable 1–60 s
Hauteur maximale de l'échantillon : 200 mm (avec capot de protection retiré ; dégagement standard 110 mm)
Distance du centre de l'empreinte à la paroi de la machine : 130 mm
Modes d'essai : HV / HK
Plage de valeurs de dureté : 5–3000 HV
Dimensions extérieures (L×P×H) : 500 × 330 × 660 mm
Masse nette : 55 kg
Table XY : 100 × 100 mm, course 25 × 25 mm, résolution 0,01 mm
Alimentation : AC 220 V / 50 Hz
Tourelle : tourelle automatique
Source lumineuse : 12 V / 20 W
Options spéciales : imprimante intégrée, alarme de zone

Configuration principale

• Indenteur Vickers : 1 pièce
• Table croisée XY : 1 jeu
• Objectifs : 20× et 40× (un de chaque selon fourniture)
• Oculaire micrométrique numérique 10× : 1 pièce
• Blocs étalons Vickers : 700–800 HV1 et 400–600 HV5 (fournis)

Caractéristiques techniques

• Modèle : HV-5SPTA (série comprenant HV-5/10/30/50TPTA)
• Méthode de mesure : mesure optique micro-Vickers avec détection photoélectrique
• Matériaux applicables : micro-composants, tôles fines, feuilles métalliques, revêtements électrodéposés, verre, céramique, couches durcies en surface
• Échelles Vickers : HV0.2–HV5
• Précision de mesure : erreur de conversion environ 3–5 % HV
• Chargement : charge/maintien/décharge automatiques
• Mesure de l'empreinte : manuelle via oculaire micrométrique 10×
• Table XY : 100 × 100 mm, course 25 × 25 mm, résolution 0,01 mm
• Alimentation : AC 220 V, 50 Hz ; éclairage : 12 V / 20 W
• Dimensions et poids : 500 × 330 × 660 mm, 55 kg
• Options : imprimante intégrée, RS232/Ethernet/USB/Bluetooth, alarme de zone
