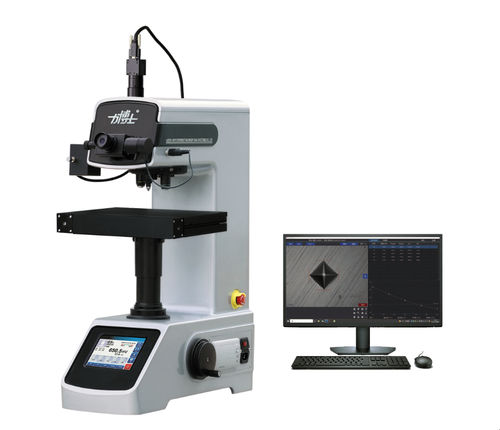

Duromètre micro Vickers QHV series

de paillassepour plaque finepour verre

Présentation du produit
La série QHV-5/10/30/50TPTA est un durimètre Vickers numérique entièrement automatique intégrant systèmes mécaniques, optiques et informatiques. Il réalise le chargement/maintien/déchargement automatique, prend en charge des interfaces réseau (Ethernet, Bluetooth, RS232) et assure l'enregistrement des données et la traçabilité. Destiné aux couches durcies fines et aux pièces de petite/précision : microcomposants, fines tôles, feuilles métalliques, fils, revêtements électrodéposés, couches nitrurées, ainsi que matériaux non métalliques (verre, bijoux, céramique).

Spécifications détaillées (par modèle)
QHV-5TPTA — Forces d'essai (N) : 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 ; (kgf) : 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 ; Échelles : HV0.2–HV5
QHV-10TPTA — Forces d'essai (N) : 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 ; (kgf) : 0,3–10 ; Échelles : HV0.3–HV10
QHV-30TPTA — Forces d'essai (N) : 4.903–294.2 ; (kgf) : 0,5–30 ; Échelles : HV0.5–HV30
QHV-50TPTA — Forces d'essai (N) : 9.807–490.3 ; (kgf) : 1–50 ; Échelles : HV1–HV50

Paramètres et fonctions généraux
Sélection de la force d'essai : via l'écran tactile
Application de la force : automatique (chargement/maintien/déchargement)
Temps de maintien : réglable 0–99 s
Plage de dureté : QHV-5TPTA : 8–3000 HV ; QHV-10/30/50TPTA : 5–3000 HV
Hauteur maximale d'échantillon : 110 mm (200 mm sans manchon d'extension)
Distance du centre du pénétrateur à la paroi : 130 mm

Système optique
Objectifs : QHV-5TPTA — 20× (observation), 40× (mesure) ; QHV-10TPTA — 10×/40× ; QHV-30/50TPTA — 10×/40×
Oculaire : 10×
Exemples de grossissement total : QHV-5TPTA — 200× (obs), 400× (mes) ; autres : 100×/400×
Résolution de mesure : QHV-5/10 — 0,025 μm ; QHV-30/50 — 0,125 μm ou 0,0625 μm

Plateau d'essai et mouvement
Levage du plateau : manuel / électrique (contrôle logiciel)
Table XY — 100 × 100 mm ; course 25 × 25 mm ; résolution 0,01 mm
Stage automatique — 312 × 225 mm ; course X 110 mm ; Y 90 mm

Paramètres électriques et mécaniques
Source lumineuse : 12 V / 20 W
Alimentation : 220 V 50 Hz
Dimensions (L × l × H) : 500 × 330 × 660 mm
Poids : 55 kg

Avantages produit

• Chargement, maintien et déchargement automatisés pour des cycles de test cohérents et une intervention opérateur réduite.
• Écran tactile HD avec interface multilingue et démarrage du test en une touche pour une prise en main rapide.
• Commutation automatique des objectifs et des pénétrateurs pour réduire les erreurs manuelles et augmenter le débit.
• Valeurs Vickers affichées numériquement avec grande précision et bonne répétabilité, conformes aux normes nationales et ISO.
• Enregistrement des données, analyses statistiques, impression et téléversement pour la traçabilité qualité et l'audit.

Caractéristiques / spécifications techniques

• Série / modèle : QHV-5/10/30/50TPTA
• Échantillons applicables : microcomposants, fines tôles, feuilles, fils, revêtements électrodéposés, couches nitrurées, verre, bijoux, céramique
• Plage de force d'essai : 0,2 kgf à 50 kgf (selon modèle)
• Plage de dureté : 5–3000 HV (selon modèle)
• Grossissement optique : objectifs d'observation et de mesure (10×/20×, 40× pour la mesure)
• Résolution de mesure : jusqu'à 0,025 μm (selon modèle)
• Hauteur max d'échantillon : 110 mm (extensible à 200 mm)
• Interfaces : Ethernet, Bluetooth, RS232
• Alimentation / source lumineuse / dimensions / poids : 220 V 50 Hz ; 12 V/20 W ; 500 × 330 × 660 mm ; 55 kg
