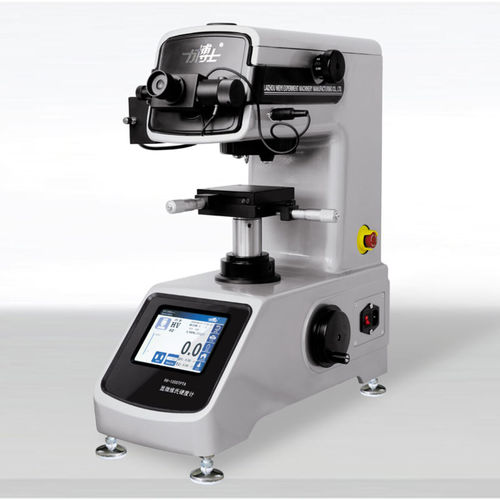

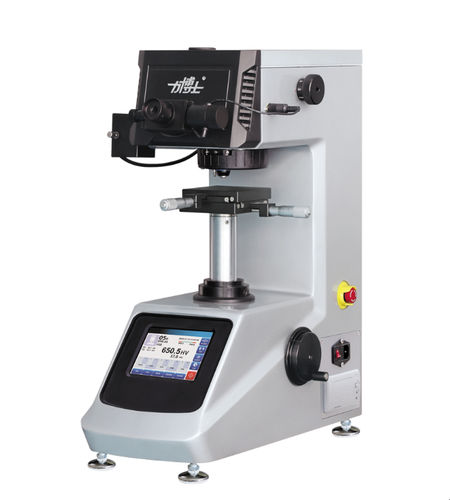

Duromètre Vickers HV-1000TPTA

de paillassepour plaque finepour verre

Présentation
Ce durimètre micro‑Vickers (modèle HV-1000TPTA) est conçu selon GB/T 4340.2-2012, ISO 6507-2 et les normes ASTM référencées. Il intègre des technologies mécaniques, optiques et informatiques avec commutation automatique des objectifs et des pénétrateurs, saisie numérique des longueurs de diagonale mesurées, calcul automatique de la dureté, stockage, affichage et impression. Il convient pour les essais de dureté Vickers ou Knoop sur petites pièces métalliques, sections fines, feuilles métalliques, couches de surface traitées ou revêtues (cémentation, plaquage, nitruration, cémentation, cyanuration) et sur matériaux non métalliques (bijouterie, céramique, verre) nécessitant de faibles forces d'essai. L'appareil offre une haute précision de mesure, un haut niveau d'automatisation et des empreintes très petites ; il peut également servir de microscope métallographique et, équipé d'une caméra CCD et d'un logiciel d'imagerie, de durimètre micro‑Vickers à traitement d'image et transmission réseau.

Caractéristiques détaillées

• Modèle : HV-1000TPTA
• Échelles Vickers : HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• Forces d'essai : 0,098; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,904; 9,807 N (10, 25, 50, 100, 200, 300, 500, 1000 gf)
• Sélection de la force : molette manuelle ; force sélectionnée affichée à l'écran
• Contrôle de charge : automatique (montée / maintien / descente)
• Tourelle automatique : commutation automatique des objectifs et pénétrateurs
• Temps de maintien : réglable 1–60 s (incréments de 5 s)
• Modes d'essai : HV / HK
• Plage de dureté : 5–3000 HV (également via saisie micrométrique)
• Hauteur maximale d'échantillon : 110 mm (distance du centre de l'empreinte à la paroi de la machine)
• Mesure optique : objectifs 10× (observation) et 40× (mesure) ; sensibilité 0,25 μm ; grossissements 100×/400× ; plage de mesure 0–200 μm
• Table XY : 100 × 100 mm ; course 25 × 25 mm ; résolution 0,01 mm
• Source lumineuse : 12V / 20W, gradation PWM
• Économie d'énergie : veille automatique après 5 minutes d'inactivité
• Alimentation : 220V 50Hz ; consommation 100W
• Dimensions / poids : 525 × 330 × 620 mm ; 36 kg
• Configuration spéciale : imprimante embarquée ; alarme de zone
• Normes : GB/T 4340.2, ISO 6507, ASTM (références fabricant ex. ASTM E92, ASTM E384)

Configuration de base (accessoires fournis)

• Unité principale : durimètre Vickers — Modèle HV-1000TPTA — Origine : Taiwan — Qté : 1
• Pénétrateur Vickers — Qté : 1
• Objectifs : 10× et 40× — 1 chacun
• Boîte d'accessoires avec oculaire micromètre numérique 10× — Qté : 1
• Table d'essai à coordonnées croisées — Qté : 1
• Vis de nivellement M10×25 — Qté : 4
• Niveau à bulle — Qté : 1
• Clés Allen 2,5 mm et 3 mm — 1 chacune
• Tournevis Phillips 5×75 et tournevis plat 5×75 — 1 chacun
• Blocs d'étalonnage Vickers : 700–800 HV1 (1) ; 400–600 HV0.2 (1)
• Housse anti‑poussière — Qté : 1
• Fusible 2A — Qté : 2 (pièces de rechange)
• Ampoule halogène 12V/20W — Qté : 1 (réserve)
• Cordon d'alimentation — Qté : 1
• Table pour lames fines, pinces à bec plat, support pour fils fins — 1 chacun
• Vis à tête cylindrique fraisée M5×12 (inox) — Qté : 4
• Grand porte‑V en V, petit porte‑V en V — 1 chacun
• Certificat de conformité, manuel d'instructions, liste de colisage — 1 chacun

Accessoires optionnels
Blocs d'étalonnage, système CCD d'imagerie et logiciel (optionnel)

Remarques
Connecté à un ordinateur avec caméra CCD et logiciel adapté, l'appareil devient un système de microdureté à traitement d'image capable d'acquérir, traiter et transmettre images et résultats via réseau. Convient aux petits échantillons, feuilles fines, couches revêtues ou durcies en surface et matériaux non métalliques nécessitant des empreintes très faibles.
