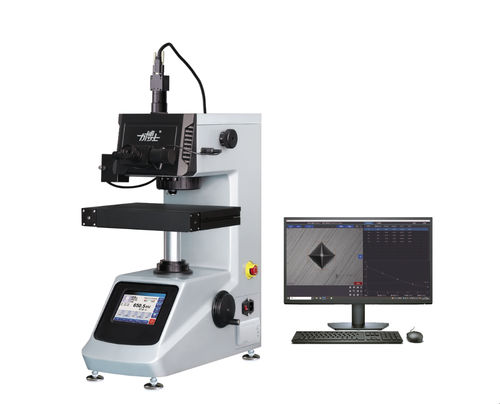

Duromètre Knoop/Vickers BHV-1000TPTA

micro Vickersde paillassepour plaque fine

Présentation du produit
Le duromètre micro Vickers avec traitement d'image (modèle BHV-1000TPTA) intègre mécanique, optique et informatique. Il permet la commutation automatique des objectifs et du porte-empreintes, la saisie automatique des longueurs de diagonale mesurées et l'automatisation complète du calcul de dureté, du stockage des données, de l'affichage, de l'impression et de la conversion des valeurs de dureté. Il est conçu pour mesurer la dureté Vickers ou Knoop de petites pièces métalliques, de fines sections, de feuilles métalliques, de couches de cémentation, de revêtements électrodéposés, de couches nitrurées/cribonnées/cyanurées ainsi que des matériaux non métalliques (bijoux, céramique, verre). L'instrument offre une grande précision de mesure, une excellente répétabilité, des empreintes extrêmement petites et un contrôle non destructif des échantillons.

Fonctions principales

• Commutation automatisée des objectifs et du porte-empreintes pour des cycles d'essai reproductibles.
• Chargement/maintien/déchargement automatiques avec mesure d'empreinte assistée par ordinateur pour lecture de dureté automatique.
• Table XY motorisée haute précision permettant des trajectoires d'empreinte personnalisées et des séquences d'essais programmables.
• Calcul automatique de la profondeur de couche cémentée et génération de rapports électroniques ; transmission réseau des résultats et des images possible.

Avantages produit

• Opération intégrée par logiciel avec commandes souris pour une prise en main rapide.
• Faisceau de câblage intégré plug-and-play pour une installation simplifiée.
• Réglage électrique de la position de la table via logiciel pour un nivellement précis.
• Passage image/vidéo avec mise au point en temps réel sans interruption.
• Balayage panoramique pour créer une vue d'ensemble de la surface de l'échantillon et localiser rapidement les points de test.
• Correction de surface en un clic avec six options de correction pour réduire les erreurs sur surfaces non planes.
• Analyse multidimensionnelle des données : trois méthodes de conversion de dureté, courbes de résultats en temps réel et analyses statistiques.
• Rapports personnalisables et reconstitution du processus d'essai avec images d'empreinte associées.
• Possibilité de programme d'essai personnalisé : définir type d'essai, paramètres et analyses de données.
• Mesure précise par règle et enregistrement des données en temps réel dans les rapports.

Spécifications détaillées (lignes de tableau)
BHV-1000TPTA Duromètre micro Vickers semi-automatique
Échelles Vickers : HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Forces d'essai : 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N) ; 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Sélection de la force : par manivelle de sélection ; force affichée à l'écran
Contrôle de charge : automatique (chargement/maintien/déchargement)
Tourelle (changement d'objectif et d'empreinte) : automatique
Lecture de dureté : l'ordinateur affiche l'image de l'empreinte et effectue la mesure automatique
Temps de maintien : réglable de 0 à 99 s
Mode d'essai : HV / HK (Vickers / Knoop)
Plage de dureté : 5–3000 HV
Hauteur maximale de l'échantillon : 105 mm
Distance centre-empreinte / paroi de la machine : 110 mm
Système optique : objectifs 10× (observation) et 40× (mesure) ; grossissement 100×/400× ; plage 0–200 μm ; division 0,025 μm
Table XY : dimensions 100 × 100 mm ; course 25 × 25 mm ; résolution 0,01 mm
Table automatique : dimensions 312 × 225 mm ; course X 110 mm ; course Y 90 mm
Commande de déplacement de la table : manuelle, électrique et par ordinateur (X/Y)
Source lumineuse : 12V / 20W ; gradation PWM
Mode économie d'énergie : mise en veille programmable
Alimentation : 220V 50Hz
Dimensions (L×l×H) : 525 × 330 × 620 mm
Poids : 36 kg
Normes : GB/T 4340.2 ; ISO 6507 ; ASTM E92

Configuration de base

• Unité principale : duromètre Vickers (1)
• Empreinte Vickers (1)
• Objectifs : 10× et 40× (1 de chaque)
• Oculaire micrométrique numérique 10×
• Table XY à coordonnées croisées
• Vis de réglage de nivellement (M10x25) ×4
• Niveau à bulle (1)
• Clés Allen 2,5 mm et 3 mm et tournevis cruciforme/plat
• Blocs d'étalonnage Vickers : 700–800 HV1 (1), 400–600 HV0.2 (1)
• Housse anti-poussière (1)
• Fusible 2A (pièces de rechange)
• Ampoule halogène 12V/20W (rechange)
• Cordon d'alimentation (1)
• Plateau pour fines sections (1)
• Pince à bec plat (1)
• Support pour fils fins (1)
• Vis cylindriques fraisées M5x12 (4, inox)
• Grand et petit blocs en V (1 chacun)
• Certificat de conformité, manuel d'instructions et liste de colisage (1 chacun)
• Plateforme automatique Vickers (jeu)
• Ordinateur (jeu)
• Système de mesure de dureté Vickers (jeu)

Caractéristiques techniques

• Modèle : BHV-1000TPTA
• Types de mesure : Vickers et Knoop
• Forces d'essai : 10–1000 gf (échelons multiples) / valeurs correspondantes en N
• Plage de dureté : 5–3000 HV
• Grossissement optique : observation 100× ; mesure 400×
• Résolution de mesure : division optique 0,025 μm ; résolution XY 0,01 mm
• Clearance échantillon : hauteur maxi 105 mm ; distance centre-empreinte 110 mm
• Automatisation : contrôle de charge automatique, commutation de tourelle, mesure d'image automatique et génération de rapports
• Alimentation : 220V 50Hz
• Normes : GB/T 4340.2, ISO 6507, ASTM E92
