Collecteur tournant pour réseaux de télécommunication

pour antenne radarpour banc d'essaid'aluminium

Description courte

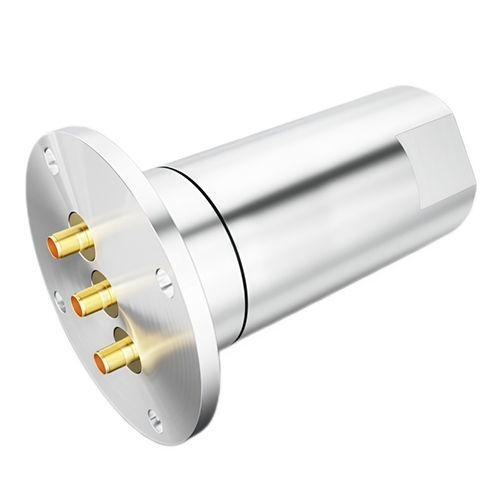

Plateforme d'anneau collecteur moyenne fréquence (nom commercial : Ingiant Medium Frequency Slip-Ring) offrant trois voies RF 50Ω indépendantes pour 1–5,25 GHz. Configuration standard : connecteurs SMA-F, puissance moyenne 10 W par voie, perte d'insertion ≤1,2 dB, isolation ≥50 dB, stabilité de phase ±2° à ±4°. Plage d'utilisation : -40°C à +70°C ; IP51 ; durée de vie minimale 5 millions de révolutions à 30 tr/min.

Aperçu produit
L'anneau collecteur préserve l'intégrité RF (perte d'insertion, VSWR, isolation, phase) pendant une rotation continue à 360°, évitant l'entortillement des câbles et permettant des interfaces RF rotatives fiables pour platines d'antenne, radars, bancs d'essai et autres systèmes micro-ondes rotatifs.

Tableau des paramètres

• Voies : 3 voies indépendantes 50Ω (standard)
• Type de connecteur (standard) : SMA-F (50Ω)
• Plage de fréquence (standard) : 1 – 5,25 GHz
• Puissance moyenne (par voie, max) : 10 W CW
• VSWR (max) : CH1 1,5 ; CH2/CH3 1,6
• Variation VSWR (max) : CH1 0,1 dB ; CH2/CH3 0,2 dB
• Perte d'insertion (max) : CH1 1,0 dB ; CH2/CH3 1,2 dB
• Variation perte d'insertion (max) : CH1 0,3 dB ; CH2 0,15 dB ; CH3 0,3 dB
• Isolation (min) : ≥50 dB entre voies
• Stabilité de phase (max) : ±2° à ±4° selon la voie

Paramètres mécaniques et environnementaux

• Vitesse de rotation maximale : 30 tr/min (standard)
• Durée de vie (min) : 5 000 000 révolutions
• Couple maximal : 0,6 N·m à température ambiante
• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -50°C à +85°C
• Humidité relative (max) : 95%
• Indice de protection : IP51 (IP supérieure sur demande)
• Matériau du boîtier : Alliage d'aluminium avec oxydation conductrice

Interprétation technique des paramètres clés

• Plage de fréquence : Couvre L‑band, S‑band et bas C‑band ; la plateforme peut être conçue jusqu'à DC–18/26,5/40 GHz.
• Puissance : 10 W CW par voie en charge adaptée ; puissances supérieures possibles par conception thermique.
• Stabilité d'impédance : Faible VSWR et faible variation en rotation indiquent des contacts RF et des tolérances mécaniques de précision.
• Stabilité d'amplitude : Faible perte d'insertion et variation limitée essentielles pour les systèmes sensibles en amplitude.
• Isolation : ≥50 dB minimise les fuites entre voies et l'intermodulation en environnement multi‑porteuse.
• Stabilité de phase : ±2°–±4° adaptée aux systèmes cohérents (réseaux phasés, interférométrie, SAR) nécessitant roulements et surfaces de contact de haute précision.

Applications typiques

• Systèmes radar au sol (émission/réception et boucles d'étalonnage)
• Platines d'antennes de télécommunications satellitaires en suivi continu
• Bancs d'essai de guerre électronique et simulateurs de menaces rotatifs
• Équipements médicaux micro-ondes avec têtes rotatives
• Chauffage industriel micro-ondes avec alimentation rotative continue
• Plateaux d'essai et de mesure pour caractérisation de diagrammes d'antenne

Capacités de personnalisation non standard

• Nombre de voies : 1 à 8+ (diamètre augmenté si nécessaire)
• Plages de fréquence : DC–18 GHz, DC–26,5 GHz, DC–40 GHz ou bandes sur mesure
• Options de connecteurs : N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA, etc.
• Puissances : 50 W, 100 W, 200 W (avec conception thermique adaptée)
• Vitesse de rotation : jusqu'à 300 tr/min avec roulements de précision
• Protection environnementale : IP65/IP67, brouillard salin, résistance fongique
• Matériaux et finitions : acier inoxydable, laiton, alliages cuivreux ; nickel/argent/or plaqué
• Fixation : motifs de perçage sur mesure, diamètres pilotes, dispositifs anti‑rotation
• Suivi de phase : appariement de phase en fonction de la rotation entre unités

Assurance qualité et tests rigoureux

• Vérification RF à 100 % : VSWR, perte d'insertion et isolation mesurés sur l'ensemble de la plage, en statique et en rotation.
• Enregistrement de la stabilité de phase sur rotations continues à la vitesse nominale.
• Tests mécaniques : couple aux extrêmes de température, excentricité au niveau de l'interface tournante, essais d'endurance d'échantillons pour valider la longévité minimale.
• Screening environnemental : cycles thermiques, humidité élevée et vibrations selon normes applicables.

Caractéristiques techniques

• Brand: Ingiant
• Nom commercial : Ingiant Medium Frequency Slip-Ring
• Plage de fréquence : 1–5,25 GHz (standard)
• Voies : 3 voies indépendantes 50Ω
• Type de connecteur (standard) : SMA-F (50Ω)
• Puissance moyenne par voie : 10 W
• VSWR (max) : CH1 1,5 ; CH2/CH3 1,6
• Perte d'insertion (max) : CH1 1,0 dB ; CH2/CH3 1,2 dB
• Isolation (min) : 50 dB
• Stabilité de phase : ±2° à ±4° selon la voie
• Vitesse de rotation maximale : 30 tr/min (vitesse supérieure sur demande)
• Durée de vie (min) : 5 000 000 révolutions
• Couple maximal : 0,6 N·m à température ambiante
• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -50°C à +85°C
• Humidité relative (max) : 95%
• Indice de protection : IP51 (personnalisable)
• Matériau du boîtier : alliage d'aluminium avec oxydation conductrice
