Collecteur tournant pour l'industrie aéronautique HS-1RJ-006

marinpour antenne radarrobuste

Courte description

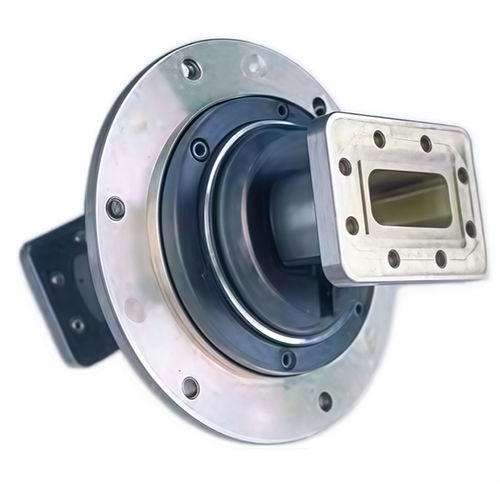

Ce joint rotatif RF monovoie pour guide d'ondes WR187/G couvre 5,4–5,9 GHz et est conçu pour la transmission RF haute puissance sur plates-formes rotatives, notamment en aéronautique et radar. Il accepte 1,1 MW en crête et 4 kW en moyenne, tout en maintenant un faible VSWR et une faible atténuation, avec une durée de vie mécanique de 6×10⁶ révolutions et une protection IP65.

Modèle
HS-1RJ-006

Caractéristiques

• Performance RF de précision pour la bande C 5,4–5,9 GHz : VSWR ≤1,2 et perte d'insertion ≤0,2 dB pour limiter les réflexions et préserver l'intégrité du signal.
• Gestion de puissance élevée : 1,1 MW en crête et 4 kW en moyenne pour des systèmes d'émission exigeants.
• Longue durée mécanique : conçu pour 6×10⁶ révolutions avec roulements de précision et construction robuste pour un fonctionnement continu.
• Protection environnementale : indice IP65 et plage de fonctionnement 0 °C à +55 °C.
• Spécifications mécaniques : conception monovoie WR187/G ; vitesse maximale de rotation 10 RPM.

Spécifications techniques (tableau)
Paramètre — Spécification
Plage de fréquences — 5,4–5,9 GHz
Taille du guide d'ondes — WR187/G
Canaux — Monovoie
Puissance crête — 1,1 MW
Puissance moyenne — 4 kW
VSWR — ≤1,2
Perte d'insertion — ≤0,2 dB
Vitesse max de rotation — 10 RPM
Durée de vie — 6×10⁶ révolutions
Protection — IP65
Température de fonctionnement — 0 °C à +55 °C

Applications

• Systèmes radar (aéronef, sol, naval)
• Antennes de communication par satellite
• Équipements RF industriels haute puissance
• Plateformes de communication rotatives
• Systèmes RF militaires et aérospatiaux

Avantages pour l'acheteur

• Réduit les pertes et la distorsion du signal dans les liaisons RF rotatives
• Assure des performances fiables en transmission haute puissance
• Minimise la maintenance grâce à une durée de vie prolongée
• Garantit un fonctionnement stable en environnements poussiéreux et humides (IP65)
• Facilite l'intégration dans les systèmes à guide d'ondes WR187

Caractéristiques techniques

• Plage de fréquences : 5,4–5,9 GHz
• Taille du guide d'ondes : WR187/G
• Canaux : Monovoie
• Puissance crête : 1,1 MW
• Puissance moyenne : 4 kW
• VSWR : ≤1,2
• Perte d'insertion : ≤0,2 dB
• Vitesse max de rotation : 10 RPM
• Durée de vie : 6×10⁶ révolutions
• Protection : IP65
• Température de fonctionnement : 0 °C à +55 °C
