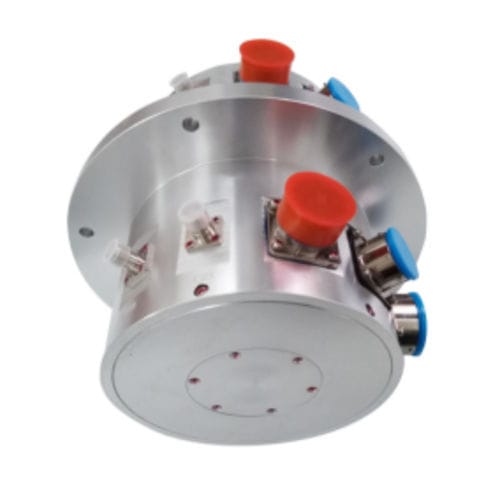

Collecteur tournant pour l'industrie aéronautique DHS160-41-2S

pour équipement médicalde vidéosurveillance HDpour antenne radar

Description courte
Le joint tournant RF haute fréquence (collecteur tournant RF) est conçu pour des systèmes en rotation continue afin de transmettre des signaux haute fréquence et à grande vitesse de la partie fixe à la partie tournante. Il prend en charge des signaux analogiques et numériques haute vitesse sur la plage 500 MHz – 50 GHz. L'appareil présente une conception compacte, des performances stables, un blindage efficace et de faibles interférences. Adapté à l'intégration dans diverses applications industrielles et de communication. Cette série comprend des bagues collectrices purement HF et des bagues collectrices électriques hybrides HF.

Caractéristiques

• Plage de fréquences : 500 MHz – 50 GHz
• Conception compacte avec blindage efficace et faible interférence électromagnétique
• Transmission simultanée de signaux multiples (analogiques et numériques haute vitesse)
• Très faible perte d'insertion et fluctuations de transmission minimes
• Construction durable sans besoin de maintenance

Applications

• Antenne radar et systèmes radar
• Équipements de systèmes militaires
• Systèmes de vidéosurveillance réseau HD
• Systèmes de communication par satellite
• Appareils médicaux d'imagerie et de diagnostic
• Contrôle du trafic aérien et systèmes de défense antimissile

Spécifications techniques

• Modèle : DHS160-41-2S
• Nombre de circuits : 41
• Plage de fréquences : 500 MHz – 50 GHz
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : personnalisable
• Humidité de fonctionnement : <70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Niveau de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Tension d'isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Matériau du boîtier : Alliage d'aluminium
• Matériau des contacts électriques : Métal précieux
• Variation de résistance dynamique : ≤10 mΩ
• Spécification des fils : Fil flexible étamé multibrins isolé Teflon coloré
• Vitesse de rotation : 0 ~ 600 tr/min
• Longueur des fils : 500 mm + 20 mm
