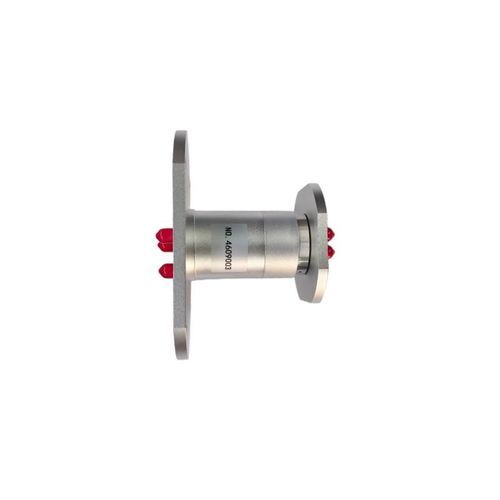

Collecteur tournant multivoie HS-04RJ-040

à radio fréquenceRFavec connecteur RF coaxial

Présentation du produit
Ce joint rotatif RF 4 canaux (bague collectrice hybride) est conçu pour transmettre quatre signaux haute fréquence indépendants ainsi que l'alimentation électrique à travers une interface rotative, assurant une intégrité de signal constante et une fiabilité mécanique pour les applications industrielles exigeantes et les antennes radar.

Description courte

• Modèle : HS-04RJ-040
• Canaux : 4 canaux (CH1–CH4)
• Interface : SMA-F (50 Ω)
• Fréquence : DC – 2,5 GHz
• Puissance : 200 W (crête) / 20 W @ 1 GHz (moyenne)
• Électrique : 2 A / 440 VAC/DC
• Protection & Durée de vie : IP51 / 5 000 000 révolutions
• Vitesse : 100 tr/min

Principaux avantages

• Transmission hybride : Intègre 4 canaux RF et des contacts électriques (courant nominal 2 A, tension max 440 VAC/DC) dans un seul boîtier compact pour la transmission conjointe RF et d'alimentation.
• Gestion de puissance élevée : Supporte jusqu'à 200 W en crête et 20 W en moyenne @ 1 GHz par canal.
• Performance RF supérieure : Faible ROS (max 1,3) et faible perte d'insertion (max 0,5 dB) pour réduire réflexions et distorsions.
• Construction robuste : Indice de protection IP51 ; isolation typique ~50 dB et faible variation de résistance de contact pour une isolation RF fiable.
• Durable et rapide : Conçu pour jusqu'à 100 tr/min avec une durée de vie minimale de 5 000 000 révolutions.
• Prêt pour environnements sévères : Fonctionne sur une large plage de températures avec une bonne tolérance à l'humidité.

Applications
Adapté aux radars de contrôle du trafic aérien, antennes tournantes, systèmes de communication satellite, tables d'essai micro-ondes et systèmes automatisés nécessitant une transmission RF et d'alimentation continue à 360°.

Personnalisation & Support
Options OEM/ODM disponibles pour des plages de fréquences personnalisées, connecteurs alternatifs (par ex. N-type, TNC, 2.92 mm), tailles de bride et configurations hybrides selon les besoins du système.

Caractéristiques / spécifications techniques

• Modèle : HS-04RJ-040
• Canaux : 4 (CH1–CH4)
• Interface RF : SMA-F, 50 Ω
• Plage de fréquences : DC – 2,5 GHz
• Puissance crête : 200 W par canal (crête)
• Puissance moyenne : 20 W par canal @ 1 GHz
• Contacts électriques : Courant nominal 2 A
• Tension de service max : 440 VAC/DC
• ROS : Max 1,3
• Perte d'insertion : Max 0,5 dB
• Isolation : ~50 dB
• Variation de résistance de contact : Max ~10 mΩ
• Indice de protection : IP51
• Vitesse de rotation : Jusqu'à 100 RPM
• Durée de vie : Minimum 5 000 000 révolutions
• Température de fonctionnement : -30 °C à +80 °C
• Humidité : Jusqu'à 85 % HR
