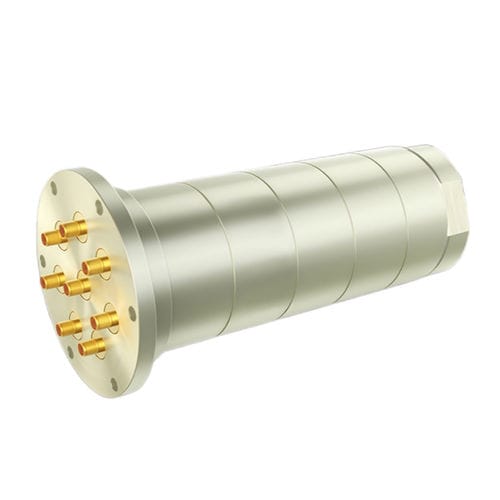

Collecteur tournant pour l'industrie aéronautique HS-8RJ-001

pour applications industriellespour table rotativepour antenne radar

Aperçu
Le HS-8RJ-001 est un anneau collecteur RF 8 canaux à connecteurs SMA-F conçu pour le transfert fiable de signaux haute fréquence sur systèmes rotatifs. Il offre une faible perte d'insertion, un VSWR maîtrisé et une isolation élevée entre canaux pour garantir l'intégrité RF dans les applications aéronautiques et radar. Puissance nominale 10 W, protection IP65 et durée de vie mécanique de 5 000 000 révolutions.

Principales caractéristiques

• Huit canaux RF avec interfaces SMA-F (50 Ω)
• Plages de fréquence : canaux 1–3 : 0 ~ 8 GHz ; canaux 4–8 : 0 ~ 6 GHz
• Faible perte d'insertion et VSWR optimisé pour minimiser la dégradation du signal
• Haute isolation entre canaux pour éviter les interférences
• Conception mécanique robuste : protection IP65, plage -40 °C à +65 °C, jusqu'à 5 000 000 révolutions

Applications typiques

• Systèmes aérospatiaux et télémétrie embarquée
• Antennes radar et de surveillance
• Plateformes rotatives et systèmes industriels nécessitant un transfert RF

Caractéristiques techniques

• Modèle : HS-8RJ-001
• Nombre de canaux : 8
• Type de connecteur : SMA-F (femelle), 50 Ω
• Plage de fréquences : Canal 1–3 : 0 ~ 8 GHz ; Canal 4–8 : 0 ~ 6 GHz
• Puissance nominale : 10 W (max)
• VSWR : ≤ 1,6
• Perte d'insertion : ≤ 1,5 dB
• Isolation : ≥ 70 dB
• Vitesse de rotation maximale : 60 tr/min
• Durée de vie mécanique : 5 000 000 révolutions
• Indice de protection : IP65
• Température de fonctionnement : -40 °C ~ +65 °C
