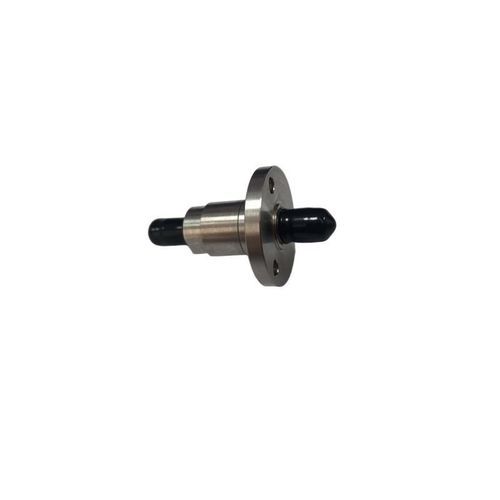

Collecteur tournant industriel HS-01RJ-18G

pour instrument de mesurepour antenne radaren acier inoxydable

Brève description

• Joint rotatif RF à canal unique (bague collectrice)
• Modèle : HS-01RJ-18G
• Canal : 1
• Interface : SMA-F (50Ω)
• Plage de fréquence : DC~18GHz
• Vitesse max : 300 tr/min
• Matériau : Acier inoxydable
• Indice de protection : IP41
• Durée de vie : ≥10 millions de révolutions

Présentation du produit
Ce joint rotatif RF à canal unique assure une transmission continue de signaux haute fréquence entre structures fixes et tournantes. Il dispose d'un faible encombrement au niveau de la bride et d'un boîtier en acier inoxydable conçu pour des systèmes d'antenne rotative et radars.

Principales caractéristiques et avantages

• Couverture large : DC–18GHz en impédance 50Ω.
• Puissance admissible par bande : 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Basses pertes et faible réflexion : VSWR ≤1,25 (max), perte d'insertion ≤0,3 dB (max).
• Compact et robuste : diamètre de bride 25,40 mm, construction en acier inoxydable ; indice IP41.
• Fonctionnement haute vitesse et longue durée de vie : jusqu'à 300 tr/min et ≥10 millions de révolutions.
• Large plage de températures : -40°C à +80°C ; conforme à la norme GJB150 pour humidité, vibration et choc.
• Interface SMA-F standard pour une intégration rapide.

Applications

• Systèmes radar et antennes rotatives
• Communications satellites et plateformes de pointage
• Bancs d'essais micro-ondes et équipements de mesure
• Automatisation industrielle nécessitant un transfert RF à 360°

Spécifications techniques
Paramètre : Spécification
Canal : 1
Interface : SMA-F (50Ω)
Plage de fréquence : DC~18GHz
Puissance moyenne : 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Max) : 1,25
Perte d'insertion (Max) : 0,3 dB
Vitesse max : 300 tr/min
Couple : ≤0,5 N·m
Durée de vie : ≥10 millions de révolutions
Matériau : Acier inoxydable
Indice de protection : IP41
Temp. de fonctionnement : -40°C ~ +80°C

Détails du modèle

• Modèle : HS-01RJ-18G
• Canaux : 1
• Interface : SMA-F, 50Ω
• Plage de fréquence : DC à 18 GHz
• Puissances : 100W (DC–2GHz) ; 50W (2–8GHz) ; 25W (8–15GHz) ; 20W (15–18GHz)
• VSWR max : 1,25
• Perte d'insertion max : 0,3 dB
• Vitesse max : 300 RPM
• Couple : ≤0,5 N·m
• Durée de vie : ≥10 millions de révolutions
• Boîtier : Acier inoxydable
• Indice de protection : IP41
• Température de fonctionnement : -40°C à +80°C
