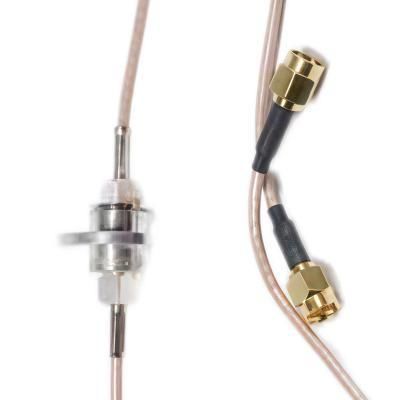

Collecteur tournant pour réseaux de télécommunication HS-02RJ-005pour instrument de mesurede vidéosurveillancepour antenne radar
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour antenne radar, pour instrument de mesure, pour réseaux de télécommunication, de vidéosurveillance
- Autre caractéristique
- multivoie, SMA, RF, avec connecteur RF coaxial
- Tension
48 V
- Courant primaire
0,5 A
- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 60 rpm
(377 rad.min-1)- Nombre de canaux
2 unit
Description
Brève description
Détails du produit
Caractéristiques / spécifications techniques
- Joint rotatif RF HS-02RJ-005 2 voies SMA-M
- Plage de fréquence DC–3,0 GHz, impédance nominale 50 Ω, puissance moyenne maximale 18 W
- Perte d'insertion maximale ≤2,4 dB, ROS maximal ≤1,35, vitesse de rotation maximale 60 tr/min, durée de vie minimale 250 000 révolutions
- Classe de protection IP51 ; température de fonctionnement −40°C à +85°C ; capacité de transport DC 0,5 A / 48 VDC ; adapté aux systèmes rotatifs haute fréquence
Détails du produit
- Conçu pour la transmission fiable des signaux RF dans des ensembles rotatifs et des intégrations à bagues collectrices
- Configuration double voie SMA-M offrant une bande DC–3,0 GHz avec interface 50 Ω standard
- Perte d'insertion faible et ROS maîtrisé, associées à une puissance admissible et une durée de vie mécanique longues pour un fonctionnement continu
- Cas d'utilisation typiques : sous-systèmes radar, antennes de communication sur plateformes rotatives, équipements de test et de mesure, systèmes de surveillance
Caractéristiques / spécifications techniques
- Modèle : HS-02RJ-005
- Voies : 2
- Type de connecteur : SMA-M
- Plage de fréquence : DC - 3,0 GHz
- Impédance : 50 Ω
- Puissance moyenne maximale : 18 W
- Perte d'insertion maximale : ≤ 2,4 dB
- ROS maximal : ≤ 1,35
- Vitesse de rotation maximale : 60 tr/min
- Durée de vie minimale : 250 000 révolutions
- Classe de protection : IP51
- Température de fonctionnement : -40°C ~ +85°C
- Capacité de transport DC : 0,5 A / 48 VDC
- Applications typiques : radar, systèmes de communication, équipements d'essai, systèmes de surveillance
