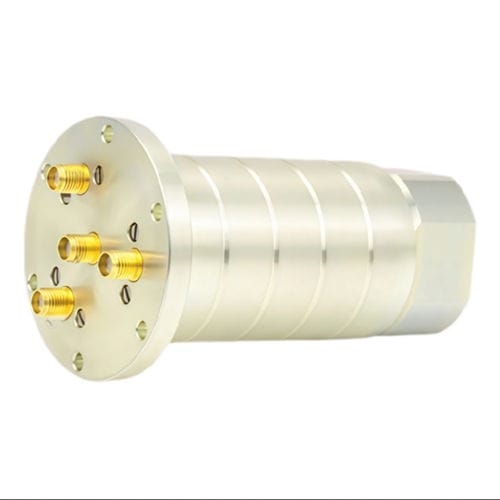

Collecteur tournant à faible couple HS-04RJ-001

multivoieavec connecteur RF coaxialSMA

Description courte
Ce joint rotatif RF 4 canaux (modèle HS-04RJ-001) assure la transmission entre éléments fixes et rotatifs via des connecteurs SMA femelle (50 Ω). Il couvre 0–4 GHz, supporte jusqu'à 50 W par canal et est conçu pour une longue durée de vie mécanique et une utilisation industrielle/outdoor avec protection IP65.

Caractéristiques principales

• 4 canaux RF indépendants : transmission simultanée de quatre signaux distincts 0–4 GHz.
• Large bande de fréquence : couverture 0–4 GHz.
• Hautes puissances admissibles : 50 W puissance d'entrée maximale par canal.
• Performances électriques élevées :
  • Perte d'insertion : ≤ 1 dB.
  • VSWR : ≤ 1.5.
  • Isolation entre canaux : 55 dB.
• Interface standard : connecteurs SMA femelle (50 Ω).
• Conception mécanique robuste :
  • Vitesse maximale : 60 RPM.
  • Durée de vie mécanique : 5,000,000 rotations.
  • Fonctionnement à faible couple.
  • Indice de protection : IP65.
• Large plage environnementale : température de fonctionnement -40°C à +65°C.

Spécifications de performance

• Nombre de canaux : 4
• Plage de fréquence : 0–4 GHz
• Impédance : 50 Ω
• Type de connecteur : SMA femelle
• Puissance par canal : 50 W (max)
• Perte d'insertion : ≤ 1 dB
• VSWR : ≤ 1.5
• Isolation entre canaux : 55 dB
• Vitesse de rotation maximale : 60 RPM
• Durée de vie mécanique : 5,000,000 rotations
• Indice de protection : IP65
• Température de fonctionnement : -40°C à +65°C

Avantages pour les acheteurs professionnels

• Réduit la dégradation du signal grâce à une faible perte d'insertion et un VSWR maîtrisé, adapté aux systèmes RF critiques.
• Évite les interférences via une forte isolation entre canaux, permettant des signaux indépendants multiples.
• Garantit une exploitation longue durée avec 5,000,000 rotations et protection IP65 pour les installations industrielles et extérieures.
• Facilite l'intégration grâce aux connecteurs SMA femelle standards et à un encombrement mécanique compact.
• Fonctionne dans des températures extrêmes pour environnements exigeants.

Applications typiques

• Systèmes radar (contrôle aérien, naval, sol)
• Antennes de communication satellite (SATCOM)
• Équipements de test et mesure RF
• Automatisation industrielle et machines rotatives
• Systèmes de télécommunication
• Plateformes militaires et aérospatiales

Caractéristiques techniques

• Modèle : HS-04RJ-001
• Nombre de canaux : 4
• Plage de fréquence : 0–4 GHz
• Impédance : 50 Ω
• Type de connecteur : SMA femelle
• Puissance par canal : 50 W (max)
• Perte d'insertion : ≤ 1 dB
• VSWR : ≤ 1.5
• Isolation entre canaux : 55 dB
• Vitesse de rotation maximale : 60 RPM
• Durée de vie mécanique : 5,000,000 rotations
• Indice de protection : IP65
• Température de fonctionnement : -40°C à +65°C
