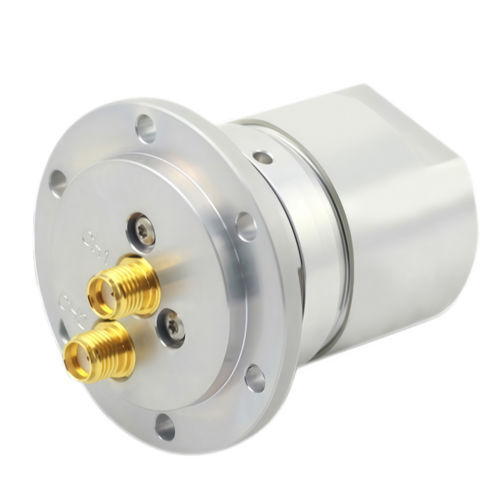

Collecteur tournant pour réseaux de télécommunication HS-02RJ-004

pour l'industrie aéronautiqueindustrielpour instrument de mesure

Courte description
Ce joint rotatif RF 2 canaux dispose d'interfaces SMA-F (50 Ω) et couvre DC–4,5 GHz. Il prend en charge 1 kW de puissance crête, 50 W en moyenne @1 GHz, faible perte d'insertion, isolation de 60 dB et VSWR optimisé. Indice IP51, fonctionnement -40°C à +70°C, vitesse max 50 RPM et durée de vie 5,000,000 révolutions pour applications industrielles exigeantes.

Présentation du produit
Joint rotatif RF double canal haute performance
Ce joint rotatif RF double canal est conçu pour assurer une transmission RF continue et à faibles pertes entre éléments fixes et tournants. Ses contacts de précision et ses canaux isolés réduisent les interférences croisées et maintiennent l'intégrité du signal sous rotation prolongée, adapté aux systèmes professionnels radar, communications et bancs d'essai.

Caractéristiques clés et avantages

• Conception 2 canaux : Transmission simultanée de deux signaux RF indépendants avec 60 dB d'isolation pour éviter les interférences croisées.
• Capacité haute puissance : 1 kW en crête et 50 W en moyenne @1 GHz pour émetteurs haute puissance et équipements radar.
• Performances électriques supérieures : Très faible perte d'insertion et VSWR optimisé pour minimiser les réflexions et préserver la qualité du signal.
• Construction robuste et durable : Boîtier en alliage d'aluminium avec traitement d'oxydation conductrice, faible couple de fonctionnement et durée de vie 5,000,000 révolutions.
• Adaptabilité environnementale : Plage de fonctionnement -40°C à +70°C, protection IP51 et vitesse de rotation jusqu'à 50 RPM pour installations intérieures/ extérieures.

Spécifications techniques

• Modèle : HS-02RJ-004
• Marque : Ingiant
• Nombre de canaux : 2 (indépendants, isolés)
• Plage de fréquence : DC à 4,5 GHz
• Impédance : 50 Ω
• Type de connecteur : SMA-Femelle (SMA-F)
• Puissance crête : 1 kW
• Puissance moyenne : 50 W @ 1 GHz
• Isolation des canaux : 60 dB
• Vitesse de rotation maximale : 50 RPM
• Durée de vie : 5,000,000 révolutions
• Température de fonctionnement : -40°C à +70°C
• Indice de protection : IP51
• Matériau du boîtier : Alliage d'aluminium avec traitement d'oxydation conductrice

Applications typiques

• Systèmes radar : plateaux d'antenne et scanners pour la défense, le contrôle aérien et la surveillance météorologique.
• Systèmes de communication RF : émetteurs haute puissance, terminaux satellites et réseaux de communication militaires.
• Automatisation industrielle : tables rotatives, articulations robotiques et bancs d'essai rotatifs.
• Militaire & aérospatial : plateformes de surveillance et installations radar embarquées nécessitant une haute fiabilité.
• Essais & mesures : montages de test RF de précision nécessitant une transmission stable en rotation.

Comment ce produit améliore votre travail
Ce joint rotatif évite la dégradation du signal et les interférences dans les systèmes en rotation grâce à sa forte isolation et sa faible perte, réduisant maintenance et temps d'arrêt. Sa conception durable et sa longue durée de vie diminuent le coût total d'exploitation et garantissent une transmission RF fiable dans les applications industrielles et de défense critiques.
