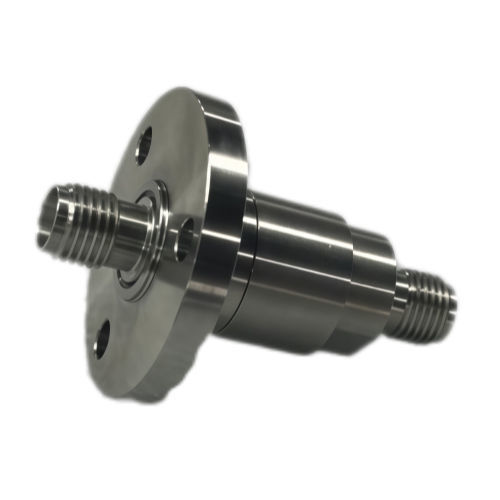

Collecteur tournant pour l'industrie aéronautique

médicalpour applications industriellespour antenne radar

Présentation
Ce joint rotatif à canal unique permet la transmission fiable de signaux RF entre éléments fixes et tournants sur la bande DC–18 GHz. Conçu pour les radars, stations sol pour satellites, bancs d'essai micro-ondes et systèmes de défense, l'équipement présente une construction en acier inoxydable, une longue durée de vie mécanique et des options de personnalisation non standard pour répondre aux contraintes d'interface ou d'environnement.

Caractéristiques clés

• Plage de fréquences : DC à 18 GHz
• Pertes d'insertion : ≤0,3 dB (typique)
• VSWR : ≤1,25
• Puissance admissible : jusqu'à 100 W @ DC–2 GHz ; 50 W @ 2–8 GHz ; 25 W @ 8–15 GHz ; 20 W @ 15–18 GHz
• Vitesse de rotation : 0–300 tr/min
• Durée de vie : ≥10 millions de révolutions
• Couple : ≤0,5 N·m
• Température de fonctionnement : -40 °C à +80 °C
• Température de stockage : -55 °C à +85 °C
• Tolérance d'humidité relative : jusqu'à 95 %
• Matériau : acier inoxydable
• Indice de protection : IP41
• Normes d'essai : GJB150.9A-2009 (humidité), GJB150.16A-2009 (vibration), GJB150.18A-2009 (choc)

Applications

• Systèmes d'antenne radar tournants nécessitant une transmission stable jusqu'à 18 GHz
• Plateaux d'essai en chambre anéchoïque pour micro-ondes
• Antennes de suivi pour stations sol satellites
• Interfaces rotatives pour systèmes de guerre électronique
• Liaisons de communication militaires et aérospatiales
• Équipements d'imagerie médicale avec composants RF rotatifs
• Plateformes industrielles rotatives haute fréquence

Qualité et fiabilité
Chaque unité est validée selon des normes environnementales de niveau militaire, incluant chaud humide, vibration et choc mécanique conformément à la série GJB150. La production intègre un contrôle qualité strict et des inspections. Des personnalisations non standard sont possibles pour des environnements sévères, des plages de température étendues, des indices IP supérieurs ou des types de connecteurs spécifiques.

Pourquoi choisir ce produit

• Configuration personnalisable : nombre de canaux, plage de fréquences, puissance et interfaces mécaniques
• Tests environnementaux de niveau militaire pour les conditions exigeantes
• Longue durée de vie (≥10 millions de révolutions) réduisant maintenance et arrêts
• Performances HF stables jusqu'à 18 GHz avec faibles pertes et faible VSWR
• Construction en acier inoxydable pour résistance à la corrosion et durabilité sur le terrain

Spécifications techniques

• Dénomination : joint rotatif à canal unique
• Plage de fréquences : DC à 18 GHz
• Pertes d'insertion : ≤0,3 dB (typique)
• VSWR : ≤1,25
• Puissance admissible : jusqu'à 100 W @ DC–2 GHz ; 50 W @ 2–8 GHz ; 25 W @ 8–15 GHz ; 20 W @ 15–18 GHz
• Vitesse de rotation : 0–300 tr/min
• Durée de vie : ≥10 millions de révolutions
• Couple : ≤0,5 N·m
• Température de fonctionnement : -40 °C à +80 °C
• Température de stockage : -55 °C à +85 °C
• Tolérance d'humidité relative : jusqu'à 95 %
• Matériau : acier inoxydable
• Indice de protection : IP41
• Normes d'essai : GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
