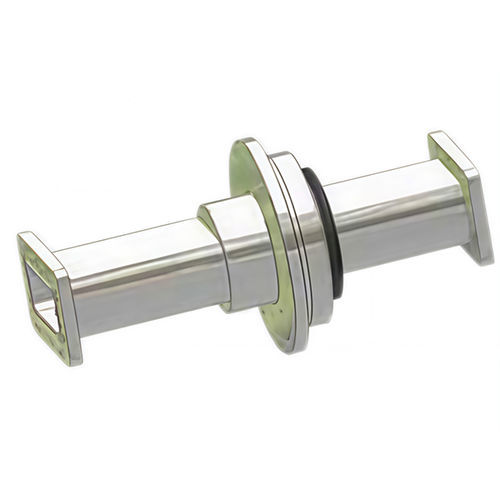

Collecteur tournant pour réseaux de télécommunication HS-1RJ-005

industrielpour antenne radaren alliage

Description courte
Joint rotatif à guide d'ondes WR284/G monovoie optimisé pour 2,70–2,90 GHz. Supporte 1 MW en crête et 1 kW en puissance moyenne, avec VSWR ≤1,2 et perte d'insertion ≤0,2 dB. Vitesse de rotation maximale 10 tr/min, durée de vie évaluée à 6×10^6 cycles, indice de protection IP65, température d'utilisation 0°C à +55°C. Conçu pour radar, communications par satellite et systèmes RF industriels haute puissance.

Principales caractéristiques

• Fréquence et performances d'alimentation : Fonctionne sur 2,70–2,90 GHz (WR284/G). Supporte 1 MW en crête et 1 kW en moyenne, VSWR ≤1,2 et perte d'insertion ≤0,2 dB pour limiter la dégradation du signal et garantir une transmission efficace de la puissance.
• Durabilité mécanique et durée de rotation : Conçu pour un fonctionnement continu jusqu'à 10 tr/min avec une durée de vie de 6×10^6 cycles. Fabriqué en alliage haute résistance, résistant à la corrosion, avec roulements et joints de précision pour supporter vibrations et rotations répétées.
• Protection environnementale et plage d'utilisation : Classement IP65 (étanche à la poussière et protégé contre les jets d'eau à basse pression). Plage d'utilisation 0°C à +55°C pour des déploiements intérieurs/extérieur exigeants.
• Conception et intégration : Interface guide d'ondes WR284/G usinée selon tolérances industrielles pour une intégration aisée avec composants standard. Blindage EMI et dispositifs de montage/alignement clairs facilitent l'installation.
• Assurance qualité et conformité : Testé en usine sur VSWR, perte d'insertion, tenue en puissance, endurance de rotation et résistance environnementale ; conforme aux recommandations IEEE applicables et soumis à des contrôles qualité rigoureux.

Tableau produit
Configuration de canal : Monovoie : Simplifie l'intégration pour les applications à signal unique, réduit la complexité et le coût
Norme guide d'ondes : WR284/G : Compatible avec composants WR284/G standard, aucun adaptateur personnalisé requis
Plage de fréquences : 2,70–2,90 GHz : Optimisé pour applications moyenne/haute fréquence (radar, communications satellite)
Puissance crête : 1 MW : Supporte applications RF à haute intensité, adapté aux émetteurs haute puissance
Puissance moyenne : 1 kW : Permet un fonctionnement continu haute puissance sans surchauffe ni perte de performance
VSWR : ≤1,2 : Minimise les réflexions, assure l'adaptation d'impédance et l'intégrité du signal
Perte d'insertion : ≤0,2 dB : Réduit les pertes d'énergie, maximise l'efficacité et la qualité du signal
Vitesse de rotation max : 10 tr/min : Supporte la rotation continue d'antennes et de mécanismes, assure une performance fluide
Durée de vie : 6×10^6 cycles : Fiabilité à long terme, réduit les coûts de maintenance et de remplacement
Indice de protection : IP65 : Étanche à la poussière et résistant à l'eau, adapté aux environnements intérieurs/extérieur difficiles
Température d'utilisation : 0°C–+55°C : S'adapte à divers climats, fiable en conditions de terrain et industrielles
Matériau mécanique : Alliage haute résistance, résistant à la corrosion : Supporte les contraintes de rotation et l'usure environnementale, prolonge la durée de vie
Conformité : Normes IEEE : Répond aux exigences industrielles mondiales, garantit la compatibilité avec systèmes internationaux

Caractéristiques techniques

• Modèle : HS-1RJ-005
• Configuration de canal : Monovoie
• Norme guide d'ondes : WR284/G
• Plage de fréquences : 2,70–2,90 GHz
• Puissance crête : 1 MW
• Puissance moyenne : 1 kW
• VSWR : ≤1,2
• Perte d'insertion : ≤0,2 dB
• Vitesse de rotation maximale : 10 tr/min
• Durée de vie : 6×10^6 cycles
• Indice de protection : IP65
• Température d'utilisation : 0°C à +55°C
• Matériau mécanique : Alliage haute résistance, résistant à la corrosion
• Conformité : Normes IEEE
• Applications typiques : Radar, communications par satellite, systèmes RF industriels haute puissance
