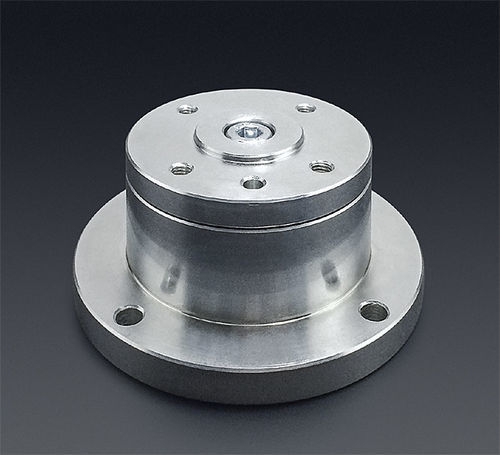

Module de centrage FGU series

À propos du Free Guide Unit
Le Free Guide Unit est une unité de positionnement qui compense automatiquement les erreurs d'alignement lors des opérations d'emmanchement. Elle supporte des efforts de pressage jusqu'à 10 tonnes et corrige les problèmes de centrage pour l'assemblage d'arbres, de roulements, de bagues et d'éléments similaires avec presses hydrauliques servo et matériels comparables. Une option avec cellule de charge intégrée est disponible pour enregistrer les résultats (conforme/non conforme).

Matériaux / Certifications

• ACIER
• INOX
• RÉSINE
• RoHS
• PAT
• PAT.P

Remarques

• *1 : La charge sur la plaque supérieure commence à se comprimer dans la direction verticale.
• *2 : La charge de la plaque supérieure est appuyée sur le corps principal.
• *3 : Le centre de gravité se déplace pendant la pressurisation. Utilisez le FGU de façon à ce que le centre de gravité de la pièce pressée reste dans la plage spécifiée.
• *4 : Valeur maximale du poids total de l'outil d'emmanchement et des pièces (hors corps du FGU).

Caractéristiques

• Le comportement dépendant de la force magnétique peut limiter l'aptitude à certains environnements.
• Respectez la course horizontale et l'angle de rotation spécifiés pour la plaque supérieure afin d'éviter d'endommager l'unité.
• Nous recommandons une utilisation sans lubrification.
• Les exemples du catalogue sont indicatifs ; des variantes adaptées à votre application peuvent être proposées.

Tableau
Modèle : FGU-D-2N | FGU-S-2N
Course plaque supérieure (X·Y) : ±2 mm (les deux modèles)
θ : FGU-D-2N - au centre de la plaque supérieure ±6,4° ; à 2 mm de course ±4,8° ; FGU-S-2N - (aucune valeur)
Résistance de démarrage (X,Y) : FGU-D-2N moins de 80 N ; FGU-S-2N moins de 100 N (poids appliqué à la pression de réglage)
Précision de répétition (X,Y) : ±0,05 mm
Course verticale - Poids à la pression de réglage* : 282 N
Poids de serrage* : FGU-D-2N 400 N ; FGU-S-2N 480 N
Plage du centre de gravité en pressurisation* : FGU-D-2N dans Ø30 mm du centre ; FGU-S-2N dans Ø45 mm du centre
Capacité de charge de l'outil d'emmanchement* : FGU-D-2N 10 kg ; FGU-S-2N 5 kg
Direction d'utilisation : FGU-D-2N Haut/Bas ; FGU-S-2N Latéral
Plage de température : 0 - 60 °C
Poids : FGU-D-2N 1 450 g ; FGU-S-2N 3 300 g
Téléchargement CAO : 3D-CAD, .pdf, .dwg, .dxf disponibles pour FGU-D-2N et FGU-S-2N

Caractéristiques techniques

• Modèle : FGU-D-2N ; FGU-S-2N
• Course plaque supérieure (X·Y) : ±2 mm
• θ (rotation) : FGU-D-2N au centre plaque ±6,4° ; à 2 mm de course ±4,8°
• Résistance de démarrage (X,Y) : FGU-D-2N < 80 N ; FGU-S-2N < 100 N
• Précision de répétition : ±0,05 mm
• Poids à la pression de réglage : 282 N
• Poids de serrage : FGU-D-2N 400 N ; FGU-S-2N 480 N
• Plage du centre de gravité en pressurisation : FGU-D-2N dans Ø30 mm ; FGU-S-2N dans Ø45 mm
• Capacité charge outil d'emmanchement : FGU-D-2N 10 kg ; FGU-S-2N 5 kg
• Direction d'utilisation : Haut/Bas ou Latéral (selon modèle)
• Plage de température : 0 - 60 °C
• Poids : FGU-D-2N 1 450 g ; FGU-S-2N 3 300 g
