Présentation

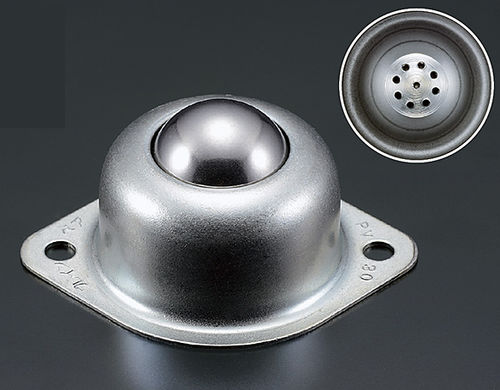

Les systèmes de transfert à billes classiques sont, de par leur conception, susceptibles de retenir la poussière à l'intérieur, ce qui entraîne des défaillances de rotation dans des environnements difficiles tels que les milieux sous-marins (eau de mer, eau boueuse), les milieux huileux et poussiéreux. Le modèle à évacuation de poussière Planeveyor utilise la surface sphérique originale (PAT.P) pour intégrer des trous/fentes dans la partie réceptrice des petites billes et dans le couvercle de celles-ci, afin d’évacuer la poussière et l’eau qui s’y infiltrent, ce qui permet une rotation fluide et continue même dans des conditions extrêmes.
Caractéristiques principales
- La surface sphérique originale (PAT.P) permet de percer plusieurs trous d’évacuation de la poussière.
- Évacue la poussière et l’eau qui pénètrent dans le mécanisme afin d’éviter les défaillances de rotation.
- Approche fondamentale différente de celle des joints d’étanchéité ou d’autres mesures de protection ; repose sur l’évacuation interne plutôt que sur l’exclusion.
Comparaison
Modèle conventionnel (ancien modèle d’Atec) : a tendance à laisser pénétrer la poussière et présente des inconvénients dans les environnements difficiles (sous l’eau, en présence d’huile ou de poussière).
Surface sphérique originale (PAT.P) : évacue la poussière qui pénètre et offre des performances fiables dans des environnements d’exploitation difficiles.
Exemples de situations d’utilisation difficiles correspondant au type à évacuation de la poussière
- Transport d’une tôle de fer présentant de la calamine
- Transport d’un moule (moule en sable)
- Site de traitement de la pierre (sablage)
- Machine de moulage par poudre (déplacement du moule)
- Transport de pièces dans une machine de lavage
- Transport de pièces lors d’un processus de découpe
- Machine de moulage de poudre céramique (moulage de fibre de verre)
Séries / Modèles (résumé)
La série PV-H comprend plusieurs modèles et variantes couvrant les types à moulage par compression et à découpe avec orifices d’évacuation de poussière : PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Tableaux techniques
PV50H / PV50HS / PV50UH / PV50UHS
Modèle / Capacité de charge recommandée / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle / 3D
PV50H / 490 N (50 kgf) / 142 g / Vers le haut / ACIER / ACIER / SUS304 / Acier inoxydable / (3D disponible)
PV50HS / 490 N (50 kgf) / 134 g / Vers le haut / SUS440C / SUS440C / SUS304 / SUS304 / (3D disponible)
PV50UH / 490 N (50 kgf) / 136 g / Vers le haut / ACIER / ACIER / SUS304 / SS / (disponible en 3D)
PV50UHS / 490 N (50 kgf) / 132 g / Vers le haut / SUS440C / SUS440C / SUS304 / SUS304 / (disponible en 3D)
PV120H / PV120UFH
Modèle / Charge statique nominale / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle / CAO
PV120H / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 230 g / Vers le haut / ACIER / ACIER / SCM415 / SS·SUM / (CAO disponible)
PV120UFH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 320 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / SUM / (CAO disponible)
PV20BH / PV20BSH
Modèle / Charge statique nominale / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle / CAO
PV20BH / 784 N (80 kgf) / 196 N (20 kgf) / 48 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / SUM / (CAO disponible)
PV20BSH / 784 N (80 kgf) / 196 N (20 kgf) / 47 g / Vers le haut / SUS440C / SUS440C / SUS440C / SUS303 / (CAO disponible)
PV50BH / PV50BSH
Modèle / Charge statique nominale / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle
PV50BH / 1 078 N (110 kgf) / 490 N (50 kgf) / 94 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1 078 N (110 kgf) / 490 N (50 kgf) / 92 g / Vers le haut / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Modèle / Charge statique nominale / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle
PV120BH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 340 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 336 g / Vers le haut / SUS440C / SUS440C / SUS440C / SUS303
Série PVS (type à boulon, vers le bas)
Modèle / Charge statique nominale / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle
PVS20B / 343 N (35 kgf) / 196 N (20 kgf) / 50 g / Vers le bas / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 N (35 kgf) / 196 N (20 kgf) / 49 g / vers le bas / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 N (60 kgf) / 490 N (50 kgf) / 98 g / vers le bas / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 N (60 kgf) / 490 N (50 kgf) / 96 g / Vers le bas / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 282 g / Vers le bas / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 280 g / Vers le bas / SUS440C / SUS440C / SUS440C / SUS303
Série PV-FH (type à bride de coupe, vers le haut)
Modèle / Charge nominale statique / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle
PV50FH / 1 078 N (110 kgf) / 490 N (50 kgf) / 109 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1 078 N (110 kgf) / 490 N (50 kgf) / 108 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 256 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 248 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 494 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 506 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3 920 N (400 kgf) / 2 548 N (260 kgf) / 847 g / Vers le haut / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3 920 N (400 kgf) / 2 548 N (260 kgf) / 870 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7 840 N (800 kgf) / 3 920 N (400 kgf) / 2 050 g / Vers le haut / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7 840 N (800 kgf) / 3 920 N (400 kgf) / 2 083 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 400 g / Vers le haut / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 560 g / Vers le haut / SUS440C / SUS440C / SUS440C / Al
Série PVS-F (type à bride coupante, vers le bas)
Modèle / Charge nominale statique / Capacité de charge / Poids / Sens d'utilisation / Bille principale / Petites billes / Corps / Couvercle
PVS50F / 588 N (60 kgf) / 490 N (50 kgf) / 111 g / Vers le bas / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588 N (60 kgf) / 490 N (50 kgf) / 110 g / Vers le bas / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 260 g / Vers le bas / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 252 g / vers le bas / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 485 g / vers le bas / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 556 g / Vers le bas / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4 900 N (500 kgf) / 2 548 N (260 kgf) / 872 g / vers le bas / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4 900 N (500 kgf) / 2 548 N (260 kgf) / 1 002 g / vers le bas / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8 820 N (900 kgf) / 3 920 N (400 kgf) / 1 599 g / Vers le bas / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8 820 N (900 kgf) / 3 920 N (400 kgf) / 1 620 g / vers le bas / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 410 g / Vers le bas / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 660 g / Vers le bas / SUS440C / SUS440C / SUS440C / Al
Caractéristiques / spécifications techniques
- Brevet / Mécanisme : surface sphérique originale (PAT.P)
- Matériaux : ACIER, INOX (variantes SUS), RÉSINE (le cas échéant)
- Conformité : RoHS indiquée pour la série
- Sens d'utilisation : Modèles à action vers le haut (variantes PV-H, PV-BH, PV-FH) et modèles à action vers le bas (variantes PVS-B, PVS-F)
- Plages de charge : d’environ 343 N (35 kgf) à 18 620 N (1 900 kgf) selon le modèle
- Plage de poids : de ~47 g à plusieurs kilogrammes selon le modèle
- Applications : manutention dans des environnements poussiéreux, humides, huileux, sous-marins ou abrasifs ; transfert de moules et de poudres ; processus de lavage et de découpe ; traitement de la pierre
