Groupe de centrage et d'élargissement PVXM series

Vue d'ensemble

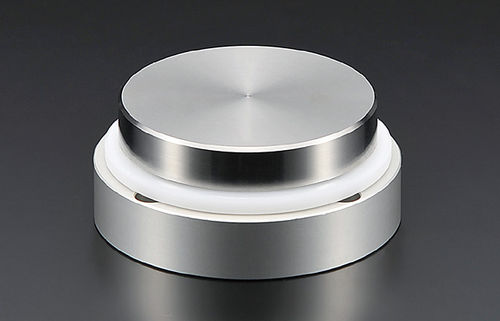

L'unité de centrage PVXM est un support de positionnement permettant un positionnement rapide et précis des pièces en usine. La platine supérieure glisse librement sur 360° pour un positionnement fluide avec génération de particules minimale. La platine retourne à l'origine sans charge par retour magnétique ; des modèles avec verrouillage de la platine et des vérins de levage intégrés sont disponibles en option.

À propos de l'unité de centrage
L'unité supporte des fonds non plats et se déplace librement à 360° sous charge. L'utilisation courante consiste à installer quatre unités ou plus pour soutenir la pièce. Lorsque la pièce est poussée par un vérin, la platine se déplace pour centrer la pièce ; l'alimentation en air permet de verrouiller la platine à la position souhaitée. Ceci permet des solutions de positionnement compactes adaptées aux lignes de production en salle blanche (par ex. fabrication d'écrans LCD). Les derniers modèles PVXM ont un encombrement réduit par rapport aux générations précédentes, une précision de retour améliorée via le mécanisme PAT.P et une réduction marquée des émissions de particules.

Table générale (type / spécifications communes)
Type : Platine supérieure revenant en position d'origine par aimant (PVXM)
Verrouillage de la platine : Avec verrou / Sans verrou
Unité de levage : Avec levage / Sans levage
Capacité de charge recommandée : 98 N (10 kgf) à 29 400 N (3 000 kgf) selon modèle
Course horizontale : Maximum ±50 mm
Direction d'utilisation : Vers le haut
Plage de pression (lors du verrouillage de la platine) : 0,2 MPa à 0,7 MPa
Plage de température : 0 °C à 60 °C

Modèles et exemples de spécifications
Modèle : PVXM300R-15 — Capacité recommandée : 2 940 N (300 kgf) — Course horizontale : ±15 mm — Course flottante : - — Fonction : Avec mécanisme de verrouillage de la platine
Modèle : PVXM1000R-50 — Capacité recommandée : 9 800 N (1 000 kgf) — Course horizontale : ±50 mm — Course flottante : - — Fonction : Avec mécanisme de verrouillage de la platine
Modèle : PVXM500R-25-L10W — Capacité recommandée : 4 900 N (500 kgf) — Course horizontale : ±25 mm — Course flottante : 10 mm — Fonction : Avec mécanisme de verrouillage de la platine, avec unité de levage

PVXT (Unité de centrage pour environnement général) — résumé
La série PVXT modifie la structure interne pour des environnements plus exigeants : meilleure résistance aux chocs, résistance à la charge d'un déchargeur, étanchéité à la poussière et endurance. Une protection anti-poussière est disponible en option.
Modèle exemple : PVXT1000R-35 — Capacité recommandée : 9 800 N (1 000 kgf) — Course horizontale : ±35 mm — Fonction : Avec mécanisme de verrouillage de la platine

Caractéristiques / Remarques d'utilisation

• Les éléments magnétiques peuvent perturber des équipements voisins selon la force magnétique.
• Utilisez la platine dans la zone de course horizontale et d'angle de rotation spécifiées pour éviter d'endommager l'unité.
• Il est recommandé d'utiliser sans lubrification.

Résumé essai salle blanche / génération de poussière (PVXM)
Modèle testé : PVXM300R-15 (Platine : SUS303 / Petite bille : POM / Corps : POM)
Charge d'essai : 2 940 N (300 kgf)
Cycle : 60 cycles/min, course 30 mm
Base de comptage particulaire à l'arrêt : PARTICLE 0.3µ : 2 pièces ; PARTICLE 0.5µ : 0 pièce
Appareil de mesure : AIR BORNE PARTICLE COUNTER RION HHPC-2 (sensibilité : 0,1 cfm/min) — Durée : fonctionnement continu 10 h/jour pendant 30 jours

Caractéristiques techniques / spécifications

• Matériaux : Acier, Inox, Résine
• Conformité : RoHS, PAT.P (mécanisme breveté pour précision de retour améliorée)
• Plage de capacité recommandée : 98 N (10 kgf) à 29 400 N (3 000 kgf)
• Exemples de capacités par modèle : PVXM300R-15 = 2 940 N (300 kgf) ; PVXM500R-25-L10W = 4 900 N (500 kgf) ; PVXM1000R-50 = 9 800 N (1 000 kgf)
• Course horizontale : jusqu'à ±50 mm (max)
• Course flottante : dépend du modèle (ex. 10 mm pour PVXM500R-25-L10W)
• Retour de la platine : Retour magnétique (PVXM) ou retour par ressort (PVXT)
• Verrouillage de la platine : Disponible (avec / sans verrou)
• Unité de levage : Disponible en option (avec levage / sans levage)
• Direction d'utilisation : Vers le haut
• Plage de pression (lors du verrouillage) : 0,2 MPa à 0,7 MPa
• Plage de température de fonctionnement : 0 °C à 60 °C
