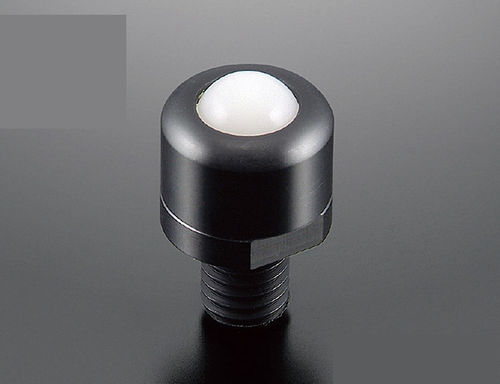

Bille de manutention en POM PVP series

en plastiqueen inoxen polymère

Présentation du produit
Les Planeveyor destinés aux salles propres nécessitent un choix de matériaux et un nettoyage adaptés selon les environnements d'utilisation (résistance à l'usure, résistance à la chaleur, prévention de l'électricité statique, environnement sous vide, etc.) dans la fabrication de substrats en verre et composants similaires. ATEC CO., LTD. réalise l'assemblage et le conditionnement en clean booth et clean bench. Les pièces sont nettoyées à l'eau pure avec des dégraissants/produits dédiés ; la poudre de résine générée lors de l'usinage des billes est éliminée au maximum.

Objet et fonctionnement de la série
La série PVP est conçue pour le transfert et le positionnement en limitant les risques d'endommagement des surfaces vitrées via la sélection de plastiques techniques adaptés. Par rapport aux méthodes traditionnelles à broches plastiques, la série est plus légère et génère moins de poussière. Des orifices d'aspiration peuvent évacuer les particules fines entrées à l'intérieur (option pour types 20B).

Processus
PVP série — schéma de nettoyage et d'assemblage : les étapes de nettoyage et d'assemblage sont appliquées pour minimiser la génération de poussières et garantir la compatibilité salle blanche.

Propriétés des résines

• POM (Polyacétal) — Plastique technique représentatif, grande usinabilité, propriétés mécaniques équilibrées et température d'utilisation continue autour de 80 °C. Sensible aux acides forts ; inflammable.
• UHMWPE (Polyéthylène de masse molaire ultra élevée) — Excellente résistance à l'abrasion (parfois supérieure à l'acier inox). Meilleure résistance aux chocs parmi les plastiques courants ; bonne tenue à l'eau. Température d'utilisation continue ≈ 80 °C.
• PEEK (Polyétheréthercétone) — Excellente résistance à la chaleur (utilisation continue jusqu'à 150 °C), grande résistance à l'usure et abrasion, émissions gazeuses quasi nulles.
• PI (Polyimide) — Résine super haute température (100 % polyimide). Utilisation continue jusqu'à 250 °C ; limite court terme jusqu'à 450 °C. Excellente résistance à l'usure ; résistant aux solvants organiques, graisses et huiles.
• D (Type diélectrique, antistatique) — Grades antistatiques (noirs) avec résistivité de surface ≈ 10^3–10^7 Ω pour traiter les problèmes ESD/statique ; corps et petites billes utilisent de la résine diélectrique ou des combinaisons avec SUS.

Spécification de test (exemple PVP20B)
Test de poussières ascendantes : type de mesure — PVP20BJ-JJ (Bille principale : POM / Petite bille : POM / Corps : POM). Test d'endurance en course : type de mesure — PVP20BU-JJ (Bille principale : UHMWPE / Petite bille : POM / Corps : POM). Charge d'essai — 14,7 N (1,5 kgf). Vitesse de course — 300 mm/s. Surface de contact — pièce en verre utilisée.

Environnement dans la boîte propre (conditions de test)
Génération de poussière à l'arrêt — PARTICULE 0,3 µm : 2 pièces ; PARTICULE 0,5 µm : 0 pièce. Fonctionnement continu du ventilateur de boîte — débit : 11,0 m3/min. Appareil de mesure — AIR BORNE PARTICLE COUNTER RION HHPC-2 (prélèvement 10 minutes tous les 1 km parcouru). Temps de fonctionnement — fonctionnement continu 10 heures/jour pendant 30 jours.

Type PVP10B — spécifications typiques
Modèle : PVP10BJ-SJ — Charge recommandée : 4,9 N (0,5 kgf) — Couple de serrage recommandé : 1,3–1,6 N·m — Matériau : corps en résine — Sens d'utilisation : haut/bas. Modèle : PVP10BP-SS — Charge recommandée : 4,9 N (0,5 kgf) — Couple de serrage recommandé : 11,2–13,7 N·m — Matériau : corps SUS — Sens d'utilisation : haut/bas. Modèle : PVP10BU(D)-SUS — Charge recommandée : 4,9 N (0,5 kgf) — Couple de serrage recommandé : 11,2–13,7 N·m — Matériau : combinaison — Sens d'utilisation : haut/bas. Modèle : PVP10BP(D)-SJ(D)S — Charge recommandée : 4,9 N (0,5 kgf) — Couple de serrage recommandé : 11,2–13,7 N·m — Matériau : combinaison conductrice — Sens d'utilisation : haut/bas.

Type PVP16B — spécifications typiques
Modèle : PVP16BJ-SJ — Charge recommandée : 8,8 N (0,9 kgf) — Couple de serrage recommandé : 1,3–1,6 N·m — Matériau : corps en résine — Sens d'utilisation : haut/bas. Modèles : PVP16BU-SS / PVP16BU-SUS / PVP16BU(D)-SU(D)S — Charge recommandée : 8,8 N (0,9 kgf) — Couple de serrage recommandé : 11,2–13,7 N·m — Matériaux variables (SUS, combinaisons, combinaisons conductrices) — Sens d'utilisation : haut/bas.

Type PVP20B — spécifications typiques
Modèle : PVP20BJ-JJ — Charge recommandée : 14,7 N (1,5 kgf) — Couple de serrage recommandé : 1,3–1,6 N·m — Matériau : corps en résine — Sens d'utilisation : haut/bas. Modèles : PVP20BP-SS / PVP20BV-SUS / PVP20BP(D)-SJ(D)S — Charge recommandée : 14,7 N (1,5 kgf) — Couple de serrage recommandé : 11,2–13,7 N·m — Matériaux variables (SUS, combinaisons, combinaisons conductrices) — Sens d'utilisation : haut/bas.

PVPR (type verrouillage bille principale) — points clés
Le mécanisme PVPR fixe la bille principale par pression d'air pour éviter le déplacement de position de la pièce (par exemple substrat en verre). La bille principale roule normalement comme dans la série PVP. Spécification d'aspiration de poussière disponible pour types 20B. PVPR10B recommandation : charge 4,9 N (0,5 kgf) ; plage de pression : 0,4–0,5 MPa. Exemples de masse : corps résine ≈ 8 g ; corps SUS ≈ 33 g.

PVPA (type moulé résine) — points clés
PVPA est un Planeveyor compatible salle blanche à faible coût avec pièces de corps moulées (pièces POM moulées basées sur PVP20B). Toutes les variantes PVPA sont spécifiées pour permettre l'extraction de poussières. Exemple : PVPA20B — Charge recommandée : 14,7 N (1,5 kgf) ; masse : 9 g ; sens d'utilisation : vers le haut.

PVP30JC — points clés
Charge d'utilisation recommandée : 78,4 N (8 kgf). Type général avec pièces de corps POM moulées pour réduction de coût. Exemple de matériaux : bille principale / petites billes / corps / couvercle — POM.

Caractéristiques / spécifications techniques

• Nom de la série : PVP series (Cleanroom-compatible Planeveyor)
• Fabricant / Marque : ATEC CO., LTD.
• Matériaux disponibles : POM, UHMWPE, PEEK, PI (polyimide), grades diélectriques antistatiques et combinaisons avec SUS
• Conformité RoHS (indiquée)
• Options disponibles : mécanisme de verrouillage bille principale (PVPR), orifice d'aspiration de poussière (types 20B), variations de matériaux pour bille principale et petites billes
• Conditions de test exemple : charge d'essai 14,7 N (1,5 kgf), vitesse 300 mm/s, essai d'endurance long terme : fonctionnement continu 10 heures/jour pendant 30 jours
• Exemples de capacités recommandées par type : PVP10B ≈ 4,9 N (0,5 kgf) ; PVP16B ≈ 8,8 N (0,9 kgf) ; PVP20B ≈ 14,7 N (1,5 kgf) ; PVP30JC ≈ 78,4 N (8 kgf)
• Exemples de couples de serrage recommandés : 1,3–1,6 N·m (types résine) et 11,2–13,7 N·m (types SUS/combinaisons)
• Plage de pression PVPR pour mécanisme de verrouillage : 0,4–0,5 MPa (exemple)
