Isolateur en résine époxy PS

pour l'intérieur

Vue d'ensemble
Les dispositifs d'isolation sismique Planeveyor assurent l'isolation des bâtiments et des équipements par des principes de glissement, de contrôle de friction et de restauration par rouleaux croisés. Atec propose quatre concepts (PS, PIU, PFC, CRX) conçus pour réduire la transmission des mouvements du sol vers les structures et pour isoler les équipements. Applications courantes : logements, copropriétés, bureaux, hôpitaux, bâtiments publics, écoles et isolation de mobilier/équipements.

Technologies clés / matériaux

• Matériaux : acier, acier inoxydable, résine
• Conformité : RoHS
• Propriété intellectuelle : conceptions brevetées le cas échéant

Principe d'isolation
Les unités Planeveyor créent une couche d'isolation entre le sol et la structure ou entre la structure et l'équipement pour limiter la transmission directe des secousses. En découplant les mouvements, le système réduit le tremblement du bâtiment, limite le risque de chute de mobilier et restreint les dégâts aux contenus, facilitant la reprise rapide des activités normales.

Résistance sismique vs conception classique
La conception conventionnelle mise sur la rigidité structurelle et le transfert des charges via des connexions fixes. Par contraste, Planeveyor isole et dissipe le mouvement à l'interface d'appui, réduisant la transmission amplifiée vers les étages supérieurs et diminuant le risque de dommages secondaires comme la chute d'objets ou la rupture de vitrages.

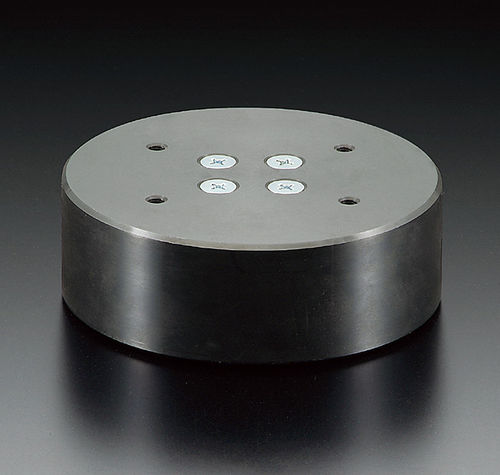

Série PS (Plane Slider)
La série PS utilise plusieurs billes porteuses et un mécanisme de glissement pour supporter des charges élevées et permettre un mouvement relatif contrôlé entre la fondation et le bâtiment. Des billes et éléments en caoutchouc à la base réduisent la transmission des secousses. Un capot de protection amovible protège les billes lors de la manutention (retirer le capot en fonctionnement).

Série PS — Capacités recommandées

• PS-50 : 49 kN (5 tf)
• PS-80 : 78,4 kN (8 tf)

Série PIU (Planeveyor Isolator Unit)
Les unités PIU sont destinées à l'isolation de mobilier et d'équipements. L'élément inférieur se synchronise avec le mouvement du sol tandis que l'élément supérieur glisse pour absorber les secousses de courte et longue durée ; en cas de secousse prolongée et importante, l'unité glisse pour dissiper l'énergie.

Série PIU — Capacités recommandées

• PIU-3 : 2 940 N (300 kgf)

Série PFC (Plane Friction Control)
Les unités PFC offrent une résistance par friction réglable pour contrôler le roulement du Planeveyor. Les surfaces de roulement des billes utilisent des matériaux durs (par ex. acier) afin d'obtenir des caractéristiques de friction ciblées et d'absorber le mouvement par glissement contrôlé.

Série PFC — Capacités recommandées

• PFC-5 : 4 900 N (500 kgf)

Série CRX (Cross Roller Unit)
Les unités CRX atténuent les vibrations par des rouleaux croisés sur deux étages (axes X et Y). Les rouleaux permettent le mouvement lors des secousses et guident la restitution en position d'origine après l'arrêt du mouvement.

Série CRX — Capacités recommandées

• CRX : 39,2 kN (4 tf)

Caractéristiques / spécifications techniques

• Famille de produits : Isolateur sismique Planeveyor (séries PS, PIU, PFC, CRX)
• Fonction principale : isolation sismique par glissement, contrôle de friction ou restauration par rouleaux croisés
• Applications : bâtiments résidentiels, bureaux, établissements publics, hôpitaux, écoles, isolation de mobilier et d'équipements
• Matériaux : acier, acier inoxydable, résine
• Conformité : RoHS
• Exemples de modèles et capacités : PS-50 (49 kN / 5 tf), PS-80 (78,4 kN / 8 tf), PIU-3 (2 940 N / 300 kgf), PFC-5 (4 900 N / 500 kgf), CRX (39,2 kN / 4 tf)
• Notes de conception : PS utilise plusieurs billes et glissement ; PIU glisse pour absorber secousses courtes et longues ; PFC permet un réglage de friction ; CRX utilise des rouleaux croisés pour la restitution
