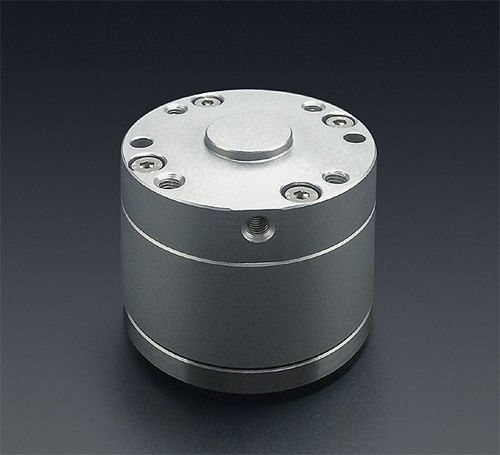

Groupe de centrage et d'élargissement orientable FCD series

Présentation du produit
Unité de réglage fin pour pince robotisée utilisant la structure de base de l'unité de centrage (PVXM). La série FCD compense le désalignement des pièces lors de la manipulation robotisée et peut être installée dans n'importe quelle orientation, y compris vers le bas ou sur le côté. La plaque supérieure glisse le long de la pièce ou de la surface conique de la pièce opposée pour corriger le désalignement. Le plateau supérieur adopte un mécanisme de verrouillage central qui revient en position d'origine et se verrouille par alimentation en air.

Mouvement
La plaque supérieure glisse le long de la pièce ou de la surface conique de la pièce opposée pour compenser le désalignement. L'alimentation en air ramène la plaque supérieure à la position d'origine et la verrouille. Le verrouillage central permet un fonctionnement stable même pendant le transport. En l'absence d'alimentation en air, des aimants internes attirent la plaque supérieure vers le centre ; le centrage magnétique peut être légèrement différent de la position d'origine.

Modèles / Matériaux / Conformité
Série : FCD series
Matériaux : STEEL, STAINLESS, RESIN
Conformité / marquage : RoHS, PAT.P

Remarques

• Selon la force magnétique, le dispositif peut perturber le fonctionnement d'équipements à proximité.
• Utiliser la plaque supérieure dans la course horizontale et l'angle de rotation spécifiés pour éviter les dommages.
• Il est recommandé d'utiliser ce produit sans lubrification.

Caractéristiques / spécifications techniques

• Modèle : FCD-10RC-2 (plateau supérieur non rotatif)
• Modèle : FCD-10RC-2T (plateau supérieur rotatif)
• Type : Rappel du plateau supérieur par magnétisme (non rotatif / rotatif)
• Verrouillage du plateau supérieur : Verrouillage central (retour à la position d'origine et verrouillage par alimentation en air)
• Capacité de charge recommandée - Traction : -98 N (10 kgf)
• Capacité de charge recommandée - Compression : -98 N (10 kgf)
• Direction d'utilisation : Double usage vertical « Montant/Descendant » (compatible avec les deux types de charge) ; version paysage disponible
• Course du plateau supérieur (X,Y) : ±2 mm
• Rotation (θ) : FCD-10RC-2 : non applicable ; FCD-10RC-2T : ±5,2° ou moins (maximum au centre du plateau supérieur)
• Plage de pression : 0,2 MPa - 0,7 MPa
• Précision de répétition : Verrouillage central : ±0,05 mm / Rétablissement par aimant : ±0,05 mm (l'aimant centre la plaque mais peut différer légèrement de la position d'origine)
• Plage de température : 0 - 60°C
• Poids : FCD-10RC-2 : 475 g ; FCD-10RC-2T : 487 g
• Téléchargement formats CAO disponibles : 3D-CAD, .pdf (dessin du modèle), .dwg, .dxf
