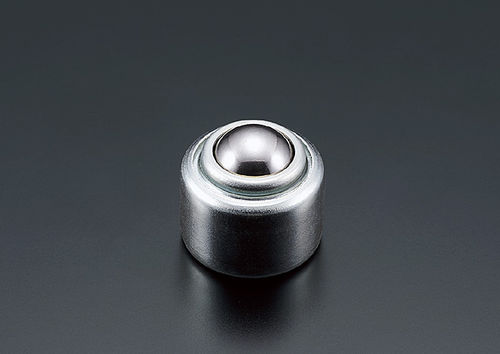

Bille de manutention en inox PV series

en polymèreen acieren plastique

Aperçu
La série Planeveyor PV-C / PV-CF intègre un coussin à ressort dans le corps de l'unité pour supporter la charge des pièces sur le plan de transport. Ces unités permettent de réduire la manutention lors du déplacement de charges lourdes et se déclinent en modèles pour utilisation vers le haut ou vers le haut/vers le bas selon la référence.

Séries / Types disponibles

• Série PV-C (produit moulé par presse)
• Série PV-CF
• PV-CAM (type à ressort pour trous de broches de coussin)
• PV-BC (type montage bride avec coussin à ressort)

Certifications / Matériaux

• Matériaux : ACIER, INOX, RÉSINE
• Conformité / marquages : RoHS, PAT, PAT.P

PV-C / PV-CF — Produit moulé par presse (modèles et données de base)
Modèle | Force de réglage | Force maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Vers le haut | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Vers le haut | STEEL | STEEL | SS | SS

Produit usiné (exemples de modèles)
Modèle | Force de réglage | Force maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM

Modèles supplémentaires de la série PV-C
Modèle | Force de réglage | Force maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM

Modèles PV-CF
Modèle | Force de réglage | Force maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (type à ressort pour trous de broches de coussin) — description et modèles
Type Planeveyor à ressort destiné au positionnement d'outils, compatible avec les trous de broche du coussin de la table-presse. Deux tailles de base sont disponibles ; l'utilisation d'entretoises auxiliaires permet d'adapter l'unité à de nombreuses tailles de trous de broche chez différents fabricants de presses.

Modèle | Données de charge · Enfoncement (0.5mm / 1mm / 1.5mm / 2mm) | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Vers le haut | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Vers le haut | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (type montage bride avec coussin à ressort) — modèles
Modèle | Force de réglage | Force maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Vers le haut·Vers le bas | SUJ2 | SUJ2 | SCM415 | SUM

Remarques
Des données 3D-CAD et des plans PDF sont fournis pour chaque modèle (disponibles en documents CAD/PDF spécifiques au modèle).
