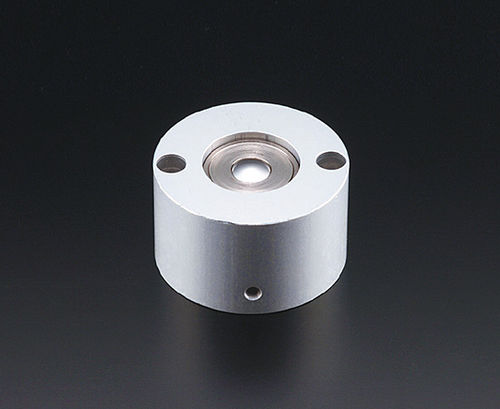

Appareil de levage à air comprimé PV-A series

à actionneur pneumatiqueà une colonneà vérin

Aperçu
La série PV-A est un élévateur Planeveyor actionné par air comprimé utilisant une unité à piston intégrant un vérin pneumatique (ou des unités concaténées). Il soulève la pièce depuis la table et permet un déplacement libre à 360° en soutenant la pièce sur des billes sphériques. L'unité permet un réglage haut/bas et peut être utilisée seule ou en série pour augmenter la longueur et répartir la charge.

Type usage simple · concaténé

• Usage simple : modèles à unité piston unique (exemples : PV50A, PV120A).
• Usage concaténé : plusieurs unités reliées pour augmenter la longueur, le nombre de billes et la répartition de charge.

Types et usages
Les élévateurs Planeveyor réduisent la manutention en positionnant librement la pièce après soulèvement par le vérin intégré. Les interfaces de montage comprennent des profils à rainure carrée et rainure en T pour s'adapter aux tables et devices de bridage. Les versions connectables autorisent des positions d'installation flexibles.

• Rainure carrée : large gamme disponible selon dimensions et poids de la pièce.
• Rainure en T : compatible avec des T-slots existants (ex. presses).
• Simple/Concaténé : en descente la pièce peut reposer sur le corps de l'élévateur ; les unités concaténées permettent le déplacement de pièces plus volumineuses.

Notes d'utilisation / Circuit recommandé
Utiliser de l'air comprimé pour relever les billes (levage) ; la libération d'air permet à la pièce de descendre par gravité. Pour la descente, ventiler le cylindre via une électrovanne 3 voies ; la descente forcée nécessite un générateur de vide. Dimensionner le circuit pneumatique selon les besoins de levage, de descente contrôlée et de descente forcée.

Modèles représentatifs PV-A (données sélectionnées)
Exemples : PV50A — 1 piston ; air d'utilisation 0,4–0,6 MPa ; effort ascendant environ 608N (0,4MPa) à 921N (0,6MPa) ; masse 375 g ; bille principale SUJ2 ; coupelle SCM415 ; corps Al ; usage haut/bas. PV120A — 1 piston ; effort ascendant environ 1205N (0,4MPa) à 1754N (0,6MPa) ; masse 912 g ; matériaux similaires.

PVL-T (type rainure en T) — données représentatives
Exemples : PVL13T-● — 1 piston ; effort ascendant ≈137N (0,4MPa) / 176N (0,5MPa) / 216N (0,6MPa) ; bille SUJ2 ; coupelle SCM415 ; corps Al ; usage haut/bas. PVL20T-● — effort ascendant ≈176N / 225N / 274N (0,4/0,5/0,6MPa). La série PVL propose des longueurs et nombres de billes variables pour définir la charge par bille.

PVDL (élévateur Planeveyor actionné hydraulique) — résumé
Le PVDL combine une poussée hydraulique supérieure avec la position libre Planeveyor. Caractéristiques types (ex. PVDL50) : pressions admissibles, efforts ascendants à pressions d'huile spécifiées, faible course de levage (ex. ~3 mm), quantités d'huile et huile recommandée (ex. ISO VG32). Configurations en longueurs pleines et multi-unités disponibles.

Autres variantes et caractéristiques notables

• Variante PVLR à rouleaux pour déplacement par rouleaux tout en conservant la position Planeveyor.
• Variantes : rainure carrée, rainure en T, coussin ressort, évacuation poussières, compatible salle blanche, et longueurs sur mesure.
• Matériaux : billes principales SUJ2, coupelle SCM415, corps généralement Al ; options acier, inox et résine selon modèles.

Plans / CAO
Fichiers 3D-CAD et PDF disponibles par modèle ; les CAO/PDF sont fournis modèle par modèle sur demande.

Caractéristiques / spécifications techniques

• Média de fonctionnement : air comprimé (séries PV-A, PVL) ou huile hydraulique (série PVDL).
• Pression d'utilisation recommandée (PV-A / PVL) : 0,4–0,6 MPa ; pression admissible typique ≈0,9 MPa pour les pneumatiques.
• Effort ascendant : dépend du modèle (ex. PV50A jusqu'à ≈921N à 0,6 MPa ; PV120A jusqu'à ≈1754N à 0,6 MPa).
• Matériau bille principale : SUJ2 ; coupelle : SCM415 ; corps : aluminium typique.
• Méthode de levage : élévation des billes par piston pour soutenir la pièce et permettre un déplacement libre à 360°.
• PVL : montage en rainure en T et longueurs personnalisables ; poignées et longueurs spéciales en option.
• PVDL hydraulique : efforts de poussée supérieurs avec course limitée (ex. PVDL50 ≈3 mm) ; type d'huile et limites de pression spécifiées par modèle ; plages de température d'exploitation indiquées dans les données modèles.
• Configurations : simple, concaténé, rouleau, évacuation poussières et variantes salle blanche pour différents besoins d'application.
