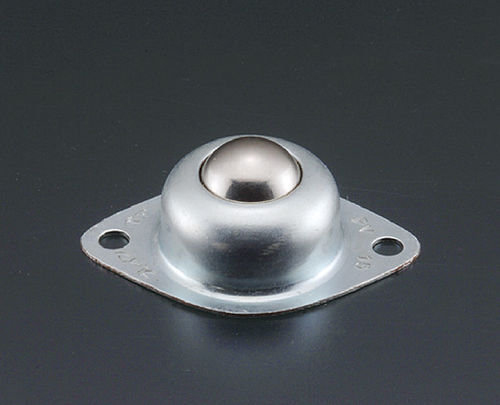

Bille de manutention en inox PV series

en polymèreen acieren POM

Aperçu
La série Planeveyor PV est une gamme d'unités de transfert embouties conçues comme une option économique et polyvalente au sein de la gamme Planeveyor. La série couvre une large plage de capacités de charge, des types légers aux modèles à charge statique élevée.
Certaines variantes moulées en résine adoptent une surface sphérique originale (PAT.P) et un dispositif d'évacuation de poussière est disponible sur certains modèles.

Matériaux et certifications

• Matériaux principaux : STEEL, SUS304, SUS440C, SCM415, POM (résine)
• Conforme RoHS
• Surface sphérique originale (PAT.P) adoptée pour certains types moulés en résine

Modèles et spécifications
En-tête du tableau : Modèle | Capacité de charge recommandée | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle

Groupe PV15
PV15 | 147N (15kgf) | 52g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304

Groupe PV30
PV30 | 294N (30kgf) | 147g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Vers le haut | POM | SUS440C | SUS304 | SS

Groupe PV50H
PV50H | 490N (50kgf) | 142g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304

Groupe PV80
PV80 | Charge statique 1 960N (200kgf) | Charge admissible 784N (80kgf) | 219g | Vers le haut | STEEL | STEEL | SCM415 | SS
PV80S | Charge statique 1 960N (200kgf) | Charge admissible 784N (80kgf) | 220g | Vers le haut | SUS440C | SUS440C | SUS440C | SUS304

Groupe PV120H
PV120H | Charge statique 1 960N (200kgf) | Charge admissible 1 176N (120kgf) | 230g | Vers le haut | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Charge statique 1 960N (200kgf) | Charge admissible 1 176N (120kgf) | 232g | Vers le haut | SUS440C | SUS440C | SUS440C | SUS304

PVP (type moulage résine)
PVP30J | 78.4N (8kgf) | 38g | Vers le haut·Vers le bas | POM*1 | SUS304*1 | POM | POM
Remarque : *1 Le matériau des billes grandes/petites peut être modifié.

Groupe PV15U
PV15U | 98N (10kgf) | 48g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Vers le haut | POM | SUS440C | SUS304 | SS

Groupe PV30U
PV30U | 294N (30kgf) | 134g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Vers le haut | POM | SUS440C | SUS304 | SS

Groupe PV50UH
PV50UH | 490N (50kgf) | 136g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Vers le haut | SUS440C | SUS440C | SUS304 | SUS304

PV30UX (type montage en une étape)
PV30UX | 294N (30kgf) | 150g | Vers le haut | STEEL | STEEL | SUS304 | SS
Montage en une étape : installation facile en une seule opération ; aucun boulonnage du corps principal nécessaire, simplifiant fixation et retrait sans outils.

Groupe PV30-B
PV30-B | 294N (30kgf) | 164g | Vers le haut | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Vers le haut | POM | STEEL | SUS304 | SS

Type coussin à ressort (PV5-C / PV8-C)
En-tête : Modèle | Pression de réglage | Pression maximale | Poids | Sens d'utilisation | Bille principale | Petites billes | Corps | Couvercle
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Vers le haut | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Vers le haut | STEEL | STEEL | SS | SS
Le type coussin à ressort reçoit la charge de travail grâce à un ressort intégré dans le corps Planeveyor.

Remarques
La série PV comprend de nombreuses variantes (acier standard, variantes inox SUS, variantes résine/POM, types de montage en une étape et coussin à ressort). Les suffixes de référence indiquent le matériau ou le type (par ex. S = inox, J = POM/résine, U = type unité, H = type lourd/charge statique, B = type bride/boulonné, C = type coussin à ressort).

Caractéristiques techniques

• Nom de la série : PV series
• Marque : ATEC CO., LTD.
• Type de produit : série Planeveyor emboutie (option économique et polyvalente)
• Matériaux : STEEL, SUS304, SUS440C, SCM415, POM (résine)
• Brevets / fonctionnalités : surface sphérique originale (PAT.P) pour certains produits moulés en résine ; dispositif d'évacuation de poussière disponible pour certaines variantes
• Conformité : RoHS
• Capacités de charge recommandées : exemples par modèle (de ~49N (5kgf) jusqu'à 1 960N en charge statique ; charges admissibles jusqu'à 1 176N selon modèle)
• Sens d'utilisation typique : Vers le haut (majorité des modèles) ; certains types résine supportent Vers le haut et Vers le bas
• Plage de poids : exemples de ~18g à ~232g selon modèle et matériaux
• Variantes modèles : PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C, etc.
• Fichiers CAO et plans : 3D-CAD / PDF / DWG / DXF disponibles par modèle
