Bille de manutention en inox PVU series

en acieren plastiquepour charges lourdes

Présentation du produit
Unités et tables Planeveyor unifiées, moulées par pressage, pour le convoyage et le changement de direction d'objets lourds et de racks de moules. Disponibles avec options standardisées d'évacuation de poussières et variantes renforcées pour charges moyennes et lourdes. Applications typiques : transfert, changement d'orientation, intégration de tables élévatrices.

Séries incluses

• Série PVU
• Série PVUH
• Série PVUFH
• Séries PVT / PVT-50H / PVHLT / PVLT

Série PVU - Spécifications
Model / L / P / P1 / K / K1 / Poids / Quantité de Planeveyor utilisée / Sens d'utilisation
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1,8 kg / PV50UH (6 pièces) / Vers le haut
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2,6 kg / PV50UH (9 pièces) / Vers le haut
PVU-12 / 1200 mm / P100×11=1 100 mm / 50 mm / P200×5=1 000 mm / 100 mm / 3,5 kg / PV50UH (12 pièces) / Vers le haut
PVU-18 / 1800 mm / P100×17=1 700 mm / 50 mm / P200×8=1 600 mm / 100 mm / 5,2 kg / PV50UH (18 pièces) / Vers le haut

Série PVUH - Spécifications
Model / L / P / P1 / K / K1 / Poids / Quantité de Planeveyor utilisée / Sens d'utilisation
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,3 kg / PV30U + pièces de renfort (6 pièces) / Vers le haut
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4,9 kg / PV30U + pièces de renfort (9 pièces) / Vers le haut
PVUH-12 / 1200 mm / P100×11=1 100 mm / 50 mm / P200×5=1 000 mm / 100 mm / 6,5 kg / PV30U + pièces de renfort (12 pièces) / Vers le haut
PVUH-18 / 1800 mm / P100×17=1 700 mm / 50 mm / P200×8=1 600 mm / 100 mm / 9,7 kg / PV30U + pièces de renfort (18 pièces) / Vers le haut

Série PVUFH - Spécifications
Model / L / P / P1 / K / K1 / Poids / Quantité de Planeveyor utilisée / Sens d'utilisation
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,7 kg / PV120UFH (6 pièces) / Vers le haut
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5,6 kg / PV120UFH (9 pièces) / Vers le haut
PVUFH-12 / 1200 mm / P100×11=1 100 mm / 50 mm / P200×5=1 000 mm / 100 mm / 7,4 kg / PV120UFH (12 pièces) / Vers le haut
PVUFH-18 / 1800 mm / P100×17=1 700 mm / 50 mm / P200×8=1 600 mm / 100 mm / 11,1 kg / PV120UFH (18 pièces) / Vers le haut

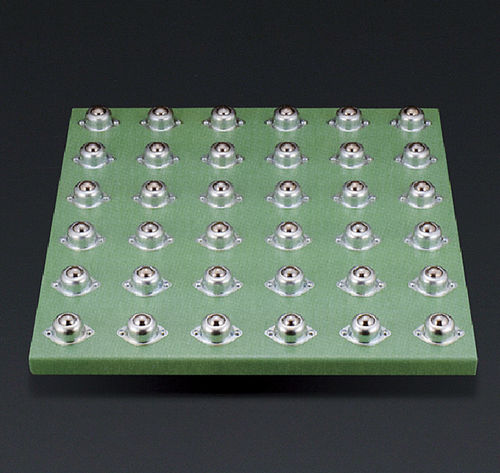

Séries PVT / Table - Présentation & spécifications
Utilisée pour changer la direction d'objets lourds et de racks de moules. Forme, dimensions et pas des billes de la table modifiables selon l'application.

Série PVT - Spécifications
Model / A / B / C / Poids / Quantité de Planeveyor utilisée / Sens d'utilisation
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV30 (36 pièces) / Vers le haut
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV30 (81 pièces) / Vers le haut

Série PVT-50H - Spécifications
Model / A / B / C / Poids / Quantité de Planeveyor utilisée / Sens d'utilisation
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV50H (36 pièces) / Vers le haut
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV50H (81 pièces) / Vers le haut

PVHLT / PVLT - Présentation & spécifications
PVHLT : table élévatrice à commande manuelle avec Planeveyor logé à l'intérieur; la poignée permet le mouvement haut/bas. PVLT : table élévatrice actionnée par air comprimé avec Planeveyor logé à l'intérieur; pression d'air recommandée : 0,5 MPa.

PVHLT - Spécifications
PVHLT-6 / 600 mm / P100×5=500 mm / 76,0 kg / PV30 (36 pièces) / Vers le haut
PVHLT-9 / 900 mm / P100×8=800 mm / 120,0 kg / PV30 (81 pièces) / Vers le haut

PVLT - Spécifications
PVLT-6 / 600 mm / P100×5=500 mm / 54,1 kg / PV30 (36 pièces) / Vers le haut
PVLT-9 / 900 mm / P100×8=800 mm / 81,2 kg / PV30 (81 pièces) / Vers le haut

Caractéristiques techniques

• Type de produit : unités et tables Planeveyor unifiées, moulées par pressage, pour le convoyage et le changement de direction d'objets lourds et de racks de moules.
• Matériaux : STEEL, STAINLESS (disponible), RESIN.
• Conformité / marquages : RoHS ; PAT ; PAT.P.
• Unités d'évacuation de poussières : options standardisées disponibles (ex. : PV50UH, PV50H, PV120UFH).
• PV50UH : charge d'utilisation recommandée 490 N (50 kgf). Charge maximale transportable : 600 kg.
• PV30U + pièces de renfort : charge d'utilisation recommandée 490 N (50 kgf). Charge maximale : 700 kg (en version renforcée).
• PV120UFH : charge statique 1 960 N (200 kgf) ; charge nominale 1 176 N (120 kgf). Charge maximale transportable : 1 000 kg.
• PV30 / composants PV30 : charge d'utilisation recommandée 294 N (30 kgf). La charge maximale dépend de l'application : exemples 300–500 kg selon modèle.
• PVLT : table élévatrice actionnée par air comprimé. Pression d'air recommandée : 0,5 MPa.
• Paramètres typiques de montage/dimensions disponibles par modèle : longueurs (L/A) 600 mm, 900 mm, 1200 mm, 1800 mm avec pas et perçages indiqués.
