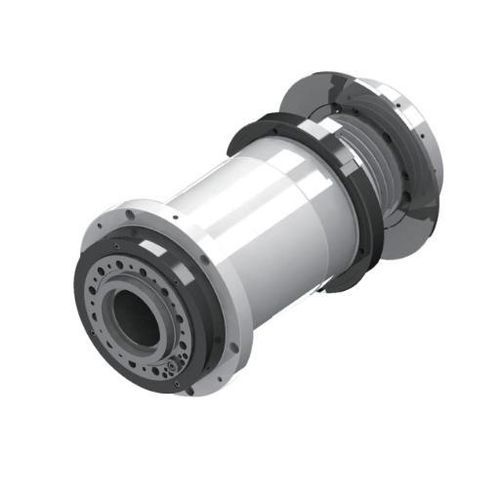

Broche de tournage DGZC-23035A1

à entraînement par courroielubrification à la graisse

Présentation
Le DGZC-23035A1 est une broche de tour grand alésage dotée d'un trou traversant de 86 mm, d'un nez de broche A2-5, d'une transmission par courroie en V et d'une vitesse maximale de 3 500 tr/min. Elle est conçue pour les centres de tournage CNC traitant des barres, mandrins et passages de pièces de grande section.

Tableau résumé
Diamètre: Φ230 mm
Diamètre du trou traversant: φ86 mm
Vitesse maximale: 3500 tr/min
Nez de broche: A2-5
Transmission: Poulie courroie en V
Méthode d'installation: Installation horizontale
Poids: 150 kg

Fiche technique
Modèle: DGZC-2305A1-FC
Vitesse maximale (tr/min): 3500
Niveau d'équilibre: G0.4
Mode de lubrification: Graisse
Forme du nez: A2-5
Trou conique: 1:20
Faux-rond conique (mm): ≤ 0.003
Faux-rond de la face avant (mm): ≤ 0.003
Faux-rond à 300 mm: ≤ 0.01
Modèle de roulements / broche: NN3024+NN3022+2x100B
Diamètre du trou traversant (mm): φ86
Poulie d'entraînement: Courroie en V
Poulie/encodeur de refroidissement: Anneau magnétique SYNTEC 2256
Poids (kg): 150
Méthode d'installation: Installation horizontale
Dimensions: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Caractéristiques / spécifications techniques

• Modèle: DGZC-2305A1-FC
• Référence produit: DGZC-23035A1
• Diamètre corps: Φ230 mm
• Diamètre trou traversant: φ86 mm
• Vitesse maximale: 3500 tr/min
• Nez de broche: A2-5
• Transmission: Poulie courroie en V
• Lubrification: Graisse
• Niveau d'équilibre: G0.4
• Trou conique: 1:20
• Faux-rond conique: ≤ 0.003 mm
• Faux-rond face avant: ≤ 0.003 mm
• Faux-rond à 300 mm: ≤ 0.01 mm
• Configuration roulements: NN3024+NN3022+2x100B
• Encodeur/refroidissement: Anneau magnétique SYNTEC 2256
• Poids: 150 kg
• Installation: Horizontale
• Dimensions principales: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
