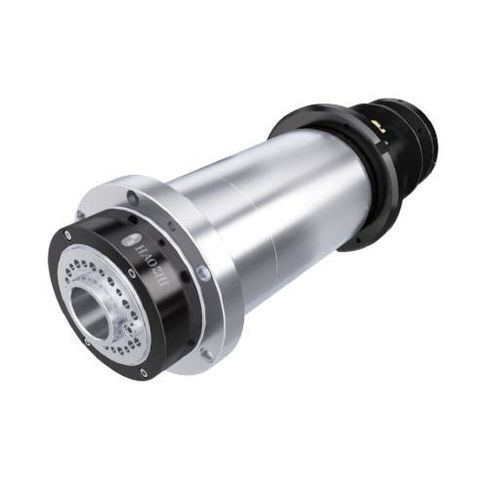

Broche de tournage DGZC-15008/5-FWVCS

à moteur asynchronelubrification à la graisseà haute vitesse

Présentation
Le DGZC-15008/5 est une broche de tour motorisée orientée vitesse, destinée aux tours CNC compacts pour l'usinage de petites pièces. Avec un bâti Φ150 mm et une vitesse maximale de 8 000 tr/min, il est conçu lorsque l'accélération rapide et la haute vitesse de rotation priment sur le couple continu maximal.

Caractéristiques principales

• Diamètre: Φ150 mm
• Vitesse maximale: 8000 tr/min
• Puissance nominale (S1): 5 kW
• Couple nominal (S1): 15,9 N·m
• Couple maximal: 27,3 N·m
• Diamètre du trou traversant: φ36 mm
• Forme du nez: A2-4
• Niveau d'équilibre: G0.4

Données techniques
Modèle: DGZC-15008/5-FWVCS
Type de moteur: Moteur synchrone triphasé à aimants permanents
Vitesse maximale (tr/min): 8000
Courant max (A): 31
Tension nominale (V): 380
Puissance nominale (S1:100%) (kW): 5
Couple nominal (S1:100%) (N·m): 15,9
Couple max (N·m): 27,3
Lubrification: Graisse
Conicité du trou: 1:19
Faux-rond conique: ≤0.003 mm
Faux-rond face avant: ≤0.003 mm
Faux-rond à 300 mm: ≤0.008 mm
Roulements de broche: 3x7012 + 2x7010
Options d'encodeur: Encodeur chord / Encodeur SYNtec
Poids: 56 kg
Installation: Horizontale
Systèmes CNC compatibles: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Caractéristiques / spécifications techniques

• Corps compact Φ150 mm pour tours CNC de petit format
• Fonctionnement haute vitesse jusqu'à 8 000 tr/min pour usinage rapide de petites pièces
• Moteur synchrone à aimants permanents triphasé, puissance nominale 5 kW
• Couple nominal S1 15,9 N·m, couple de crête 27,3 N·m
• Trou traversant φ36 mm pour alimentation par barre ou passage d'outillage
• Configuration roulements 3x7012 + 2x7010 pour stabilité dynamique
• Faux-rond serrés: conique/face ≤0.003 mm; à 300 mm ≤0.008 mm
• Lubrification par graisse et niveau d'équilibre G0.4 adapté aux hautes vitesses
• Nez standard A2-4 et cône 1:19
• Options d'encodeur et large compatibilité CNC pour intégration simplifiée
