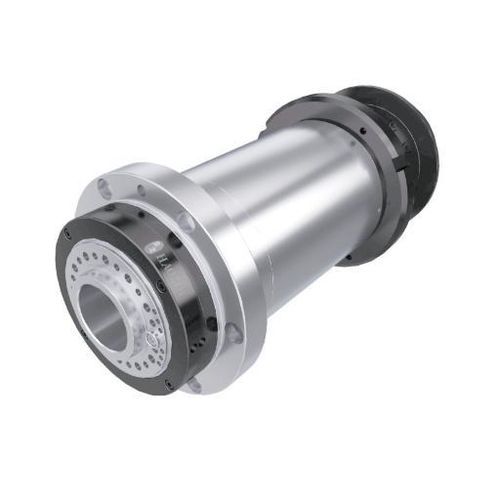

Broche de tournage DGZYC-17005/11C-FWCS

à moteur asynchronelubrification à la graisse

Présentation
La DGZYC-17005 est une broche de tour motorisée offrant 11 kW en continu et un couple nominal de 52.3 Nm dans un corps de Φ170 mm. Dotée d'un nez A2-5 et d'un passage Ø56 mm, elle est destinée au tournage de moyenne intensité nécessitant un couple élevé dans un encombrement réduit.

Résumé
Diamètre : Φ170 mm
Vitesse maximale : 5000 tr/min
Couple nominal (S1) : 52.3 Nm
Puissance nominale (S1) : 11 kW

Fiche technique
Modèle : DGZYC-17005/11C-FWCS
Type de moteur : Moteur synchrone triphasé à aimant permanent (AC)
Vitesse max (tr/min) : 5000
Courant max (A) : 47.3
Couple max (Nm) : 109.8
Tension nominale (V) : 380
Puissance nominale (S1/100%) (kW) : 11
Couple nominal (S1/100%) (Nm) : 52.3
Niveau d'équilibre : G0.4
Lubrification : Graisse
Forme du nez : A2-5
Conicité du trou : 1:20
Faux-rond conique (mm) : ≤0.003
Faux-rond face avant (mm) : ≤0.003
Faux-rond à 300 mm (mm) : ≤0.008
Montage de roulements : 3x7016 + 2x7014
Diamètre du trou traversant (mm) : Φ56
Encodeur : Encodeur Chord / Encodeur SYNTEC
Poids (kg) : 96
Installation : Horizontale
Systèmes CNC compatibles : Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Dimensions
Le dessin de cotes et les interfaces de montage sont disponibles dans la rubrique dimensions de la fiche produit.

Caractéristiques / spécifications techniques

• Modèle : DGZYC-17005/11C-FWCS
• Corps : diamètre Φ170 mm
• Puissance continue (S1) : 11 kW
• Couple nominal (S1) : 52.3 Nm
• Couple maximal : 109.8 Nm
• Vitesse maximale : 5000 tr/min
• Trou traversant : Φ56 mm
• Forme du nez : A2-5
• Type de moteur : Moteur synchrone triphasé à aimant permanent
• Tension nominale : 380 V
• Courant maximal : 47.3 A
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Tolérances de faux-rond : conique ≤0.003 mm; face avant ≤0.003 mm; à 300 mm ≤0.008 mm
• Montage roulements : 3x7016 + 2x7014
• Options d'encodeur : Encodeur Chord / Encodeur SYNTEC
• Poids : 96 kg
• Installation : horizontale
• Compatibilité CNC : Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
