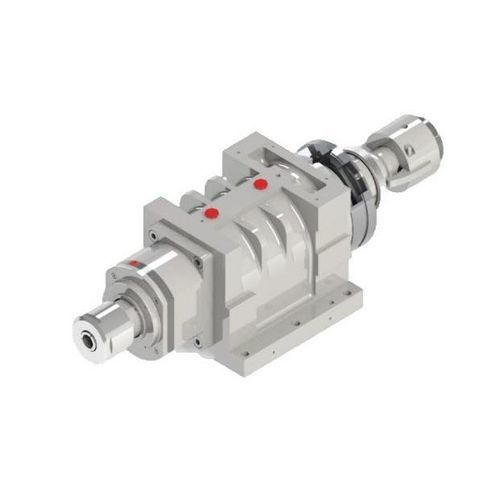

Broche de tournage DGZC-09012

à moteur asynchronelubrification à la graisse

Présentation
La DGZC-09012 est une broche pour tour de type suisse conçue pour l'usinage haute vitesse de barres. Elle atteint 12 000 tr/min grâce à un moteur synchrone triphasé à aimant permanent, délivre 1,5 kW en continu et dispose d'un trou traversant φ27 mm pour l'alimentation de barres sur systèmes CNC compatibles.

Données clés
Vitesse maximale : 12 000 tr/min
Puissance nominale (S1) : 1,5 kW
Couple (S1 / max) : 3,7 N·m / 13,2 N·m
Diamètre du trou traversant : φ27 mm

Fiche technique (extrait)
Modèle : DGZC-09012/1.5J.1-WS
Type de moteur : Moteur synchrone triphasé à aimant permanent
Courant max. : 12,9 A
Tension nominale : 380 V
Niveau d'équilibre : G0.4
Lubrification : Graisse
Faux-rond à 50 mm : ≤ 0,003 mm
Roulements/modèles de broche : 7011C/P4 - 7010C/P2
Options d'encodeur : Encodeur Chord, Encodeur SYNtec
Poids : 84,12 kg
Installation : Horizontale
Systèmes CNC compatibles : Siemens, FANUC, Huazhong CNC, GSK CNC, SYNTEC, etc.

Caractéristiques / Spécifications techniques

• Modèle : DGZC-09012/1.5J.1-WS
• Vitesse maximale : 12 000 tr/min
• Moteur : Moteur synchrone triphasé à aimant permanent
• Puissance nominale (S1) : 1,5 kW
• Couple max : 13,2 N·m
• Couple nominal (S1) : 3,7 N·m
• Courant max : 12,9 A
• Tension nominale : 380 V
• Diamètre trou traversant : φ27 mm
• Roulements : 7011C/P4 - 7010C/P2
• Encodeurs pris en charge : Encodeur Chord, Encodeur SYNtec
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Faux-rond (à 50 mm) : ≤ 0,003 mm
• Poids : 84,12 kg
• Méthode d'installation : Horizontale
• Systèmes CNC compatibles : Siemens, FANUC, Huazhong CNC, GSK CNC, SYNTEC
