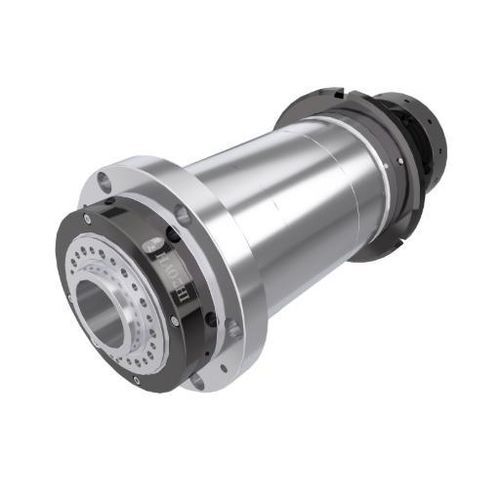

Broche de tournage DGZC-17006K6-FC

à entraînement par courroielubrification à la graisse

Introduction
La version K6 adapte la plateforme de broche de 170 mm aux tours CNC horizontaux à entraînement par courroie en V. Elle conserve un passage traversant de φ56 mm et la limite de 6 000 tr/min de la série, tout en réduisant légèrement le poids unitaire par rapport à la configuration K7 à courroie synchrone.

Données clés
Diamètre : Φ170 mm
Passage traversant : φ56 mm
Vitesse maximale : 6000 tr/min

Données techniques (extrait)
Modèle : DGZC-17006K6-FC
Vitesse maximale (tr/min) : 6000
Niveau d'équilibre : G0.4
Lubrification : Graisse
Forme du nez : A2-5
Taper du trou conique : 1:19.18
Faux-rond conique (mm) : ≤0.003
Faux-rond de la face avant (mm) : ≤0.003
Faux-rond à 300 mm de la tige standard : ≤0.01
Roulements / modèle : 4x7016
Diamètre du trou traversant (mm) : φ56
Poulie d'entraînement : Courroie en V
Poulie de codage : XL
Poids (kg) : 81.7
Installation : Horizontale

Dimensions (nominales)
A : φ170
B : φ220
C : φ82
D : φ100
L : 493
L1 : 260
L2 : 12

Caractéristiques / spécifications techniques

• Modèle : DGZC-17006K6-FC
• Diamètre extérieur : Φ170 mm
• Passage traversant : φ56 mm
• Vitesse maximale : 6000 tr/min
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Forme du nez : A2-5
• Rapport du cône : 1:19.18
• Faux-rond conique : ≤0.003 mm
• Faux-rond de la face avant : ≤0.003 mm
• Faux-rond à 300 mm : ≤0.01 mm
• Roulements / modèle : 4x7016
• Transmission : Courroie en V (poulie de codage XL)
• Poids : 81.7 kg
• Installation : Horizontale
• Dimensions : A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
