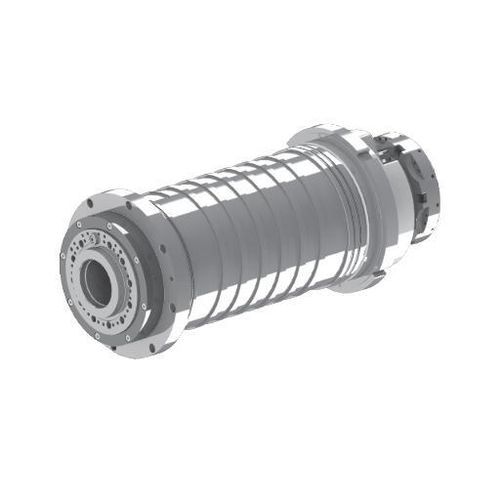

Broche de tournage DGZYC-28003/30-FWVCS

à moteur asynchronelubrification à la graisse

Présentation
La DGZYC-28003 est le modèle le plus imposant de la gamme en termes de couple. Un corps de broche de 280 mm, un nez A2-8 et un alésage traversant de 86 mm s'associent à une puissance continue de 30 kW et un couple de pointe de 715 Nm pour des systèmes de serrage de grande taille et des opérations de tournage CNC lourdes. Conçue pour une installation horizontale et la compatibilité avec les principaux systèmes CNC.

Principales spécifications
Diamètre : Φ280 mm
Vitesse maximale : 3000 tr/min
Puissance (S1) : 30 kW
Couple nominal (S1) : 286 Nm
Couple maximal : 715 Nm
Diamètre du trou traversant : φ86 mm
Poids : 265 kg

Données techniques
Modèle : DGZYC-28003/30-FWVCS
Type de moteur : Moteur synchrone triphasé à aimant permanent
Vitesse maximale (tr/min) : 3000
Courant max. (A) : 150
Couple max. (Nm) : 715
Tension nominale (V) : 380
Puissance nominale (S1/100%) (kW) : 30
Couple nominal (S1/100%) (Nm) : 286
Niveau d'équilibre : G0.4
Mode de lubrification : Graisse
Forme du nez : A2-8
Faux-rond conique (mm) : ≤0.003
Faux-rond face avant (mm) : ≤0.003
Faux-rond à 300 mm : ≤0.01
Modèle de broche (roulements) : NN3026+N1022+130B
Encodeur : Encodeur Chord / Encodeur SYNTEC
Méthode d'installation : Installation horizontale
Systèmes CNC adaptatifs : Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.

Caractéristiques

• Corps de broche Φ280 mm adapté aux pièces de grand diamètre
• Nez A2-8 compatible avec grands systèmes de serrage
• Alésage traversant φ86 mm pour plus de dégagement
• 30 kW en continu et 715 Nm en pointe pour conditions de coupe lourdes
• Moteur synchrone à aimants permanents pour forte densité de couple
• Lubrification par graisse et équilibre G0.4 pour une exploitation stable
• Faux-rond faible : conique ≤0.003 mm, face ≤0.003 mm, à 300 mm ≤0.01 mm
• Options d'encodeur et compatibilité avec les principaux CNC

Applications
Destinée aux opérations de tournage CNC lourdes nécessitant un fort couple et des montages avec grands mors : arbres de grand diamètre, corps de roulements, brides et autres pièces massives en tournage intensif.

Caractéristiques techniques

• Modèle : DGZYC-28003/30-FWVCS
• Diamètre : Φ280 mm
• Vitesse maximale : 3000 tr/min
• Type de moteur : Moteur synchrone triphasé à aimant permanent
• Courant maximal : 150 A
• Couple maximal : 715 Nm (pic)
• Puissance nominale (S1) : 30 kW
• Couple nominal (S1) : 286 Nm
• Tension nominale : 380 V
• Diamètre du trou traversant : φ86 mm
• Forme du nez : A2-8
• Modèle de broche (roulements) : NN3026+N1022+130B
• Encodeur : Encodeur Chord / Encodeur SYNTEC
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Faux-rond conique : ≤0.003 mm
• Faux-rond face avant : ≤0.003 mm
• Faux-rond à 300 mm : ≤0.01 mm
• Poids : 265 kg
• Installation : horizontale
• Systèmes CNC compatibles : Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.
